उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| कार्य: | बीम पंचिंग | प्लेट की मोटाई (मिमी): | 4-9 |
|---|---|---|---|
| सामग्री तन्य शक्ति (एमपीए): | Max.750 | वर्कपीस लंबाई (मिमी): | 4000-12000 मिमी |
| नाममात्र बल: | 1200 केएन | वर्कपीस कैम्बर (मिमी): | ≤7/12m |
| फीडिंग स्पीड एक्स: | 50 मी / मिनट | फ़ीडिंग गति Y: | 30 मी / मिनट |
| प्रमुखता देना: | सीएनसी आंतरिक पीसने की मशीन,सीएनसी प्रोफ़ाइल पीसने की मशीन |
||
आवेदनः

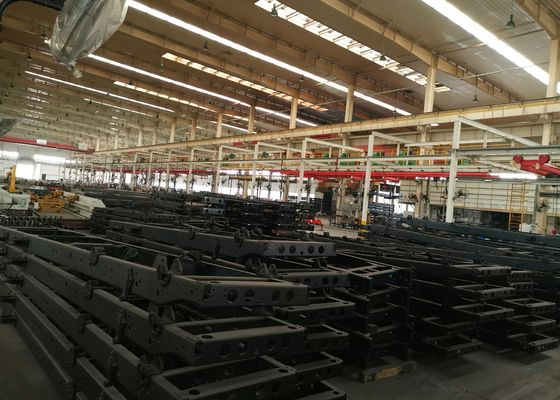

यह मशीन ऑटोमोबाइल उद्योग में समतल अनुदैर्ध्य बीमों में छेद करने के लिए डिज़ाइन किया गया एक विशेष उपकरण है।
संरचनात्मक संरचनाः

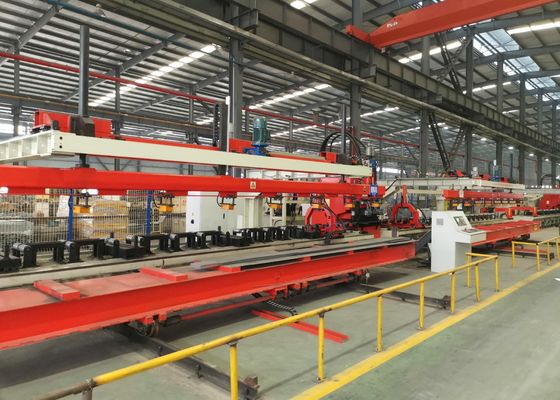

इस मशीन में मुख्य रूप से एक स्वचालित लोडिंग और अनलोडिंग डिवाइस, एक चर अनुभाग प्लेटों के स्वचालित मुआवजे के लिए एक केंद्र उपकरण, एक फ़ीडिंग डिवाइस, एक छिद्रण इकाई,एक स्वचालित अपशिष्ट निर्वहन उपकरण, साथ ही हाइड्रोलिक, इलेक्ट्रिकल और वायवीय प्रणाली।
उत्पाद की विशेषताएं:
1नियंत्रण प्रणाली में सिमेंस 828 डी सीएनसी प्रणाली का उपयोग किया गया है, जिसमें सर्वो मोटर फ़ीडिंग है, जो उच्च कार्य दक्षता और लगातार वर्कपीस सटीकता सुनिश्चित करता है।
2एक सर्वो-सेंटरित केंद्रक उपकरण फीडिंग सपोर्ट रोलर पर लगाया गया है, जो 0 से 200 मिमी तक की ऊंचाई के अंतर के साथ चर-खंड प्लेटों के प्रसंस्करण को समायोजित करने में सक्षम है।
3विभिन्न व्यास के 25 मोल्ड स्थापित किए जा सकते हैं, जिससे त्वरित और सुविधाजनक स्थापना की सुविधा मिलती है।
4प्लेटों का लोड, पंचिंग और अनलोडिंग पूरी तरह से स्वचालित है, जिससे श्रम तीव्रता कम होती है।
5अपशिष्ट सामग्रियों को स्वचालित रूप से निकाला और इकट्ठा किया जाता है।
6. स्वचालित प्रोग्रामिंग सॉफ्टवेयर सीधे AUTOCAD या.DXF प्रारूप ग्राफिक्स से आयात कर सकते हैं अन्य सीएडी सॉफ्टवेयर द्वारा उत्पन्न. एक उपयोगकर्ता के अनुकूल मानव-मशीन इंटरफ़ेस के माध्यम सेयह मशीन उपकरण प्रसंस्करण कार्यक्रमों की स्वचालित पीढ़ी को पूरा करता है, समय की बचत और त्रुटियों का उन्मूलन।
मुख्य तकनीकी मापदंडः
| नहीं. | नाम | मूल्य |
| 1 | नाममात्र बल | 1200KN |
| 2 | प्रसंस्करण प्लेट का आकार और सीमा | |
| 3 | लम्बाई | 4000 ₹ 8000 मिमी |
| चौड़ाई | 200-550 मिमी | |
| मोटाई | 3 ¢ 6 मिमी | |
| आने वाली शीट सामग्री सीकल झुकना | ≤7mm/10m | |
| एक्स अक्ष शीट असमानता | ≤10 मिमी/1000 मिमी,≤20 मिमी/8000 मिमी | |
| वाई-अक्ष शीट असमानता | 5 मिमी | |
| शीट को मोड़ना | ≤ 50 मिमी | |
| शीट सामग्री के यांत्रिक गुण | σb=510850N/mm2 | |
| 4 | अधिकतम छिद्रण व्यास | φ60mm ((अधिकतम छिद्रण बल मशीन उपकरण के नाममात्र बल से अधिक नहीं है।) |
| 5 | मॉड्यूलों की संख्या | 25 पीसी |
| 6 | अधिकतम गति | |
| एक्स-अक्ष | अधिकतम = 50 मीटर/मिनट | |
| वाई-अक्ष | अधिकतम=30 मीटर/मिनट | |
| 7 | प्रसंस्करण सटीकता | |
| एक्स-अक्ष | ±0.25/600 मिमी,±0.50 / 3000 मिमी,±0.7 / 8000 मिमी | |
| वाई-अक्ष | ±0.2 mm / 600 mm | |
| 8 | प्रसंस्करण विधि | निस्पंदन |
| 9 | संदर्भ | एक्स-अक्ष प्लेट की लंबाई के साथ है, और छेद का एक्स-समन्वय प्लेट के अंत पर आधारित है। वाई-अक्ष प्लेट की चौड़ाई है, और संदर्भ बिंदु केंद्र रेखा है। |
| 11 | ऑपरेटिंग मोड | मैनुअल, स्वचालित |
