उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| कोण का आकार (मिमी): | 63x63x4~ 200x200x20 | अधिकतम. छिद्रण (व्यापकता х मोटाई) (मिमी): | Φ26x20 |
|---|---|---|---|
| छिद्रण बल (केएन): | 1200 | काटने का बल (kN): | 1540/4300 |
| प्रमुखता देना: | कोण बार काटने की मशीन,सीएनसी कोण पंचिंग मशीन,उच्च गति सीएनसी कोण पंचिंग मशीन |
||
सीएनसी एंगल पंचिंग, मार्किंग और शीयरिंग मशीन लाइन मॉडल JNC2020Q (उन्नत मॉडल)
लागूउद्योग:3. चीनी/अंग्रेजी इंटरफेस के साथ कंप्यूटर, आसान संचालन, और वर्कपीस का चित्र प्रदर्शित कर सकता है। आसान प्रोग्रामिंग और सीधे लॉफ्टिंग सॉफ्टवेयर द्वारा बनाए गए प्रोग्राम डेटा का उपयोग कर सकते हैं। प्रोग्राम संपादित करते समय केवल वर्कपीस का आकार, छेदों का व्यास, बैक मार्क और वर्कपीस की मात्रा दर्ज करने की आवश्यकता है।
उत्पाद संरचना:

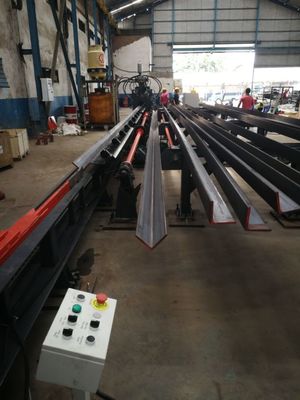

यह मशीन मुख्य रूप से अनुप्रस्थ कन्वेयर, घूर्णन लोडिंग सिस्टम, इनफीड कन्वेयर, सीएनसी इनफीड कैरिज, पंचिंग यूनिट, मार्किंग यूनिट, कटिंग यूनिट, अनलोडिंग कन्वेयर, साथ ही हाइड्रोलिक, इलेक्ट्रिकल और न्यूमेटिक सिस्टम आदि से बनी है।उत्पाद
विशेषता

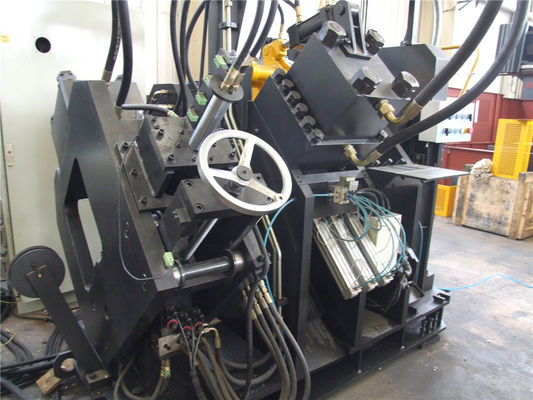

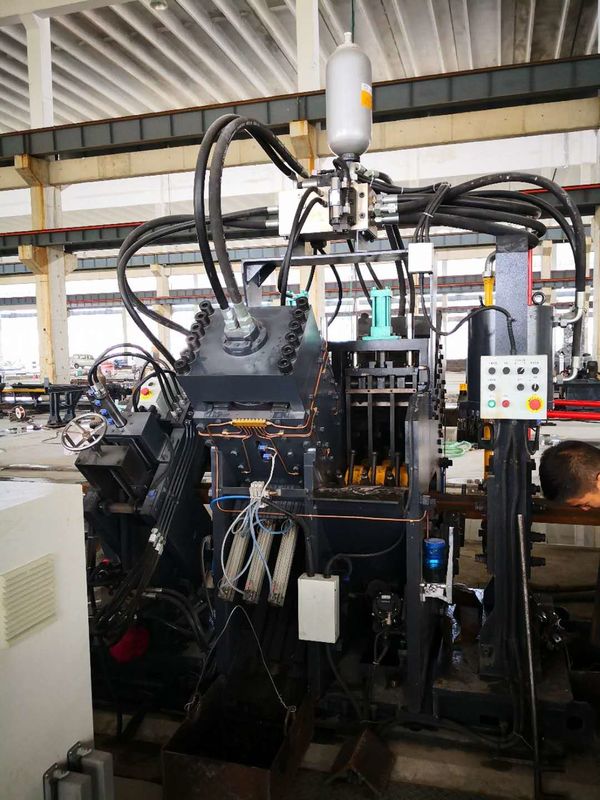

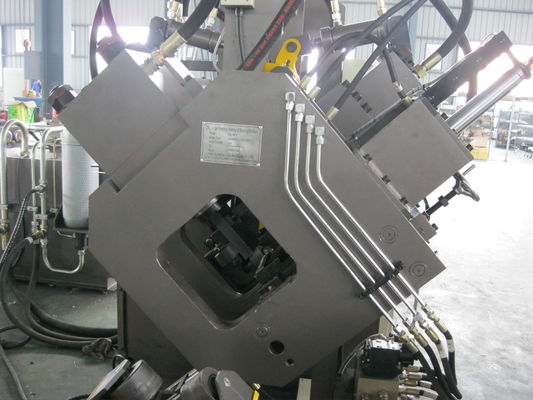

:1. उच्च दक्षता, स्थिर वर्कपीस परिशुद्धता के साथ, सीएनसी तकनीक, सर्वो मोटर इनफीडिंग को अपनाएं। प्रमुख हाइड्रोलिक, न्यूमेटिक और इलेक्ट्रिक पार्ट्स सभी आयातित हैं।2. प्रत्येक तरफ तीन सेट पंच और डाई हैं जो विभिन्न व्यास के तीन प्रकार के पंच स्थापित कर सकते हैं। पंचिंग बैक मार्क बदलने के लिए पीएलसी द्वारा नियंत्रित तीन सेट मोल्ड एक साथ चल सकते हैं।3. चीनी/अंग्रेजी इंटरफेस के साथ कंप्यूटर, आसान संचालन, और वर्कपीस का चित्र प्रदर्शित कर सकता है। आसान प्रोग्रामिंग और सीधे लॉफ्टिंग सॉफ्टवेयर द्वारा बनाए गए प्रोग्राम डेटा का उपयोग कर सकते हैं। प्रोग्राम संपादित करते समय केवल वर्कपीस का आकार, छेदों का व्यास, बैक मार्क और वर्कपीस की मात्रा दर्ज करने की आवश्यकता है।

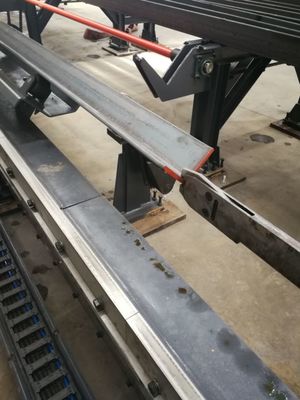

4. सीएनसी इनफीड कैरिज सर्वो मोटर द्वारा संचालित है। फोटोइलेक्ट्रिक एन्कोडर जानकारी वापस फीड करता है। उच्च स्थिति सटीकता सुनिश्चित करने के लिए क्लोज लूप कंट्रोल।
5. सभी मार्किंग, पंचिंग और शीयरिंग स्वचालित पूर्णता में, सभी तैयार कोणों को न्यूमेटिक टर्नओवर डिवाइस द्वारा अनलोड किया जा सकता है ताकि काम करने की ताकत कम हो सके।
6. नियंत्रण प्रणाली में होस्ट कंप्यूटर, सीएनसी सिस्टम, सर्वो मोटर, पीएलसी, बाहरी परीक्षा सेंसर आदि शामिल हैं। बस वर्कपीस का आयाम दर्ज करें, प्रसंस्करण बनाया जाएगा। इसके अलावा, वर्कपीस नंबर के अनुसार प्रोग्राम को संग्रहीत, चयनित, प्रदर्शित और संचारित किया जा सकता है।
7. मार्किंग यूनिट अच्छी कठोरता के साथ बंद फ्रेम को अपनाता है। मार्किंग यूनिट पर चार समूहों के कैरेक्टर बॉक्स तय किए गए हैं जिन्हें प्रोग्राम द्वारा चुना जा सकता है। मार्किंग बैक मार्क को इच्छा अनुसार सेट किया जा सकता है।
8. पंचिंग, मार्किंग और शीयरिंग सिलेंडर बड़े हैं; एनसी कैरिज नया प्रकार और मजबूत है; क्लैंप मजबूत हैं।
विशेष विवरण:
मॉडल
JNC2020G
कार्यपंचिंग, मार्किंग, कटिंग
| एंगल आकार (मिमी) | φ63×63×4～φ200×200×20 |
| ब्लैंक की अधिकतम लंबाई (मी) | 14 |
| तैयार की अधिकतम लंबाई (मी) | 14 |
| अधिकतम पंचिंग (व्यास x thi.) (मिमी) | 3 |
| प्रति साइड पंच | 3 |
| पंचिंग बल (kN) | 1200 |
| मार्किंग बल (kN) | पानी ठंडा |
| कटिंग बल (kN) | 4 |
| मार्किंग अक्षरों का समूह | 4 |
| प्रति समूह अक्षरों की संख्या | 12 |
| अक्षर का आयाम (मिमी) | 14×10×19 |

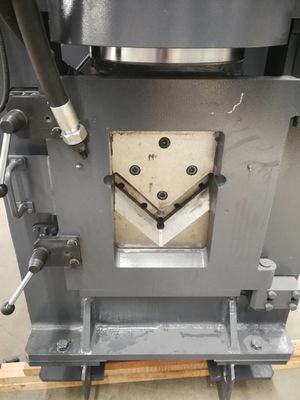

| कटिंग मोड | सिंगल ब्लेड कटिंग |
| सीएनसी अक्ष | 3 |
| एंगल की फीडिंग गति (मी/मिनट) | 60 |
| हाइड्रोलिक सिस्टम का शीतलन विधि | पानी ठंडा |
| प्रसंस्करण परिशुद्धता | GB2694 के अनुसार |
| प्रोग्राम फ़ंक्शन | कीबोर्ड और यूएसबी इंटरफेस द्वारा इनपुट |
| आयाम (मिमी) | 33000×6500×2350 |
| वजन (टन) | लगभग 19 |
| क्लैंप सामग्री | कटिंग यूनिट |
| पंचिंग यूनिट | तैयार वर्कपीस |
