उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| कोण का आकार (मिमी): | 140*140*10 ~ 250*250*32 | कच्चे माल की अधिकतम लंबाई (मी): | 14 |
|---|---|---|---|
| अंकन बल(kN): | 1000 | प्रत्येक पक्ष पर ड्रिल की संख्या: | 3 (2 समूह, कुल में 6) |
| प्रत्येक पक्ष पर ब्लेड की संख्या: | 3 | ड्रिलिंग स्पिंडल का टेपर: | बीटी40 |
| अधिकतम धुरी घूर्णन गति ((r/min): | 6000 | शीतलन इकाई तेल भंडारण क्षमता: | 2l |
| प्रमुखता देना: | सीएनसी उपकरण पीसने की मशीन,सीएनसी आंतरिक पीसने की मशीन |
||

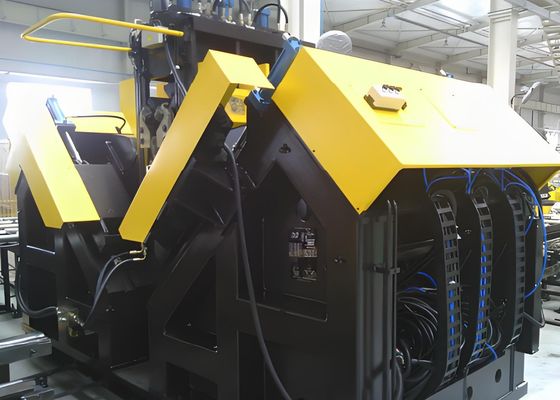

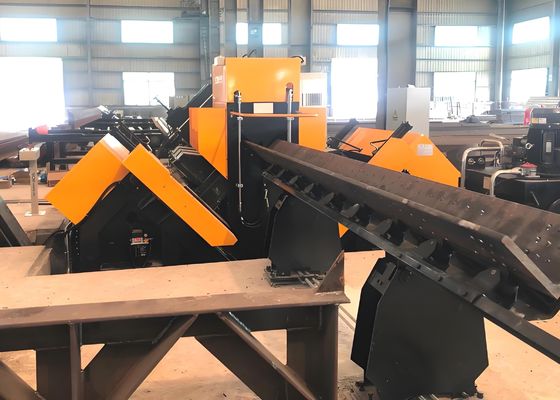

प्रत्येक पक्ष पर 3 ब्लेड उच्च दक्षता सीएनसी कोण लाइन मशीन BT40 ड्रिलिंग स्पिंडल का कॉपर
उत्पाद का उपयोगः
यह उपकरण मुख्य रूप से ट्रांसमिशन लाइन टावरों में उपयोग किए जाने वाले बड़े आकार के, उच्च शक्ति वाले कोण वाले स्टील को ड्रिल करने और स्टैम्पिंग करने के लिए समर्पित है।कोण इस्पात पर आवश्यक सभी छेद इस उत्पादन लाइन पर संसाधित किया जा सकता है, जिसमें बेहतर छेद गुणवत्ता, सटीक स्थिति सटीकता, साथ ही उच्च उत्पादन दक्षता और स्वचालन क्षमताएं हैं।
उत्पाद की विशेषताएं:
1उच्च स्वचालन स्तरः उत्पादन लाइन एक स्वचालित लोडिंग डिवाइस (एक क्रॉस फीडिंग चैनल और एक घूर्णी लोडिंग फ्रेम से मिलकर) के साथ सुसज्जित है, एक स्वचालित डिस्चार्जिंग डिवाइस,और एक स्वचालित फ़ीडिंग डिवाइससभी छेद और स्टील अंकन अंकन कोण स्टील पर उत्पादन लाइन के माध्यम से एक ही गुजर में पूरा किया जा सकता है, प्रसंस्करण के दौरान कोई मैनुअल सहायता की आवश्यकता के बिना,इस प्रकार श्रमिकों की श्रम तीव्रता में काफी कमी आई है।.
(1)फ्रेम और बेस प्लेट उच्च गुणवत्ता वाले संरचनात्मक स्टील (Q345) वेल्डेड इकाइयों से निर्मित हैं,और पूरी मशीन मशीन उपकरण के सीएनसी प्रणाली के लिए सामान्य तकनीकी शर्तों में निर्दिष्ट मानकों का पालन करता हैफोर्जिंग और प्रेशिंग मशीनों के वेल्डेड भागों के लिए तकनीकी शर्तें, धातु काटने वाली मशीन टूल्स के लिए तकनीकी शर्तें,और फोर्जिंग और प्रेसिंग मशीनरी के सटीक निरीक्षण के लिए सामान्य सिद्धांत.
(2) उपकरण के प्रत्येक वेल्डेड घटक की वेल्डिंग गुणवत्ता JB/T8609 की प्रासंगिक आवश्यकताओं के अनुरूप है और अंतराल वेल्ड की लंबाई और दूरी समान हैं।
(3) फोर्जेड पार्ट्स में दोष नहीं होने चाहिए जैसे कि विघटन, तह, दरारें, रेत के छेद और हवा के छेद।
(4) सभी वेल्डेड धातु के घटकों के साथ-साथ धड़, काम करने की मेज, आधार और सिलेंडर ब्लॉक सहित कास्ट (छिद्रित) भागों को आंतरिक तनाव को खत्म करने के लिए टेम्परिंग से गुजरना पड़ता है।
(5) कुंजी फोर्जिंग, वेल्ड और कास्टिंग को दोष का पता लगाने के लिए निरीक्षण के अधीन किया जाता है, जिसमें आंतरिक दोष और दरारें सख्ती से प्रतिबंधित हैं, जो प्रासंगिक मानकों के अनुपालन को सुनिश्चित करती हैं।
2टाइपिंग यूनिट एक बंद संरचना को अपनाती है जिसमें उच्च शक्ति और स्थिर प्रदर्शन होता है। प्रिंटिंग यूनिट मशीन के आधार पर एक बिस्तर समर्थन से लैस है, एक चल बिस्तर,और एक हाइड्रोलिक संचालित प्रेस सिर चरित्र बॉक्स. प्रिंटिंग ऑपरेशन कंप्यूटर निर्देशों के अनुसार ड्राइंग में निर्दिष्ट पदों पर किया जाता है. मशीन की प्रसंस्करण रेंज का विस्तार करने के लिए,एक मैनुअल समायोजन तंत्र शामिल है, जो विभिन्न विनिर्देशों के कोण स्टील की टाइपिंग स्थितियों को समायोजित करने के लिए चलती निकाय की नीचे की स्थिति (यानी, चरित्र सिर की स्थिति) को समायोजित करने की अनुमति देता है।
मुख्य मापदंडः
| मॉडल | ADM2532 |
| कोण का आकार ((मिमी) | 140*140*10~250*250*32 |
| कच्चे माल की अधिकतम लंबाई (एम) | 14 |
| चिह्नित बल ((kN) | 1000 |
| वर्ण समूह का संख्या | 1 |
| चरित्र का संख्या | 18 |
| अक्षर का आकार (मिमी) | 14*10*19 |
| सटीक दूरी की सीमा ((मिमी) | 50~220 (बिना कदम के) |
| प्रत्येक पक्ष पर ड्रिल की संख्या | 3 ((2 समूह, कुल 6) |
| प्रत्येक पक्ष पर ब्लेड की संख्या | 3 |
|
ड्रिलिंग स्पिंडल का कॉपर |
बीटी४० |
| अधिकतम ड्रिलिंग व्यास (मिमी) | Φ40 |
| अधिकतम धुरी घूर्णन गति ((r/min) | 6000 |
| ड्रिल शीतलन इकाई | एमक्यूएल 360-2 ((सूखी शीतलन) |
| शीतलन इकाई तेल भंडारण क्षमता | 2L |
| काटने का तेल | वनस्पति तेल आधारित सूक्ष्म कटिंग तेल ((2000-25) |
| ईंधन की खपत | 5 से 50 मिलीलीटर/घंटा |
| सीएनसी ट्रॉली ड्राइव प्रकार | एसी सर्वो मोटर,रैक और पिनियन ड्राइविंग |
| कोण की अधिकतम फ़ीडिंग गति ((m/min) | 40 |
| एबी-अक्ष संरेखण आंदोलन ड्राइव विधि | रैखिक गति गाइड;एसी सर्वो मोटर;गोला शिकंजा माध्यमिक ड्राइविंग |
| स्केटबोर्ड पर ड्रिलिंग हेड की अधिकतम यात्रा गति ((m/min) | 10 |
| ड्रिलिंग हेड ड्राइव प्रकार | रैखिक गति गाइड;एसी सर्वो मोटर;गोला शिकंजा माध्यमिक ड्राइविंग |
| ड्रिलिंग हेड की अधिकतम फ़ीडिंग रफ्तार ((m/min) | 14 |
| फीडर ट्रॉली के हाथ की कार्य पद्धति | ऊर्ध्वाधर उठाने का प्रकार |
| डिस्चार्ज साइड पर टिलिंग सिलेंडरों की संख्या | 4 |
| हाइड्रोलिक स्टेशन शीतलन विधि | वायु शीतलन |
| सीएनसी अक्षों की संख्या | 9 |
| वायु दबाव (एमपीए) | 1 |
| कुल शक्ति | लगभग 150 किलोवाट |
