सीएनसी ड्रिलिंग, पंचिंग, कटिंग, मिलिंग, एंगल्स, बीम्स, प्लेट्स और फ्लैंगेस की मशीन बनाने के लिए चीन शीर्ष गुणवत्ता निर्माण!
नए करो, अच्छे करो!
|
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| मोटर शक्ति: | 4 किलोवाट | संसाधन गति: | 20-25 मी / मिनट |
|---|---|---|---|
| ड्रिलिंग होल व्यास: | Ф 113.5 ~ ф 40 मिमी | स्थिति: | नया |
| छेद व्यास: | 26 मिमी | विशेषता: | उच्च विश्वसनीयता |
| खिला गति: | 100 ~ 500 मिमी/मिनट | प्रसंस्करण कोण लंबाई: | मिन। 300 मिमी |
| आवेदन: | इस्पात संरचना टॉवर फुट वेल्डिंग | कोण प्रसंस्करण आकार: | L63x6 ~ L250X32 मिमी |
| प्रकार: | सीएनसी कोण लाइन | कुल आयाम: | 12000 मिमी x 5000 मिमी x 2000 मिमी |
| नियंत्रण प्रणाली: | सीमेंस/फैनुक | प्रसंस्करण कोण आकार: | 40х40х3 ~ 125х125х10 मिमी |
| अंकन बल: | 700 केएन | ||
| प्रमुखता देना: | उच्च दक्षता एंगल लाइन मशीन,स्टैम्पिंग एंगल स्टील ड्रिलिंग मशीन,स्वचालित सीएनसी एंगल लाइन मशीन |
||
उत्पाद का उपयोगः

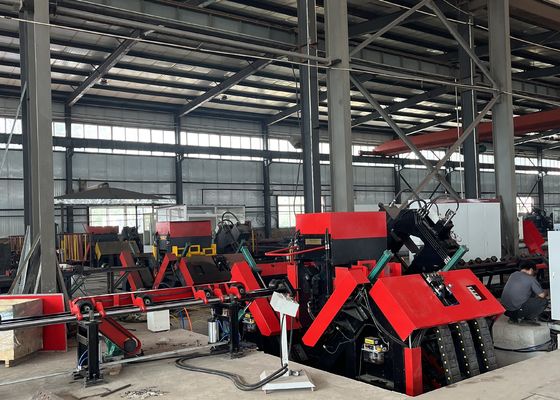

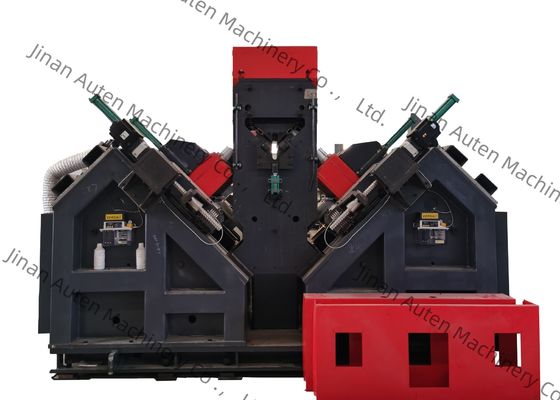

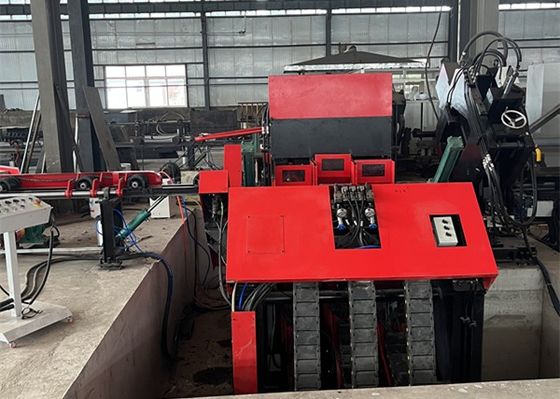

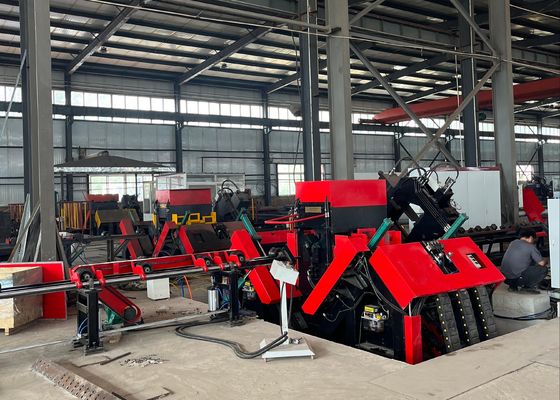

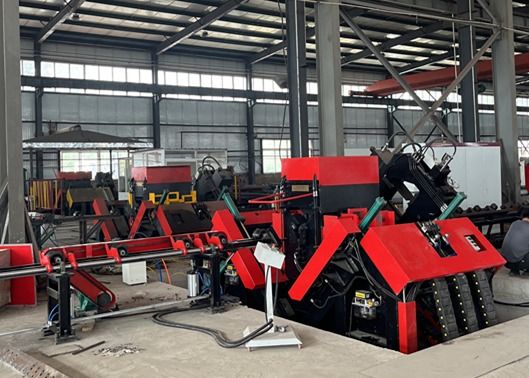

यह उपकरण मुख्य रूप से ट्रांसमिशन लाइन टावरों के लिए बड़े आकार के, उच्च शक्ति कोण स्टील के ड्रिलिंग और स्टैम्पिंग के लिए लागू होता है। इस उत्पादन लाइन पर कोण स्टील पर सभी छेद को संसाधित किया जा सकता है,उच्च छेद गुणवत्ता के साथ, स्थिति सटीकता, साथ ही उल्लेखनीय उत्पादन दक्षता और स्वचालन स्तर।
उत्पाद की विशेषताएं:
उच्च स्वचालन स्तर:उत्पादन लाइन एक स्वचालित लोडिंग प्रणाली (एक क्रॉस फीडिंग चैनल और एक घूर्णी लोडिंग फ्रेम से मिलकर) के साथ एकीकृत है, एक स्वचालित अनलोडिंग तंत्र,और एक स्वचालित खिला उपकरणयह उत्पादन लाइन के माध्यम से एक ही पास में सभी छेद और कोण स्टील पर इस्पात निशान उत्कीर्णन का पूरा प्रसंस्करण करने में सक्षम बनाता है, मैन्युअल हस्तक्षेप की आवश्यकता को समाप्त करता है।यह ऑपरेटरों की श्रम तीव्रता को काफी कम करता है.
मुख्य मापदंडः
| मॉडल | ADM2532 |
| कोण का आकार ((मिमी) | 140*140*10~250*250*32 |
| कच्चे माल की अधिकतम लंबाई (एम) | 14 |
| चिह्नित बल ((kN) | 1000 |
| वर्ण समूह का संख्या | 1 |
| चरित्र का संख्या | 18 |
| अक्षर का आकार (मिमी) | 14*10*19 |
| सटीक दूरी की सीमा ((मिमी) | 50~220 (बिना कदम के) |
| प्रत्येक पक्ष पर ड्रिल की संख्या | 3 ((2 समूह, कुल 6) |
| प्रत्येक पक्ष पर ब्लेड की संख्या | 3 |
| ड्रिलिंग स्पिंडल का कॉपर | बीटी४० |
| अधिकतम ड्रिलिंग व्यास (मिमी) | Φ40 |
| अधिकतम धुरी घूर्णन गति ((r/min) | 6000 |
| ड्रिल शीतलन इकाई | एमक्यूएल 360-2 ((सूखी शीतलन) |
| शीतलन इकाई तेल भंडारण क्षमता | 2L |
| काटने का तेल | वनस्पति तेल आधारित सूक्ष्म कटिंग तेल ((2000-25) |
| ईंधन की खपत | 5 से 50 मिलीलीटर/घंटा |
| सीएनसी ट्रॉली ड्राइव प्रकार | एसी सर्वो मोटर,रैक और पिनियन ड्राइविंग |
| कोण की अधिकतम फ़ीडिंग गति ((m/min) | 40 |
| एबी-अक्ष संरेखण आंदोलन ड्राइव विधि | रैखिक गति गाइड;एसी सर्वो मोटर;गोला शिकंजा माध्यमिक ड्राइविंग |
| स्केटबोर्ड पर ड्रिलिंग हेड की अधिकतम यात्रा गति ((m/min) | 10 |
| ड्रिलिंग हेड ड्राइव प्रकार | रैखिक गति गाइड;एसी सर्वो मोटर;गोला शिकंजा माध्यमिक ड्राइविंग |
| ड्रिलिंग हेड की अधिकतम फ़ीडिंग रफ्तार ((m/min) | 14 |
| फीडर ट्रॉली के हाथ की कार्य पद्धति | ऊर्ध्वाधर उठाने का प्रकार |
| डिस्चार्ज साइड पर टिलिंग सिलेंडरों की संख्या | 4 |
| हाइड्रोलिक स्टेशन शीतलन विधि | वायु शीतलन |
| सीएनसी अक्षों की संख्या | 9 |
| वायु दबाव (एमपीए) | 1 |
| कुल शक्ति | लगभग 150 किलोवाट |
| कुल आयाम (m) | 33 गुना 8.5 गुना 2.5 |
