सीएनसी ड्रिलिंग, पंचिंग, कटिंग, मिलिंग, एंगल्स, बीम्स, प्लेट्स और फ्लैंगेस की मशीन बनाने के लिए चीन शीर्ष गुणवत्ता निर्माण!
नए करो, अच्छे करो!
|
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| मुख्य मशीन शरीर का प्रकार: | अर्ध बंद रूप | चादर की मोटाई: | 4-14 मिमी |
|---|---|---|---|
| लम्बाई: | 4000-15000 मिमी | अधिकतम तन्य शक्ति: | 8 बी = 510-950 एन/मिमी 2 |
| सांचों की संख्या: | 2025 | नियंत्रण कुल्हाड़ियों की संख्या: | 3 अक्ष |
उत्पाद उद्देश्य और विशेषताएँ:

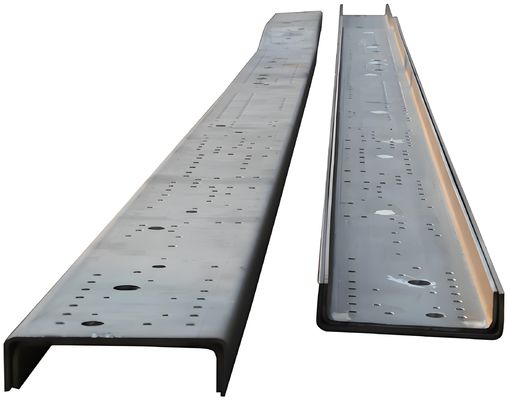

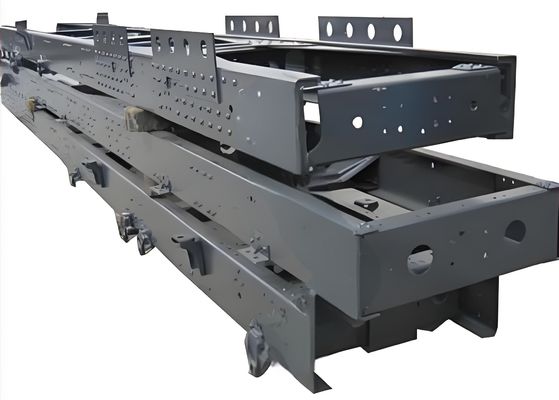

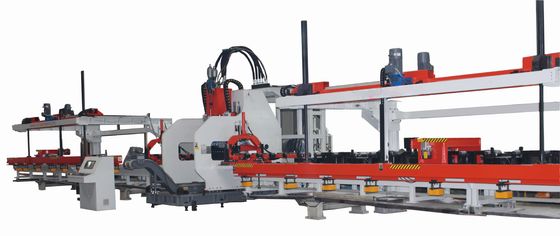

ऑटोमोबाइल अनुदैर्ध्य बीम फ्लैट प्लेट सीएनसी पंचिंग उत्पादन लाइन ऑटोमोबाइल फ्लैट अनुदैर्ध्य बीम पंचिंग के लिए एक पूर्ण उत्पादन लाइन है। यह विदेशी और घरेलू उपकरणों के समान है, विभिन्न कार फ्रेम की पंचिंग आवश्यकताओं के अनुसार, घर और विदेश में, और विभिन्न उत्पाद लाभों को एकीकृत करता है। विकसित उत्पाद। यह उत्पादन लाइन विभिन्न फ्रेम अनुदैर्ध्य बीम की लचीली प्रसंस्करण आवश्यकताओं को पूरी तरह से पूरा कर सकती है, और इसमें स्थिरता और उच्च दक्षता की विशेषताएं हैं।
उपकरण की संरचना
1. फीडिंग इलेक्ट्रिक ट्रॉली, इलेक्ट्रिक स्थायी चुंबक सॉकर स्वचालित फीडिंग डिवाइस - 1 सेट;
2. फीडिंग इलेक्ट्रिक ट्रॉली, इलेक्ट्रिक स्थायी चुंबक सॉकर स्वचालित फीडिंग डिवाइस - 1 सेट;
3. लोडिंग और अनलोडिंग सपोर्टिंग रोलर टेबल - 1 सेट;
4. शीट सेंटरिंग डिवाइस - 5 सेट;
5. वेस्ट ट्रॉली - 1 सेट;
6. मुख्य क्लैंप और सर्वो फीडिंग डिवाइस - 2 सेट;
7. सहायक क्लैंप डिवाइस - 2 सेट;
8. पंचिंग मशीन (खुला प्रकार, 25 डाई पोजीशन) - 1 सेट;
9. वेस्ट आउटपुट डिवाइस - 1 सेट;
10. हाइड्रोलिक सिस्टम (तेल शीतलन) - 1 सेट;
11. वायवीय प्रणाली - 1 सेट;
12. स्नेहन प्रणाली - 1 सेट;
13. विद्युत नियंत्रण प्रणाली - 1 सेट;
14. स्वचालित प्रोग्रामिंग प्रोग्राम - 1 सेट;
15. उत्तल और अवतल मोल्ड - 1 सेट;
अनुदैर्ध्य बीम की प्रसंस्करण के मुख्य पैरामीटर:
1. प्रसंस्करण सामग्री डेटा:
प्लेट मोटाई मिमी: 4--9
सामग्री तन्य शक्ति (एमपीए): अधिकतम 750
वर्कपीस लंबाई (मिमी): 4000-12000
टुकड़ा चौड़ाई (मिमी): 250-600
वर्कपीस कैम्बर (मिमी): ≤7/12M
वर्कपीस खुरदरापन X(मिमी): ≤8/1M ≤20/12M
वर्कपीस खुरदरापन Y(मिमी): ≤5mm
2. उपकरण प्रदर्शन पैरामीटर और मुख्य तकनीकी संकेतक तालिका
नाममात्र बल 120 टन
मशीन स्ट्रोक X: 12000mm
मशीन स्ट्रोक Y: 600mm
फीडिंग स्पीड X: 50m/min
फीडिंग स्पीड Y: 30m/min
होल पिच सटीकता X: ±0.25mm/200mm
±0.35mm/400mm
±0.50mm/12000mm
होल पिच सटीकता Y (मिमी) ±0.3
आयताकार समूहीकृत छेदों की विकर्ण सटीकता: ±0.4 मिमी/300 मिमी
मॉड्यूल: 25
अधिकतम मशीनिंग एपर्चर (मिमी) Φ60 (मशीन टूल की नाममात्र बल सीमा के भीतर)
मोल्ड की संख्या: 1 सेट
3. प्रोग्रामिंग के लिए आवश्यक डेटा:
सामग्री की ताकत, सामग्री की मोटाई; स्ट्रिंगर इलेक्ट्रॉनिक ड्राइंग फ़ाइल (एक ऐसे प्रारूप में जिसे स्वचालित प्रोग्रामिंग द्वारा पहचाना जा सके);
उत्पादन लाइन के मुख्य तकनीकी पैरामीटर
| अनुदैर्ध्य बीम क्लैंपिंग विधि | हाइड्रोलिक क्लैंप |
| मुख्य ट्रांसमिशन मोड | हाइड्रोलिक ट्रांसमिशन |
| सीएनसी प्रणाली: | सीमेंस 828डी सीएनसी प्रणाली |
| नियंत्रण अक्षों की संख्या: | 3 अक्ष |
| प्रकार | मैनुअल या स्वचालित लोडिंग और अनलोडिंग (वैकल्पिक) |
| ट्रॉली की भार क्षमता: | 20 टन |
| मशीन पावर: | 60KW |
| उपकरण पदचिह्न: लंबाई x चौड़ाई x ऊंचाई | 32m X 7.5m X 4m |
| मशीन का वजन: | लगभग 35 टन |
| अन्य | सत्य रंग एलसीडी अल्ट्रा-थिन डिस्प्ले के साथ पतला ऑपरेशन पैनल, चीनी और अंग्रेजी स्विचिंग डिस्प्ले |
