अनुदैर्ध्य बीम प्रसंस्करण मशीन लाइन 3 अक्ष मैनुअल या स्वचालित वैकल्पिक सीएनसी प्लेट छिद्रण मशीन और सर्वो मोटर फ़ीड

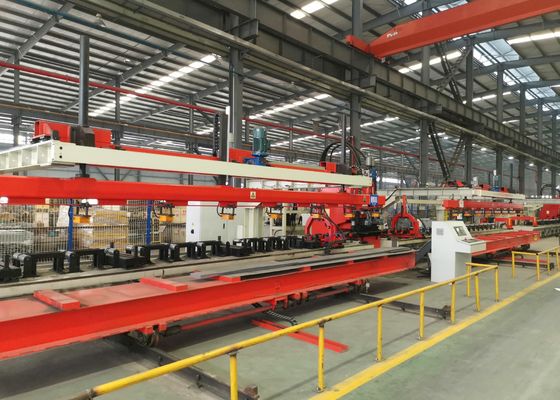

उत्पादन लाइन उपकरण संरचना का परिचय

प्रक्रिया प्रवाहः Longitudinal beam preparation→longitudinal electromagnetic automatic feeding→longitudinal material automatic positioning→tail end clamping and auxiliary clamping→workpiece enters the punching host and processed→feed end clamping, सहायक क्लैंपिंग और प्रसंस्करण→छिद्रण समाप्त→वर्कपीस विद्युत चुम्बकीय स्वचालित अनलोडिंग।

प्रसंस्करण विधि फ़िल्टर प्रकार की होती है, अर्थात अनुदैर्ध्य बीम केवल पंचिंग के समय आगे की ओर जाता है।

उत्पादन लाइन के मुख्य तकनीकी मापदंड

प्रत्येक यांत्रिक उपकरण की संरचनाः

1लम्बी बीम लेयरिंग इलेक्ट्रिक ट्रॉली:

ट्रॉली को लाइन से बाहर निकलने के लिए बटनों द्वारा नियंत्रित किया जा सकता है, और क्रेन द्वारा उठाए गए पैलेट को लोड करने के बाद, यह लोडिंग स्थिति में वापस चलाएगा;ट्रॉली का भार 20 टन से कम नहीं है, और स्ट्रोक 1.5 मीटर है।

2विद्युत चुम्बकीय चूसनेवाला स्वचालित भोजन उपकरण

उपकरण को ब्रैकेट, चलती किरण और उसके ड्राइविंग डिवाइस, सक्शन कप किरण और लिफ्टिंग डिवाइस, सक्शन कप कंट्रोल सिस्टम आदि से बना है।
चूषण कप बीम पर एक प्लेट डिटेक्शन रॉड है, जो स्वचालित रूप से बंद हो सकता है जब यह प्लेट की ऊंचाई तक पहुंचता है, और पता लगा सकता है कि क्या एक प्लेट है और क्या यह चूसा जाता है,और काम स्थिर और विश्वसनीय है;
चूषण कप की बीम को उठाने और उतारने के लिए एक गाइड रॉड द्वारा निर्देशित किया जाता है ताकि सिंक्रोनस लिफ्टिंग सुनिश्चित हो सके; चलती बीम में अच्छी कठोरता होती है,और आगे और पीछे की गति दोनों सिरों पर सिंक्रनाइज़ेशन सुनिश्चित करने के लिए एक गाइड रेल द्वारा निर्देशित है;
विद्युत चुम्बकीय चक बंद होने पर विद्युत चुम्बकीय बल को बनाए रखता है, और जब ऊर्जा दी जाती है तो विलोपन को उलट देता है, जो सुरक्षित और विश्वसनीय है।

3.अनुदैर्ध्य समर्थन रोलर टेबल

शीट को समर्थन देने के लिए एक आधार और एक समर्थन रोलर से बना;

रोलर के दोनों छोरों को बीयरिंगों द्वारा समर्थित किया जाता है, रोलर में अच्छी कठोरता और प्रभाव प्रतिरोध होता है, और शीट उस पर चलती है;
