उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| मुख्य मशीन शरीर का प्रकार: | अर्ध बंद रूप | चादर की मोटाई: | 4-14 मिमी |
|---|---|---|---|
| लम्बाई: | 4000-15000 मिमी | अधिकतम तन्य शक्ति: | 8 बी = 510-950 एन/मिमी 2 |
| सांचों की संख्या: | 2025 | नियंत्रण कुल्हाड़ियों की संख्या: | 3 अक्ष |
| प्रमुखता देना: | 1200KN ऑटोमोबाइल सीएनसी पंचिंग लाइन,8000 मिमी ऑटोमोबाइल सीएनसी पंचिंग लाइन,अनुदैर्ध्य बीम सीएनसी पंचिंग लाइन |
||
अनुप्रयोग:

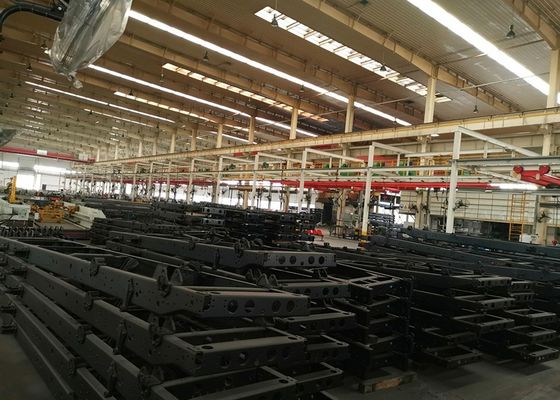

यह मशीन ऑटोमोटिव उद्योग में फ्लैट अनुदैर्ध्य बीम में छेद पंच करने के लिए डिज़ाइन किया गया एक विशेष उपकरण है।
संरचनात्मक संरचना:

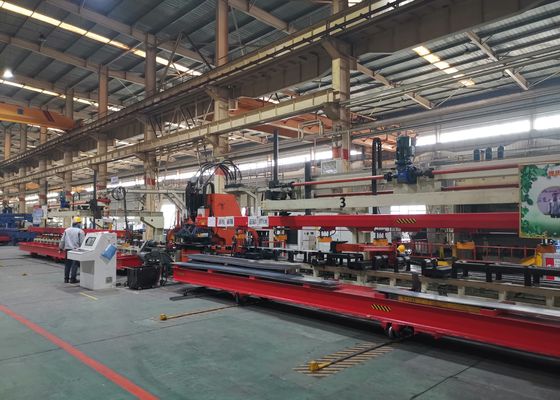

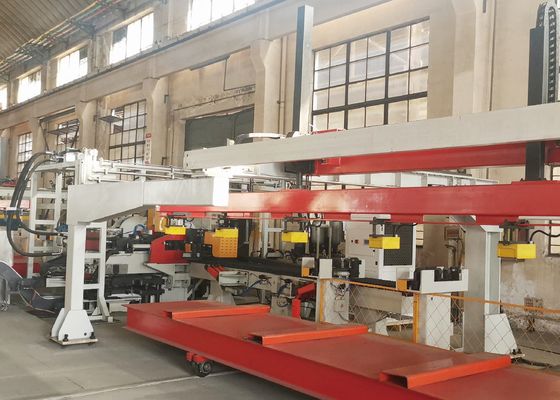

मशीन में मुख्य रूप से स्वचालित लोडिंग और अनलोडिंग डिवाइस, चर-अनुभाग प्लेटों के स्वचालित मुआवजे के लिए एक सेंटरिंग डिवाइस, फीडिंग डिवाइस, पंचिंग यूनिट, एक स्वचालित अपशिष्ट आउटपुट डिवाइस, साथ ही एकीकृत हाइड्रोलिक, विद्युत और वायवीय सिस्टम शामिल हैं।
उत्पाद की विशेषताएं:
मुख्य तकनीकी पैरामीटर:
| नहीं। | नाम | मान |
| 1 | नाममात्र बल | 1200KN |
| 2 | प्रसंस्करण प्लेट का आकार और सीमा | |
| 3 | लंबाई | 4000～8000mm |
| चौड़ाई | 200～550mm | |
| मोटाई | 3～6mm | |
| आने वाली शीट सामग्री सिकल झुकना | ≤7mm/10m | |
| X-अक्ष शीट असमानता | ≤10mm/1000mm ,≤20mm/8000mm | |
| Y-अक्ष शीट असमानता | 5mm | |
| शीट वारपिंग | ≤50mm | |
| शीट सामग्री यांत्रिक गुण | σb=510～850N/mm2 | |
| 4 | अधिकतम पंचिंगव्यास | φ60mm |
| 5 | मॉड्यूल की संख्या | 25个 |
| 6 | अधिकतम गति | |
| X-अक्ष | अधिकतम=50m/मिनट | |
| Y-अक्ष | अधिकतम=30m/मिनट | |
| 7 | प्रसंस्करण सटीकता | |
| X-अक्ष | ±0.25/600mm ,±0.50 / 3000mm,±0.7 / 8000 mm | |
| Y-अक्ष | ±0.2 mm / 600 mm | |
