सीएनसी ड्रिलिंग, पंचिंग, कटिंग, मिलिंग, एंगल्स, बीम्स, प्लेट्स और फ्लैंगेस की मशीन बनाने के लिए चीन शीर्ष गुणवत्ता निर्माण!
नए करो, अच्छे करो!
|
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| Plate thickness mm: | 4-9mm | Material tensile strength (Mpa):: | Max. 750 |
|---|---|---|---|
| Workpiece length (mm): | 4000-12000 mm | Piece width (mm)th: | 250-600 |
| Nominal force: | 1200KN | Number of modules: | 25 |
| Material tensile strength (Mpa): | Max 750 | ||
| प्रमुखता देना: | सामग्री तन्यता पंचिंग मशीन,750mpa तन्यता सीएनसी पंचिंग मशीन,1200KN सीएनसी पंचिंग मशीन |
||

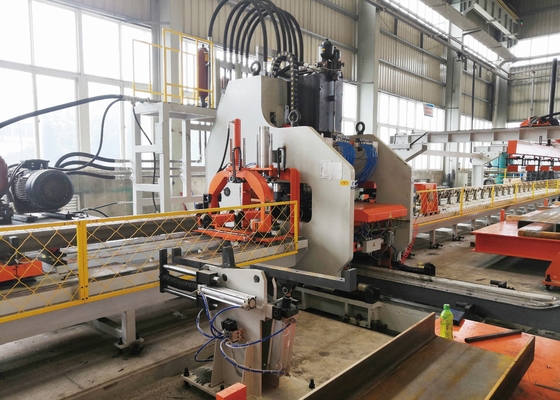

1200KN नाममात्र बल सीएनसी ट्रक बीम प्लेट छिद्रण मशीन अधिकतम 750mpa सामग्री तन्यता
परिचय
ऑटोमोबाइल फ्लैट अनुदैर्ध्य बीम के लिए सीएनसी छिद्रण उत्पादन लाइन ऑटोमोबाइल फ्लैट अनुदैर्ध्य बीम पर छिद्रण संचालन के लिए समर्पित एक व्यापक उत्पादन प्रणाली है।घरेलू और अंतरराष्ट्रीय बाजारों दोनों से तुलनीय उपकरणों पर आधारित विकसित, दुनिया भर में विभिन्न वाहन फ्रेम की छिद्रण आवश्यकताओं के अनुरूप, और विभिन्न उत्पादों की ताकत को एकीकृत करते हुए, इस उत्पादन लाइन को सावधानीपूर्वक इंजीनियर किया गया है।यह विभिन्न फ्रेम अनुदैर्ध्य बीमों की लचीली प्रसंस्करण मांगों को निर्दोष रूप से पूरा करने में सक्षम है, और स्थिरता और उच्च दक्षता की विशेषता है।
उत्पादन लाइन उपकरण संरचना का परिचय प्रक्रिया प्रवाहः
Longitudinal beam preparation→longitudinal electromagnetic automatic feeding→longitudinal material automatic positioning→tail end clamping and auxiliary clamping→workpiece enters the punching host and processed→feed end clamping, सहायक क्लैंपिंग और प्रसंस्करण→छिद्रण समाप्त→वर्कपीस विद्युत चुम्बकीय स्वचालित अनलोडिंग प्रसंस्करण विधि फिल्टर प्रकार है, अर्थात,अनुदैर्ध्य बीम केवल आगे खिलाता है जब छिद्रण.
प्रत्येक यांत्रिक उपकरण की संरचनाः

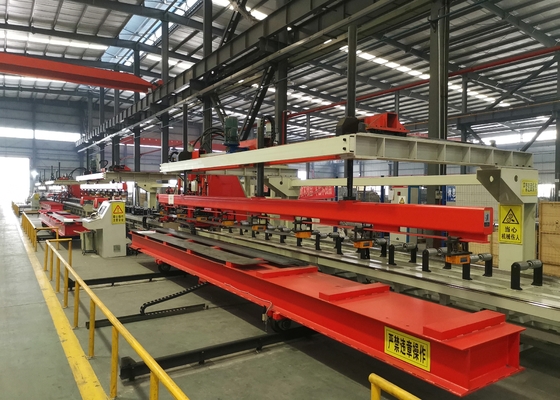

1. अनुदैर्ध्य बीम लेयरिंग इलेक्ट्रिक ट्रॉली: ट्रॉली को लाइन से बाहर निकलने के लिए बटनों द्वारा नियंत्रित किया जा सकता है, और क्रेन द्वारा उठाए गए पैलेट को लोड करने के बाद,यह लोडिंग स्थिति के लिए वापस ड्राइव करेगा; ट्रॉली का भार 20 टन से कम नहीं है, और स्ट्रोक 1.5 मीटर है।
2विद्युत चुम्बकीय चूसनेवाला स्वचालित भोजन यंत्र:
उपकरण को ब्रैकेट, चलती बीम और उसके ड्राइविंग डिवाइस, सक्शन कप बीम और लिफ्टिंग डिवाइस, सक्शन कप कंट्रोल सिस्टम आदि से बना है। सक्शन कप बीम पर एक प्लेट डिटेक्शन रॉड है,जो स्वचालित रूप से बंद हो सकता है जब यह प्लेट की ऊंचाई तक पहुँचता है, और पता लगा सकता है कि क्या एक प्लेट है और क्या यह चूसा जाता है, और काम स्थिर और विश्वसनीय है;
चूषण कप की बीम को उठाने और उतारने के लिए एक गाइड रॉड द्वारा निर्देशित किया जाता है ताकि सिंक्रोनस लिफ्टिंग सुनिश्चित हो सके; चलती बीम में अच्छी कठोरता होती है,और आगे और पीछे आंदोलन दोनों सिरों पर सिंक्रनाइज़ेशन सुनिश्चित करने के लिए एक गाइड रेल द्वारा निर्देशित है;
विद्युत चुम्बकीय चक विद्युत चुम्बकीय बल को बनाए रखता है जब यह बंद होता है, और जब यह ऊर्जा प्राप्त होता है तो विलोपन को उलट देता है, जो सुरक्षित और विश्वसनीय है।
मुख्य तकनीकी मापदंडः
| नहीं. | नाम | मूल्य |
| 1 | नाममात्र बल | 1200KN |
| 2 | प्रसंस्करण प्लेट का आकार और सीमा | |
| 3 | लम्बाई | 4000 ₹ 8000 मिमी |
| चौड़ाई | 200-550 मिमी | |
| मोटाई | 3 ¢ 6 मिमी | |
| आने वाली शीट सामग्री सीकल झुकना | ≤7mm/10m | |
| एक्स अक्ष शीट असमानता | ≤10 मिमी/1000 मिमी,≤20 मिमी/8000 मिमी | |
| वाई-अक्ष शीट असमानता | 5 मिमी | |
| शीट को मोड़ना | ≤ 50 मिमी | |
| शीट सामग्री के यांत्रिक गुण | σb=510850N/mm2 | |
| 4 | अधिकतम छिद्रण व्यास | φ60 मिमी |
| 5 | मॉड्यूलों की संख्या | 25 |
| 6 | अधिकतम गति | |
| एक्स-अक्ष | अधिकतम = 50 मीटर/मिनट | |
| वाई-अक्ष | अधिकतम=30 मीटर/मिनट | |
| 7 | प्रसंस्करण सटीकता | |
| एक्स-अक्ष | ±0.25/600 मिमी,±0.50 / 3000 मिमी,±0.7 / 8000 मिमी | |
| वाई-अक्ष | ±0.2 mm / 600 mm | |
| 8 | प्रसंस्करण विधि | फ़िल्टरिंग |
| 9 | बेंचमार्क | प्लेट की लंबाई के साथ एक्स-अक्ष, छेद का एक्स-समन्वय शीट के अंत पर आधारित है; शीट की चौड़ाई की दिशा में वाई-अक्ष, केंद्र रेखा के साथ। |
| 11 | कार्य पद्धति | मैनुअल, स्वचालित |
| 12 | ट्रॉली की लोड क्षमता | 20T |
