उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| Plate thickness mm: | 4-9mm | Material tensile strength (Mpa):: | Max. 750 |
|---|---|---|---|
| Workpiece length (mm): | 4000-12000 mm | Piece width (mm)th: | 250-600 |
| Nominal force: | 120 Tons | Machine stroke X: | 12000mm |
| Machine stroke Y: | 600mm | Feeding speed X: | 50m/min |
| Feeding speed Y: | 30m/min | ||
| प्रमुखता देना: | 25 मॉड्यूल प्लेट पंचिंग उत्पादन लाइन,25 मॉड्यूल प्लेट पंचिंग लाइन,सीएनसी प्लेट पंचिंग उत्पादन लाइन |
||

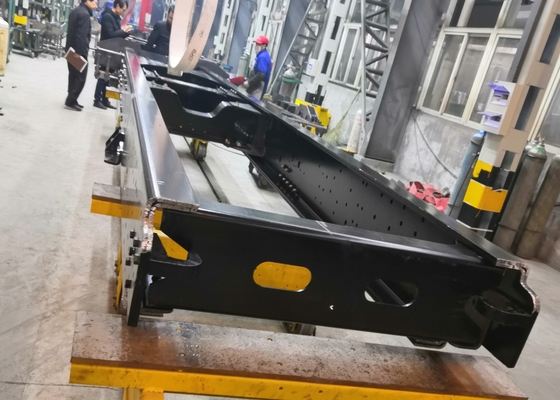

120 टन नाममात्र बल सीएनसी प्लेट पंचिंग उत्पादन लाइन 25 मॉड्यूल ट्रक फ्लैट बीम के लिए
अनुप्रयोग:
ऑटोमोटिव फ्लैट अनुदैर्ध्य बीम के लिए सीएनसी पंचिंग उत्पादन लाइन ऑटोमोटिव फ्लैट अनुदैर्ध्य बीम के लिए पंचिंग प्रक्रियाओं में विशेषज्ञता वाला एक एकीकृत विनिर्माण सिस्टम है। घरेलू और वैश्विक बाजारों में समान उपकरणों का संदर्भ देकर, दुनिया भर में विभिन्न वाहन फ्रेमों के पंचिंग विनिर्देशों के साथ संरेखण करके, और विभिन्न तुलनीय उत्पादों के गुणों को शामिल करके सावधानीपूर्वक इंजीनियर किया गया, यह उत्पादन लाइन एक परिष्कृत समाधान के रूप में खड़ी है। यह विभिन्न फ्रेम अनुदैर्ध्य बीम की लचीली प्रसंस्करण मांगों को कुशलता से पूरा करता है, जो इसकी स्थिरता और उच्च परिचालन दक्षता से अलग है।
अनुदैर्ध्य समर्थन रोलर टेबल
एक आधार और शीट का समर्थन करने के लिए एक सहायक रोलर से बना है; रोलर के दोनों सिरों को बेयरिंग द्वारा समर्थित किया जाता है, रोलर में अच्छी कठोरता और प्रभाव प्रतिरोध होता है, और शीट इस पर चलती है;
एक्स-अक्ष मुख्य क्लैंप फीडिंग डिवाइस: 2 सेट
डिवाइस में सर्वो मोटर, सटीक रिड्यूसर, फ्लोटिंग हाइड्रोलिक क्लैंप, सटीक रैखिक गाइड रेल, सटीक रैक और सपोर्ट शामिल हैं; सर्वो मोटर सटीक रिड्यूसर के माध्यम से सर्पिल गियर को घुमाता है, और रैक के माध्यम से घूर्णी गति को रैखिक गति में परिवर्तित करता है। फीडिंग भागों का सटीक फीडिंग सटीक रैखिक स्लाइड रेल गाइड के माध्यम से पूरा किया जाता है, और शीट फीडिंग सटीक और स्थिर है; फीडिंग क्लैंप एक फ्लोटिंग क्लैंप है, जिसमें कुछ मुड़ी हुई शीटों के लिए अच्छी अनुकूलन क्षमता हो सकती है, और क्लैंपिंग बल बड़ा, विश्वसनीय क्लैंपिंग, स्थिर काम।
पुश-पुल क्लैंप। क्लैंप अनुदैर्ध्य बीम के दोनों सिरों के मध्य भाग को क्लैंप करता है। यह क्लैंपिंग विधि प्लेट के किनारे पर एक बूंद के साथ प्लेट को क्लैंप कर सकती है; होस्ट के दोनों किनारों को सममित रूप से व्यवस्थित किया गया है।
एक्स-अक्ष सहायक क्लैंप फीडिंग डिवाइस: 2 सेट
डिवाइस का उपयोग बीम के सिर और पूंछ के सिरों को संसाधित करने के लिए किया जाता है, और मुख्य मशीन के प्रत्येक तरफ एक सेट होता है, जिसमें हाइड्रोलिक क्लैंप, बेस और ड्राइविंग पार्ट्स शामिल होते हैं;
पूरी वर्कपीस फीडिंग प्रक्रिया के दौरान, जब फीडिंग साइड पर क्लैंप शीट को पकड़ नहीं सकता है, लेकिन अभी भी छेद पंच करता है, तो पंचिंग स्थिति की सटीकता सुनिश्चित करने के लिए, शीट में दो से अधिक क्लैंपिंग पॉइंट होने चाहिए, और क्लैंपिंग पॉइंट बदलते समय, पोजिशनिंग संदर्भ में परिवर्तन की अनुमति नहीं है। इस मामले में, सहायक क्लैंपिंग डिवाइस इस समस्या को प्रभावी ढंग से हल करता है। तेल सिलेंडर के धक्के के तहत, क्लैंप के जबड़े शीट को क्लैंप करते हैं। इस तरह, तेल सिलेंडर के दबाव में, पंचिंग करते समय शीट के लिए एक दूसरा क्लैंपिंग पॉइंट होता है (पहला ब्लैंकिंग साइड पर मुख्य क्लैंप है), शीट की सुचारू और सटीक फीडिंग सुनिश्चित करता है।
पैरामीटर विनिर्देश जानकारी
| अनुदैर्ध्य बीम की प्रसंस्करण के मुख्य पैरामीटर | ||
| प्रसंस्करण सामग्री डेटा | प्लेट मोटाई मिमी | 4-9 मिमी |
| सामग्री तन्य शक्ति (एमपीए) | अधिकतम 750 | |
| वर्कपीस लंबाई (मिमी) | 4000-12000 | |
| टुकड़ा चौड़ाई (मिमी) | 250-600 | |
| वर्कपीस वक्रता (मिमी) | ≤7/12M | |
| वर्कपीस खुरदरापन X(मिमी) | ≤8/1M ≤20/12M | |
| वर्कपीस खुरदरापन Y(मिमी) | ≤5mm | |
| उपकरण प्रदर्शन पैरामीटर और मुख्य तकनीकी संकेतक तालिका | ||
| नाममात्र बल | 120 टन | |
| मशीन स्ट्रोक X | 12000mm | |
| मशीन स्ट्रोक Y | 600mm | |
| फीडिंग गति X | 50m/min | |
| फीडिंग गति Y | 30m/min | |
| छेद पिच सटीकता X | ±0.25mm/200mm ±0.35mm/400mm ±0.50mm/12000mm |
|
| छेद पिच सटीकता Y (मिमी) | ±0.3 | |
| आयताकार समूहीकृत छेदों की विकर्ण सटीकता | ±0.4 mm/300 mm | |
| मॉड्यूल | 25 | |
| अधिकतम मशीनिंग एपर्चर (मिमी) | Φ60 (मशीन टूल की नाममात्र बल सीमा के भीतर) | |
| मोल्ड की संख्या | 1 सेट | |
