सीएनसी ड्रिलिंग, पंचिंग, कटिंग, मिलिंग, एंगल्स, बीम्स, प्लेट्स और फ्लैंगेस की मशीन बनाने के लिए चीन शीर्ष गुणवत्ता निर्माण!
नए करो, अच्छे करो!
|
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| समारोह: | बीम पंचिंग | प्लेट की मोटाई (मिमी): | 4-9 |
|---|---|---|---|
| सामग्री तन्य शक्ति (एमपीए): | Max.750 | वर्कपीस लंबाई (मिमी): | 4000-12000 मिमी |
| नाममात्र बल: | 1200 केएन | वर्कपीस कैम्बर (मिमी): | ≤7/12m |
| फीडिंग स्पीड एक्स: | 50 मीटर/मिनट | फ़ीडिंग गति Y: | 30 मीटर/मिनट |
| प्रमुखता देना: | 3-6mm truck beam CNC punching line,750Mpa tensile strength CNC punching machine,CNC plate punching production line |
||

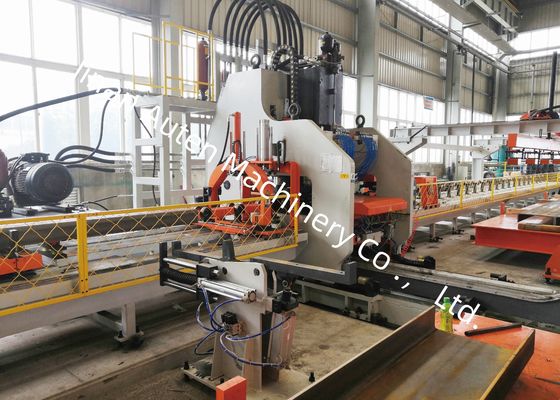

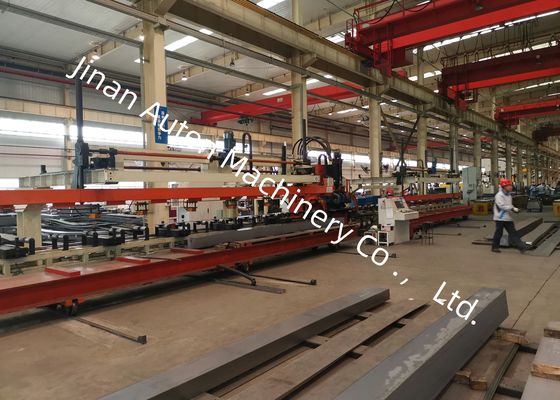

3-6 मिमी मोटाई ट्रक बीम सीएनसी पंचिंग उत्पादन लाइन 750Mpa सामग्री तन्य शक्ति
अनुप्रयोग:
यह मशीन ऑटोमोटिव उद्योग में फ्लैट अनुदैर्ध्य बीम में छेद पंच करने के लिए डिज़ाइन किया गया एक विशेष उपकरण है।
मुख्य तकनीकी पैरामीटर:
| सं. | नाम | मान |
| 1 | नाममात्र बल | 1200KN |
| 2 | प्रसंस्करण प्लेट का आकार और सीमा | |
| 3 | लंबाई | 4000～8000mm |
| चौड़ाई | 200～550mm | |
| मोटाई | 3～6mm | |
| आने वाली शीट सामग्री दरांती झुकना | ≤7mm/10m | |
| X-अक्ष शीट असमानता | ≤10mm/1000mm ,≤20mm/8000mm | |
| Y-अक्ष शीट असमानता | 5mm | |
| शीट वारपिंग | ≤50mm | |
| शीट सामग्री यांत्रिक गुण | σb=510～850N/mm2 | |
| 4 | अधिकतम पंचिंग व्यास | φ60mm(अधिकतम पंचिंग बल मशीन टूल के नाममात्र बल से अधिक नहीं है।) |
| 5 | मॉड्यूल की संख्या | 25 पीसी |
| 6 | अधिकतम गति | |
| X-अक्ष | अधिकतम=50m/मिनट | |
| Y-अक्ष | अधिकतम=30m/मिनट | |
| 7 | प्रसंस्करण सटीकता | |
| X-अक्ष | ±0.25/600mm ,±0.50 / 3000mm,±0.7 / 8000 mm | |
| Y-अक्ष | ±0.2 mm / 600 mm | |
| 8 | प्रसंस्करण विधि | निस्पंदन |
| 9 | संदर्भ | X-अक्ष प्लेट की लंबाई के साथ है, और छेद का X-निर्देशांक प्लेट के अंत पर आधारित है। Y-अक्ष प्लेट की चौड़ाई है, और संदर्भ बिंदु केंद्र रेखा है। |
| 11 | ऑपरेटिंग मोड |
मैनुअल, स्वचालित |
संरचनात्मक संरचना:
यह मशीन मुख्य रूप से एक स्वचालित लोडिंग और अनलोडिंग डिवाइस, चर-अनुभाग प्लेटों के स्वचालित मुआवजे के लिए एक सेंटरिंग डिवाइस, एक फीडिंग डिवाइस, एक पंचिंग यूनिट, एक स्वचालित अपशिष्ट निर्वहन डिवाइस, साथ ही हाइड्रोलिक, विद्युत और वायवीय प्रणालियों से बनी है।
उत्पाद की विशेषताएं:
1. नियंत्रण प्रणाली में SIEMENS 828D CNC प्रणाली शामिल है, जिसमें सर्वो मोटर्स द्वारा संचालित फीडिंग है, जो उच्च परिचालन दक्षता और सुसंगत वर्कपीस सटीकता सुनिश्चित करती है।
2. फीडिंग सपोर्ट रोलर पर एक सर्वो सेंट्रल सेंटरिंग डिवाइस लगाया गया है, जो 0-200 मिमी की ऊंचाई के अंतर के साथ चर क्रॉस-सेक्शन प्लेटों के प्रसंस्करण को संभालने में सक्षम है।
3. विभिन्न व्यास के 25 तक मोल्ड लगाए जा सकते हैं, जिसमें स्थापना प्रक्रिया त्वरित और सीधी है।
4. प्लेटों का लोडिंग, पंचिंग और अनलोडिंग पूरी तरह से स्वचालित है, जिससे परिचालन तीव्रता कम हो जाती है।
5. अपशिष्ट सामग्री स्वचालित रूप से निर्वहन और एकत्र की जाती है।
यह लाइन द्वारा संसाधित तैयार अनुदैर्ध्य बीम नमूनों की एक श्रृंखला प्रदर्शित करता है, जिसमें खनन ट्रकों और विशेष वाहनों में उपयोग किए जाने वाले विभिन्न विनिर्देश शामिल हैं। ये नमूने छेद की स्थिति की सटीकता, पंचिंग किनारों की चिकनाई और प्राप्त समग्र संरचनात्मक अखंडता को स्पष्ट रूप से प्रदर्शित करते हैं, जिससे ग्राहकों और निरीक्षकों को उपकरण के प्रदर्शन को दृश्य रूप से सत्यापित करने की अनुमति मिलती है।
