उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| समारोह: | बीम पंचिंग | प्लेट की मोटाई (मिमी): | 4-9 |
|---|---|---|---|
| सामग्री तन्य शक्ति (एमपीए): | Max.750 | वर्कपीस लंबाई (मिमी): | 4000-12000 मिमी |
| नाममात्र बल: | 1200 केएन | वर्कपीस कैम्बर (मिमी): | ≤7/12m |
| फीडिंग स्पीड एक्स: | 50 मीटर/मिनट | फ़ीडिंग गति Y: | 30 मीटर/मिनट |
| प्रमुखता देना: | सीएनसी ट्रक बीम छिद्रण मशीन,4-9 मिमी प्लेट छिद्रण मशीन,25 मॉड्यूल सीएनसी छिद्रण लाइन |
||
25 मॉड्यूल की संख्या सीएनसी ट्रक बीम पंचिंग मशीन लाइन 4-9 मिमी प्लेट मोटाई
आवेदनः
ऑटोमोबाइल अनुदैर्ध्य बीम फ्लैट प्लेट सीएनसी पंचिंग उत्पादन लाइन ऑटोमोबाइल फ्लैट अनुदैर्ध्य बीम के लिए पंचिंग संचालन के लिए समर्पित एक व्यापक उत्पादन लाइन है।विभिन्न उत्पादों के लाभों को एकीकृत करके विकसित किया गया, यह लाइन घरेलू और अंतरराष्ट्रीय स्तर पर उपलब्ध समान उपकरणों पर आधारित है, और घरेलू और विदेशों में विभिन्न ऑटोमोटिव फ्रेम की छिद्रण आवश्यकताओं को पूरा करने के लिए अनुकूलित है।यह पूरी तरह से विभिन्न फ्रेम अनुदैर्ध्य बीम की लचीली प्रसंस्करण मांगों को पूरा करने में सक्षम है, स्थिरता और उच्च दक्षता की विशेषताएं हैं।
मुख्य तकनीकी मापदंडः
| नहीं. | नाम | मूल्य |
| 1 | नाममात्र बल | 1200KN |
| 2 | प्रसंस्करण प्लेट का आकार और सीमा | |
| 3 | लम्बाई | 4000 ₹ 8000 मिमी |
| चौड़ाई | 200-550 मिमी | |
| मोटाई | 3 ¢ 6 मिमी | |
| आने वाली शीट सामग्री सीकल झुकना | ≤7mm/10m | |
| एक्स अक्ष शीट असमानता | ≤10 मिमी/1000 मिमी,≤20 मिमी/8000 मिमी | |
| वाई-अक्ष शीट असमानता | 5 मिमी | |
| शीट को मोड़ना | ≤ 50 मिमी | |
| शीट सामग्री के यांत्रिक गुण | σb=510850N/mm2 | |
| 4 | अधिकतम. छिद्रण व्यास | φ60 मिमी |
| 5 | मॉड्यूलों की संख्या | 25 |
| 6 | अधिकतम गति | |
| एक्स-अक्ष | अधिकतम = 50 मीटर/मिनट | |
| वाई-अक्ष | अधिकतम=30 मीटर/मिनट | |
| 7 | प्रसंस्करण सटीकता | |
| एक्स-अक्ष | ±0.25/600 मिमी,±0.50 / 3000 मिमी,±0.7 / 8000 मिमी | |
| वाई-अक्ष | ±0.2 mm / 600 mm | |
| 8 | प्रसंस्करण विधि | निस्पंदन |
| 9 | संदर्भ |
एक्स-अक्ष प्लेट की लंबाई के साथ है, और छेद का एक्स-समन्वय प्लेट के अंत पर आधारित है; वाई-अक्ष प्लेट की चौड़ाई है, और संदर्भ केंद्र रेखा है। |
| 11 | ऑपरेटिंग मोड | मैनुअल, स्वचालित |

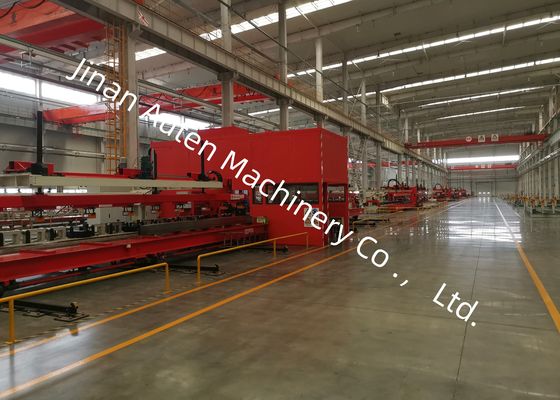

उत्पादन लाइन उपकरण की संरचना का परिचय
प्रक्रिया प्रवाहः Longitudinal beam preparation → longitudinal electromagnetic automatic feeding → longitudinal material automatic positioning → tail-end clamping and auxiliary clamping → workpiece entry into the punching main unit for processing → feed-end clamping, सहायक क्लैंपिंग और प्रसंस्करण → छिद्रण पूरा → विद्युत चुम्बकीय स्वचालित काम के टुकड़े के उतारने
प्रसंस्करण मोड में फ़िल्टर-प्रकार का दृष्टिकोण अपनाया जाता है, जिसके अनुसार अनुदैर्ध्य बीम केवल छिद्रण ऑपरेशन के दौरान आगे की ओर फ़ीड करता है।
प्रत्येक यांत्रिक उपकरण की संरचनाः
1. अनुदैर्ध्य बीम लेयरिंग इलेक्ट्रिक ट्रॉली:
उत्पादन लाइन से बाहर जाने के लिए ट्रॉली को बटनों के माध्यम से नियंत्रित किया जा सकता है। क्रेन द्वारा उठाए गए पैलेट लोड करने के बाद, यह लोडिंग स्थिति में वापस आ जाएगा।
ट्रॉली की भार क्षमता 20 टन से कम नहीं है और 1.5 मीटर का स्ट्रोक है।
2विद्युत चुम्बकीय चूसनेवाला स्वचालित भोजन उपकरण
उपकरण में एक ब्रैकेट, एक चलती बीम और उसकी ड्राइविंग डिवाइस, एक सक्सर बीम और लिफ्टिंग डिवाइस, एक सक्सर कंट्रोल सिस्टम और अन्य घटक होते हैं।
एक प्लेट डिटेक्शन रॉड चूसने वाली बीम पर लगाया गया है, जो प्लेट ऊंचाई तक पहुंचने पर स्वचालित रूप से बंद हो जाता है। यह प्लेटों की उपस्थिति का पता लगा सकता है और यह पता लगा सकता है कि वे ठीक से चूसा गया है या नहीं,स्थिर और विश्वसनीय संचालन सुनिश्चित करना.
चूसने वाली बीम को उठाने और नीचे उतारने के लिए गाइड रॉड द्वारा निर्देशित किया जाता है ताकि सिंक्रोनस आंदोलन सुनिश्चित हो सके।दोनों छोरों पर सिंक्रनाइज़ेशन सुनिश्चित करने के लिए रेल द्वारा निर्देशित अपने सामने और पीछे की गति के साथ.
विद्युत चुम्बकीय चूसनेवाला विद्युत चुम्बकीय बल को बरकरार रखता है जब ऊर्जा रहित होता है और ऊर्जा प्राप्त होने पर रिवर्स डिमैग्नेटाइजेशन प्राप्त करता है, जिससे सुरक्षित और विश्वसनीय प्रदर्शन सुनिश्चित होता है।

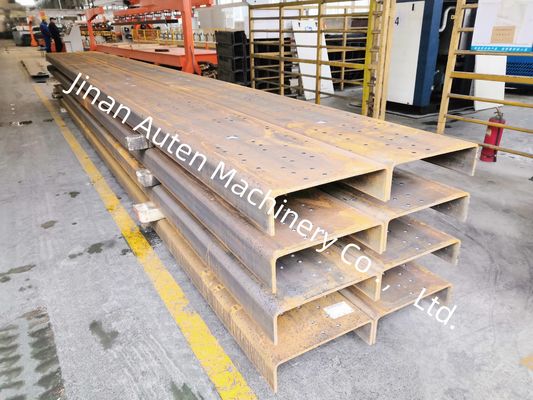

यह उत्पादन लाइन द्वारा संसाधित तैयार अनुदैर्ध्य बीम नमूनों की एक सरणी प्रदर्शित करता है, जिसमें खनन ट्रकों और विशेष प्रयोजन वाहनों में उपयोग किए जाने वाले विभिन्न विनिर्देश शामिल हैं।ये नमूने स्पष्ट रूप से छेद की स्थिति की सटीकता को दर्शाता है, छिद्रित किनारों की चिकनी और समग्र संरचनात्मक अखंडता प्राप्त होती है, जिससे ग्राहकों और निरीक्षकों को उपकरण के प्रदर्शन को नेत्रहीन सत्यापित करने में सक्षम बनाया जाता है।
