सीएनसी ड्रिलिंग, पंचिंग, कटिंग, मिलिंग, एंगल्स, बीम्स, प्लेट्स और फ्लैंगेस की मशीन बनाने के लिए चीन शीर्ष गुणवत्ता निर्माण!
नए करो, अच्छे करो!
|
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| समारोह: | बीम पंचिंग | प्लेट की मोटाई (मिमी): | 4-9 |
|---|---|---|---|
| सामग्री तन्य शक्ति (एमपीए): | Max.750 | वर्कपीस लंबाई (मिमी): | 4000-12000 मिमी |
| नाममात्र बल: | 1200 केएन | वर्कपीस कैम्बर (मिमी): | ≤7/12m |
| फीडिंग स्पीड एक्स: | 50 मीटर/मिनट | फ़ीडिंग गति Y: | 30 मीटर/मिनट |

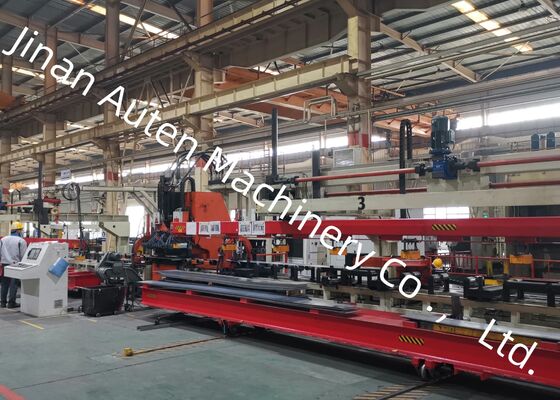

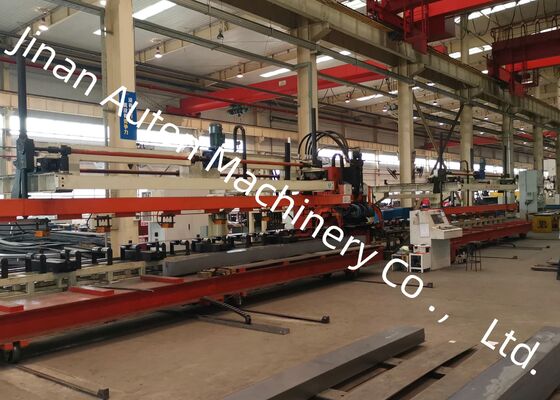

परिशुद्धता सीएनसी प्लेट छिद्रण मशीन 1200KN नाममात्र बल और अधिकतम शीट मोटाई 6 मिमी की क्षमता
उत्पाद का उद्देश्य और विशेषताएं
एक विशेष ऑल-इन-वन उत्पादन समाधान के रूप में निर्मित, इस लाइन को विशेष रूप से ऑटोमोबाइल विनिर्माण में नियोजित फ्लैट अनुदैर्ध्य बीमों के छिद्रण संचालन के लिए विकसित किया गया है।उन्नत घरेलू और अंतर्राष्ट्रीय समकक्षों के तकनीकी आधारों का लाभ उठाना, यह विभिन्न वैश्विक ऑटोमोटिव फ्रेम कॉन्फ़िगरेशन के लिए छिद्रण विनिर्देशों का सख्ती से अनुपालन करते हुए कई संबंधित उत्पादों के प्रतिस्पर्धात्मक लाभों को एकीकृत करता है।यह विभिन्न प्रकार के ऑटोमोबाइल फ्रेम प्रकारों में अनुदैर्ध्य बीम की लचीली प्रसंस्करण मांगों को पूरा करने में पूरी तरह सक्षम है, और मजबूत परिचालन विश्वसनीयता और उच्च उत्पादन दक्षता से प्रतिष्ठित है।
मुख्य तकनीकी मापदंडः
| नहीं. | नाम | मूल्य |
| 1 | नाममात्र बल | 1200KN |
| 2 | प्रसंस्करण प्लेट का आकार और सीमा | |
| 3 | लम्बाई | 4000 ₹ 8000 मिमी |
| चौड़ाई | 200-550 मिमी | |
| मोटाई | 3 ¢ 6 मिमी | |
| आने वाली शीट सामग्री सीकल झुकना | ≤7mm/10m | |
| एक्स अक्ष शीट असमानता | ≤10 मिमी/1000 मिमी,≤20 मिमी/8000 मिमी | |
| वाई-अक्ष शीट असमानता | 5 मिमी | |
| शीट को मोड़ना | ≤ 50 मिमी | |
| शीट सामग्री के यांत्रिक गुण | σb=510850N/mm2 | |
| 4 | अधिकतम. छिद्रण व्यास | φ60 मिमी |
| 5 | मॉड्यूलों की संख्या | 25 |
| 6 | अधिकतम गति | |
| एक्स-अक्ष | अधिकतम = 50 मीटर/मिनट | |
| वाई-अक्ष | अधिकतम=30 मीटर/मिनट | |
| 7 | प्रसंस्करण सटीकता | |
| एक्स-अक्ष | ±0.25/600 मिमी,±0.50 / 3000 मिमी,±0.7 / 8000 मिमी | |
| वाई-अक्ष | ±0.2 mm / 600 mm | |
1अनुदैर्ध्य समर्थन रोलर टेबल
एक आधार और सहायक रोलर्स के साथ निर्मित, यह घटक शीट सामग्री के लिए स्थिर समर्थन प्रदान करने के लिए विशेष रूप से इंजीनियर है।प्रत्येक रोलर सुरक्षित और निर्बाध संचालन सुनिश्चित करने के लिए दोनों सिरों पर असर इकट्ठा के साथ सुसज्जित हैअसाधारण संरचनात्मक कठोरता और मजबूत प्रभाव प्रतिरोध के साथ, रोलर्स शीटों को उनकी सतह पर लगातार, कम घर्षण आंदोलन की अनुमति देते हैं।
2. केन्द्रक यंत्र
यह उपकरण केंद्र और स्थिति तंत्र के 5 सेट के साथ विन्यस्त है जिसमें दो केंद्र ब्लॉक सिंक्रोनस रूप से संचालित और परिशुद्धता गाइड रेल द्वारा निर्देशित होते हैं।,वायु सिलेंडर दो जोड़े के केंद्र ब्लॉक को एक दूसरे की ओर ले जाने के लिए संचालित करता है, जिससे शीट सामग्री का सटीक केंद्र और सुरक्षित क्लैंपिंग हो जाता है।रैखिक स्थिति क्षमता सुनिश्चित करता है कि चौड़ाई विचलन चादर के दोनों ओर समान रूप से वितरित कर रहे हैं, निरंतर प्रसंस्करण परिशुद्धता बनाए रखने के लिए।
3. एक्स-अक्ष मुख्य क्लैंप फ़ीडिंग डिवाइसः 2 सेट
इस बीम छिद्रण मशीन लाइन में एक सर्वो मोटर, परिशुद्धता reducer, फ्लोटिंग हाइड्रोलिक क्लैंप, परिशुद्धता रैखिक गाइड रेल, परिशुद्धता रैक, और समर्थन संरचनाएं शामिल हैं।सर्वो मोटर सटीक reducer के माध्यम से घूर्णन में हेलिकल गियर ड्राइव करने के लिए शक्ति प्रसारित करता है, और आगे रैक तंत्र के माध्यम से रैखिक गति में घूर्णन गति परिवर्तित करता है। परिशुद्धता रैखिक स्लाइड रेल द्वारा निर्देशित, खिला घटकों सटीक खिला संचालन निष्पादित,सटीक और स्थिर शीट सामग्री परिवहन सुनिश्चित करनाफ़ीडिंग क्लैंप एक फ्लोटिंग संरचनात्मक डिजाइन को अपनाता है, जो थोड़ा विकृत शीट सामग्री के लिए मजबूत अनुकूलन क्षमता प्रदान करता है। यह उच्च क्लैंपिंग बल, विश्वसनीय क्लैंपिंग प्रदर्शन की विशेषता है,और निरंतर परिचालन स्थिरता।
ऑटोमोटिव अनुदैर्ध्य बीम फ्लैट प्लेटों के लिए सीएनसी छिद्रण लाइन एक पुश-पुल क्लैंपिंग व्यवस्था को अपनाती है। क्लैंपिंग तंत्र अनुदैर्ध्य बीम के दोनों सिरों पर मध्य वर्गों को सुरक्षित करता है।इस clamping विधि किनारे ऊंचाई विचलन के साथ प्लेटों की विश्वसनीय निर्धारण सुनिश्चित करता हैक्लैंपिंग उपकरण मुख्य मशीन इकाई के दोनों ओर सममित रूप से स्थित हैं।
प्रदर्शनी में इस उत्पादन लाइन द्वारा ही निर्मित पूर्ण अनुदैर्ध्य बीम के नमूनों का एक सावधानीपूर्वक चयनित चयन प्रदर्शित किया गया है।ये नमूने खनन ट्रकों और विशेष प्रयोजन वाहनों के लिए अनुकूलित विनिर्देशों की एक विस्तृत श्रृंखला को कवर करते हैंवे उपकरण की मुख्य कार्य क्षमताओं का एक ठोस प्रदर्शन करते हैं, जिसमें सटीक छेद की स्थिति, चिकनी छिद्रित किनारों,और तैयार workpieces के समग्र संरचनात्मक स्थिरता.
हल्के ट्रकों के लिए यह फ्लैट बीम छिद्रण उपकरण लाइन एक कस्टम विकसित समाधान है, विशेष रूप से ऑटोमोटिव फ्लैट अनुदैर्ध्य बीमों के छिद्रण संचालन के लिए इंजीनियर किया गया है।यह मुख्य रूप से ट्रकों और विशेष प्रयोजन वाहनों के मुख्य बीमों को संसाधित करने के लिए डिज़ाइन किया गया है, इन भारी-भरकम और कस्टम-निर्मित ऑटोमोटिव लोड-बेयरिंग घटकों की संरचनात्मक असेंबली आवश्यकताओं को पूरा करने के लिए उच्च-सटीक छेद मशीनिंग प्रदान करता है।
