उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| प्लेट का आकार: | 1500x800 मिमी | प्लेट की मोटाई: | 5~25मिमी |
|---|---|---|---|
| छिद्रण बल: | 1000/1200kN | अंकन बल: | 800/1000kN |
| सीएनसी या नहीं: | सीएनसी | डाई-स्टेशन: | 4 |

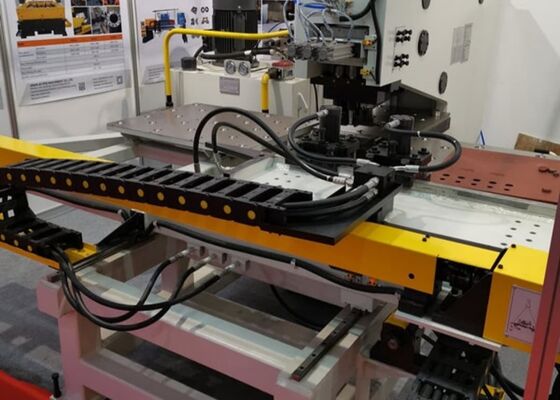

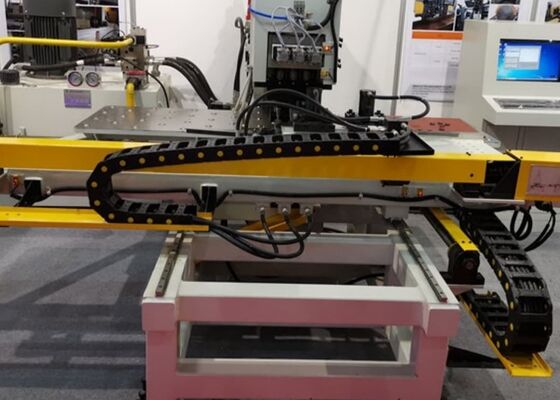

सीएनसी प्लेट छिद्रण मशीन अधिकतम ड्रिलिंग व्यास 50 मिमी और बीटी50 कॉपर के साथ धातु शीट ड्रिलिंग के लिए
लागू उद्योग:
सीएनसी प्लेट छिद्रण और ड्रिलिंग मशीन विशेष रूप से स्टील टॉवर विनिर्माण उद्योग में स्टील प्लेटों पर छिद्रण, अंकन और ड्रिलिंग कार्यों के लिए डिज़ाइन की गई है।यह व्यापक रूप से पंचिंग के लिए उपयोग किया जाता है, ड्रिलिंग और अन्य औद्योगिक क्षेत्रों में धातु प्लेटों पर मार्किंग कार्यप्रवाह।
विनिर्देशः
| मॉडल | BNC100 | BNCZ100 | BNHD120 | |||
| काम के टुकड़े का अधिकतम आकार (मिमी) | 1500×800 | |||||
| अधिकतम छिद्रण व्यास (मिमी) | Φ26 | |||||
| अधिकतम ड्रिलिंग व्यास (मिमी) | / | Φ50 | ||||
| ड्रिलिंग स्पिंडल का कॉपर | / | / | बीटी50 | |||
| प्लेट की मोटाई (मिमी) | मुक्का मारना | ५२५ (Q235) | ||||
| ड्रिलिंग | / | 40 | ||||
| छिद्रण बल (kN) | 1000/ 1200 | |||||
| मार्किंग बल (kN) | 800/ 1000 | |||||
| छेद और प्लेट के किनारे के बीच न्यूनतम दूरी (मिमी) | मुक्का मारना | 25 | ||||
| ड्रिलिंग | / | छेद व्यास पर निर्भर करता है | ||||
| अक्षर का आकार ((मिमी) | 14×10×19 | |||||
| चरित्र की मात्रा | 12 | |||||
| डाई-स्टेशन | 3 | 4 | ||||
| ड्रिलिंग की फ़ीडिंग गति (मिमी/मिनट) | / | 25~280 | 0~5000 | |||
| ड्रिलिंग स्पिंडल का स्ट्रोक ((मिमी) | / | 180 | 350 | |||
| ड्रिलिंग स्पिंडल की घूर्णन गति ((r/min) | / | 120~560 | 30~3000 | |||
| प्रोग्रामिंग मोड |
कमांड प्रोग्रामिंग, ऑटो सीएडी ड्राइंग या लेआउट सॉफ्टवेयर |
|||||
| कुल आयाम L×W×H (m) | 3.2×3×19 | 3.2×3×26 | 3.3×3.2×3 | |||
उत्पाद की विशेषता:
1सीएनसी चैनल स्टील पंचिंग और मार्किंग मशीन का फ्रेम सी-टाइप प्लेट वेल्डिंग के माध्यम से निर्मित किया जाता है, जो असाधारण संरचनात्मक कठोरता और पर्याप्त परिचालन रिक्ति प्रदान करता है।तीन डाई स्टेशनों के साथ सुसज्जित (एक अंकन कार्यों के लिए नामित), उपकरण कार्यप्रवाह दक्षता को अनुकूलित करने के लिए स्वचालित डाई स्टेशन स्विचिंग को सक्षम करता है। इसकी क्लैंपिंग तंत्र एक विस्तृत श्रृंखला के वर्कपीस के लिए बहुमुखी अनुकूलनशीलता प्रदर्शित करता है,पोजिशनिंग डेटा के रूप में एक शून्य-संदर्भ बैफल का उपयोग करनाएक्स और वाई अक्षों की गति को सर्वो मोटर्स द्वारा नियंत्रित किया जाता है और उच्च परिशुद्धता वाले गेंद शिकंजा के माध्यम से प्रेषित किया जाता है,एक प्रोग्रामेबल लॉजिक कंट्रोलर (पीएलसी) के साथ पंचिंग स्थिति विनियमन की देखरेख, इस प्रकार पूरी मशीनिंग प्रक्रिया के पूर्ण स्वचालन को प्राप्त करनाएक बार जब ऑपरेटर द्वारा वर्कपीस प्रोग्राम दर्ज किया जाता है, तो इसे दोहराए जाने वाले उत्पादन चक्रों के लिए लगातार संग्रहीत, पुनर्प्राप्त और पुनः उपयोग किया जा सकता है।
2सीएनसी इस्पात ड्रिलिंग मशीन में कंप्यूटर न्यूमेरिकल कंट्रोल (सीएनसी) तकनीक और सर्वो मोटर चालित फीड तंत्र शामिल हैं।असाधारण परिचालन दक्षता और लगातार कार्य टुकड़ा सटीकता की गारंटी.
3प्रमुख कार्यात्मक घटक मॉड्यूलर डिजाइन को अपनाते हैं, जिससे सरल रखरखाव और अनुकूलित मरम्मत कार्यप्रवाह की सुविधा होती है।
4सीएनसी धातु प्लेट छिद्रण और अंकन मशीन एक ही धातु प्लेट पर छिद्रण, अंकन और ड्रिलिंग प्रक्रियाओं के एकीकरण को सक्षम बनाती है,एक ही परिचालन चक्र में बहु-प्रक्रिया समेकन प्राप्त करना.
5ड्रिलिंग मशीन यूनिट में मुख्य कार्यक्षमताएं शामिल हैं जिनमें तेजी से उतरना, धीमी गति से काम करना,और तेजी से वापस लेने के लिए जो सभी काफी वास्तविक दुनिया अनुप्रयोग परिदृश्यों में परिचालन दक्षता में सुधार.
6एक बुद्धिमान दोष स्व-निदान प्रणाली से लैस, उपकरण ऑपरेशनल अनियमितताओं की समय पर पहचान करने में सक्षम बनाता है,सक्रिय रखरखाव प्रथाओं की सुविधा और स्थिर उत्पादन निरंतरता सुनिश्चित करना.
7प्रोग्रामिंग प्रक्रिया को उपयोगकर्ता-केंद्रित उपयोगिता के साथ डिज़ाइन किया गया हैः ऑपरेटर नियंत्रण प्रणाली में छेद व्यास, छेद स्थिति निर्देशांक और वर्कपीस बैच वॉल्यूम इनपुट करने में सक्षम हैं।इसके अतिरिक्त, यह लोफ्टिंग सॉफ्टवेयर द्वारा उत्पन्न कार्यक्रमों के कार्यान्वयन का समर्थन करता है, या सुचारू कार्यक्रम निष्पादन प्राप्त करने के लिए सीएडी / सीएएम फ़ाइल रूपांतरण की अनुमति देता है।
मशीन का विवरण:
यह पेशेवर धातु प्रसंस्करण उपकरण मुख्य रूप से स्टील टॉवर विनिर्माण उद्योग में स्टील प्लेटों पर पंचिंग, मार्किंग और ड्रिलिंग संचालन के लिए इंजीनियर है।यह बेहतर मशीनिंग परिशुद्धता प्रदान करता है, कठोर सहिष्णुता आवश्यकताओं और सतह परिष्करण मानकों का अनुपालन करते हैं। इस्पात टॉवर क्षेत्र के अलावा, यह बहुक्रियाशील उपकरण विश्वसनीय पंचिंग, ड्रिलिंग,और औद्योगिक क्षेत्रों की एक विस्तृत श्रृंखला में धातु प्लेटों के लिए अंकन समाधानयह सभी प्रकार के धातु के काम के टुकड़ों के लिए निरंतर परिचालन दक्षता और प्रसंस्करण सटीकता बनाए रखता है,इस प्रकार विभिन्न औद्योगिक अनुप्रयोगों में कार्यप्रवाह उत्पादकता और उत्पाद गुणवत्ता में सुधार.
