उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| समारोह: | बीम पंचिंग | प्लेट की मोटाई (मिमी): | 4-9 |
|---|---|---|---|
| सामग्री तन्य शक्ति (एमपीए): | Max.750 | वर्कपीस लंबाई (मिमी): | 4000-12000 मिमी |
| नाममात्र बल: | 1200 केएन | वर्कपीस कैम्बर (मिमी): | ≤7/12m |
| फीडिंग स्पीड एक्स: | 50 मीटर/मिनट | फ़ीडिंग गति Y: | 30 मी/मिनट |
| प्रमुखता देना: | सीएनसी हल्के ट्रक बीम छिद्रण मशीन,8000 मिमी लंबाई सीएनसी छिद्रण मशीन,मोटी अनुदैर्ध्य बीम छिद्रण मशीन |
||

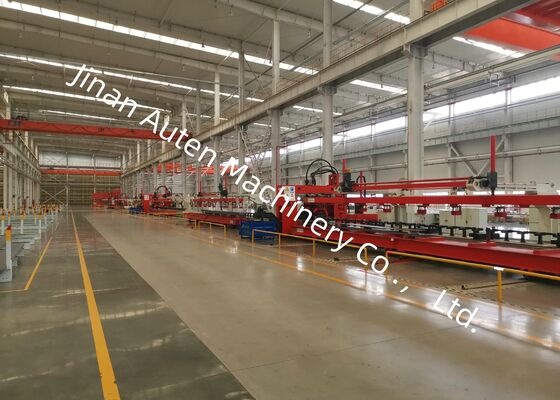

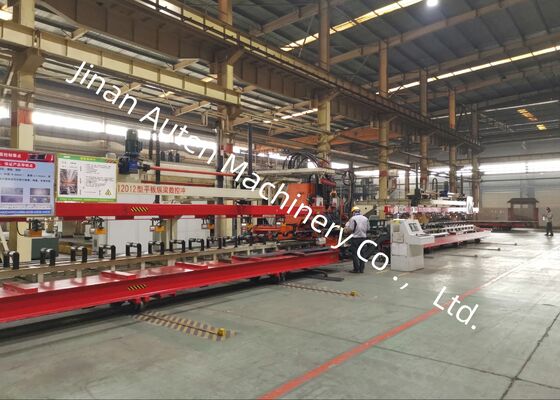

25 मॉड्यूल सीएनसी लाइट ट्रक बीम पंचिंग मशीन मोटी अनुदैर्ध्य बीम 8000 मिमी लंबाई के साथ
आवेदन:
हमारी कंपनी ने उच्च-शक्ति वाले ऑटोमोटिव अनुदैर्ध्य बीम की पंचिंग के लिए विशेष रूप से तैयार की गई एक उन्नत, उच्च-दक्षता और उच्च-सटीकता वाली स्वचालित शीट धातु प्रसंस्करण प्रणाली को डिजाइन और विकसित किया है। यह उत्पादन लाइन विशेष वाहनों, जैसे खनन ट्रकों और अन्य भारी-भरकम अनुप्रयोगों में उपयोग किए जाने वाले अल्ट्रा-वाइड और अल्ट्रा-थिक अनुदैर्ध्य बीम को संसाधित करने के लिए आदर्श है।
मुख्य तकनीकी पैरामीटर:
| नहीं। | नाम | मान |
| 1 | नाममात्र बल | 1200KN |
| 2 | प्रसंस्करण प्लेट आकार और सीमा | |
| 3 | लंबाई | 4000~8000मिमी |
| चौड़ाई | 200~550मिमी | |
| मोटाई | 3~6मिमी | |
| आने वाली शीट सामग्री सिकल बेंडिंग | ≤7मिमी/10मी | |
| एक्स-अक्ष शीट असमानता | ≤10मिमी/1000मिमी, ≤20मिमी/8000मिमी | |
| वाई-अक्ष शीट असमानता | 5मिमी | |
| शीट वार्पिंग | ≤50मिमी | |
| शीट सामग्री यांत्रिक गुण | σb=510~850N/mm2 | |
| 4 | अधिकतम पंचिंग व्यास | φ60मिमी |
| 5 | मॉड्यूल की संख्या | 25 |
| 6 | अधिकतम गति | |
| एक्स-अक्ष | अधिकतम=50मी/मिनट | |
| वाई-अक्ष | अधिकतम=30मी/मिनट | |
| 7 | प्रसंस्करण सटीकता | |
| एक्स-अक्ष | ±0.25/600मिमी, ±0.50 / 3000मिमी, ±0.7 / 8000मिमी | |
| वाई-अक्ष | ±0.2मिमी / 600मिमी | |
| 8 | प्रसंस्करण विधि | फ़िल्टरेशन |
| 9 | संदर्भ |
एक्स-अक्ष प्लेट की लंबाई के साथ है, और छेद का एक्स-निर्देशांक प्लेट के अंत पर आधारित है; वाई-अक्ष प्लेट की चौड़ाई है, और संदर्भ केंद्र रेखा है। |
| 11 | संचालन मोड | मैनुअल, स्वचालित |
उत्पाद सुविधाएँ
1. नियंत्रण प्रणाली 828D सीएनसी सिस्टम से सुसज्जित है, जिसे सर्वो मोटर-संचालित फीडिंग द्वारा पूरक किया गया है। यह सेटअप इष्टतम परिचालन दक्षता सुनिश्चित करता है और वर्कपीस में लगातार सटीकता बनाए रखता है।
2. एक सर्वो-संचालित केंद्रीय केंद्रीकरण उपकरण फीडिंग सपोर्ट रोलर पर स्थापित है, जिससे यह 0 से 200 मिमी तक की ऊंचाई के अंतर को समायोजित करते हुए, विभिन्न क्रॉस-सेक्शन वाली प्लेटों को प्रभावी ढंग से संसाधित कर सकता है।
3. सिस्टम को विभिन्न व्यास के 25 मोल्ड तक समायोजित करने के लिए डिज़ाइन किया गया है, जिसमें एक त्वरित और उपयोगकर्ता के अनुकूल मोल्ड स्थापना प्रक्रिया है।
4. प्लेटों की लोडिंग, पंचिंग और अनलोडिंग पूरी तरह से स्वचालित है, जिससे श्रम की आवश्यकताएं काफी कम हो जाती हैं और परिचालन दक्षता बढ़ जाती है।
5. अपशिष्ट सामग्री स्वचालित रूप से बाहर निकल जाती है और एकत्र की जाती है, जिससे एक सुव्यवस्थित और कुशल उत्पादन प्रक्रिया सुनिश्चित होती है।
6. स्वचालित प्रोग्रामिंग सॉफ्टवेयर AUTOCAD या अन्य CAD अनुप्रयोगों द्वारा उत्पन्न .DXF फ़ाइलों से सीधे ग्राफिक्स आयात करने में सक्षम है। एक उपयोगकर्ता-अनुकूल मानव-मशीन इंटरफ़ेस के माध्यम से, यह मशीन टूल प्रसंस्करण कार्यक्रमों का स्वचालित निर्माण करता है, जिससे समय की बचत होती है और त्रुटियों की संभावना कम हो जाती है।
प्रदर्शनी में इस उत्पादन लाइन द्वारा उत्पादित पूर्ण अनुदैर्ध्य बीम नमूनों का एक क्यूरेटेड संग्रह प्रदर्शित किया गया है, जो खनन ट्रकों और विशेष वाहनों में उपयोग की जाने वाली विभिन्न विशिष्टताओं का प्रतिनिधित्व करता है। ये नमूने छेद की स्थिति की सटीकता, पंच किए गए किनारों की चिकनाई और समग्र संरचनात्मक अखंडता को प्रभावी ढंग से उजागर करते हैं, जिससे ग्राहकों और निरीक्षकों को उपकरण की मशीनिंग क्षमताओं का दृश्य रूप से आकलन करने की अनुमति मिलती है।
यह मशीन विशेष रूप से ऑटोमोटिव क्षेत्र के भीतर फ्लैट अनुदैर्ध्य बीम पर पंचिंग संचालन के लिए डिज़ाइन किए गए विशेष उपकरण का एक टुकड़ा है। यह मुख्य रूप से ट्रकों और विशेष वाहनों के मुख्य बीम को संसाधित करने के लिए अभिप्रेत है, इन भारी-भरकम, कस्टम-डिज़ाइन किए गए ऑटोमोटिव लोड-असर घटकों की संरचनात्मक असेंबली आवश्यकताओं को पूरा करने के लिए सटीक छेद निर्माण सुनिश्चित करता है।
