सीएनसी ड्रिलिंग, पंचिंग, कटिंग, मिलिंग, एंगल्स, बीम्स, प्लेट्स और फ्लैंगेस की मशीन बनाने के लिए चीन शीर्ष गुणवत्ता निर्माण!
नए करो, अच्छे करो!
|
|
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| प्लेट का आकार: | 1500x800 मिमी | प्लेट की मोटाई: | 5~25मिमी |
|---|---|---|---|
| छिद्रण बल: | 1000/1200kN | अंकन बल: | 800/1000kN |
| सीएनसी या नहीं: | सीएनसी | डाई-स्टेशन: | 4 |
| प्रमुखता देना: | 1500x800mm सीएनसी प्लेट पंचिंग मशीन,स्टील प्लेटों के लिए सीएनसी पंचिंग मशीन,धातु घटक सीएनसी प्लेट पंच |
||

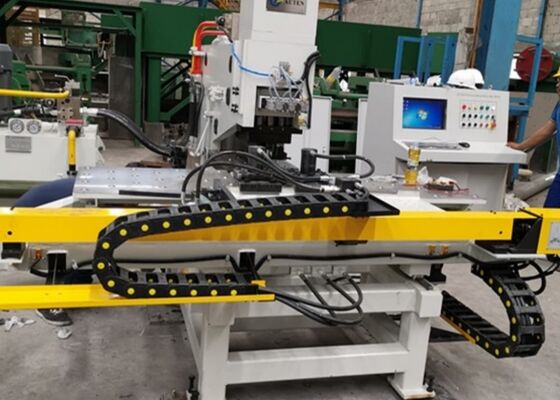

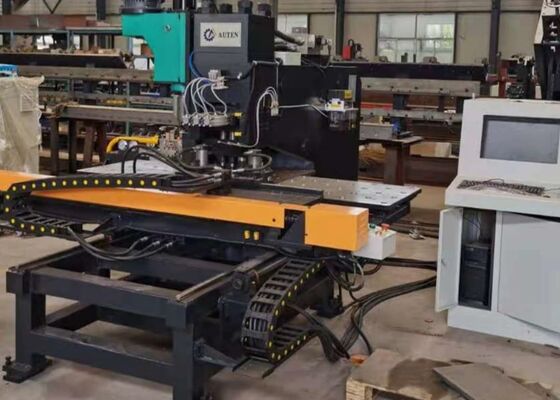

स्टील प्लेट और विभिन्न धातु घटकों के लिए 1500×800mm वर्कपीस सीएनसी प्लेट पंचिंग मशीन
लागू उद्योग:
विशेष रूप से स्टील टावर विनिर्माण क्षेत्र के लिए डिज़ाइन किया गया, यह सीएनसी प्लेट पंचिंग और ड्रिलिंग मशीन स्टील प्लेट वर्कपीस के लिए पंचिंग, मार्किंग और ड्रिलिंग संचालन में बेहतर सटीकता सुनिश्चित करती है। इसके अतिरिक्त, यह उल्लेखनीय परिचालन लचीलापन प्रदान करता है, जो विभिन्न औद्योगिक अनुप्रयोगों में धातु घटकों की एक विस्तृत श्रृंखला पर पंचिंग, ड्रिलिंग और मार्किंग कार्यों को करने में सक्षम है।
विशेष विवरण:
| मॉडल | BNC100 | BNCZ100 | BNHD120 | |||
| वर्क पीस का अधिकतम आकार (मिमी) | 1500×800 | |||||
| अधिकतम पंचिंग व्यास (मिमी) | Φ26 | |||||
| अधिकतम ड्रिलिंग व्यास (मिमी) | / | Φ50 | ||||
| ड्रिलिंग स्पिंडल का टेपर | / | / | BT50 | |||
| प्लेट की मोटाई (मिमी) | पंचिंग | 5～25 (Q235) | ||||
| ड्रिलिंग | / | 40 | ||||
| पंचिंग बल (kN) | 1000/ 1200 | |||||
| मार्किंग बल (kN) | 800/ 1000 | |||||
| छेद और प्लेट के किनारे के बीच की न्यूनतम दूरी (मिमी) | पंचिंग | 25 | ||||
| ड्रिलिंग | / | छेद के व्यास पर निर्भर करता है | ||||
| अक्षर का आकार(मिमी) | 14×10×19 | |||||
| अक्षरों की मात्रा | 12 | |||||
| डाई-स्टेशन | 3 | 4 | ||||
| ड्रिलिंग की फीडिंग गति (मिमी/मिनट) | / | 25~280 | 0~5000 | |||
| ड्रिलिंग स्पिंडल का स्ट्रोक(मिमी) | / | 180 | 350 | |||
| ड्रिलिंग स्पिंडल की घूर्णन गति(r/min) | / | 120~560 | 30~3000 | |||
| प्रोग्रामिंग मोड |
कमांड प्रोग्रामिंग, ऑटो कैड ड्राइंग या लेआउट सॉफ़्टवेयर |
|||||
| कुल आयाम L×W×H (m) | 3.2×3×1.9 | 3.2×3×2.6 | 3.3×3.2×3 | |||
उत्पाद सुविधा:
1. C-प्रकार की प्लेट वेल्डिंग का उपयोग करके निर्मित, सीएनसी चैनल स्टील पंचिंग और मार्किंग मशीन का फ्रेम असाधारण संरचनात्मक स्थिरता प्रदान करता है और संचालन के लिए पर्याप्त स्थान प्रदान करता है। तीन डाई स्टेशनों (एक विशेष रूप से मार्किंग के लिए समर्पित) से लैस, सिस्टम स्वचालित डाई स्टेशन इंडेक्सिंग की अनुमति देता है, जिससे परिचालन दक्षता बढ़ती है। क्लैंपिंग तंत्र शून्य-संदर्भ बाफ़ल का उपयोग करके वर्कपीस की एक विस्तृत श्रृंखला के साथ बहुमुखी संगतता सुनिश्चित करता है। वर्कपीस को सुचारू हैंडलिंग सुनिश्चित करने के लिए बॉल-बेयरिंग वर्कटेबल पर सुरक्षित रूप से रखा जाता है। X और Y अक्ष की गति सर्वो मोटर्स द्वारा संचालित होती है और उच्च-सटीक बॉल स्क्रू के माध्यम से प्रेषित होती है, जिसमें प्रोग्रामेबल लॉजिक कंट्रोलर (PLC) द्वारा पंचिंग स्थिति संरेखण को नियंत्रित किया जाता है, जो मशीनिंग प्रक्रिया के पूर्ण स्वचालन को सुनिश्चित करता है। एक बार ऑपरेटर वर्कपीस प्रोग्राम इनपुट कर देता है, तो इसे बैच उत्पादन रन के लिए सहेजा, वापस बुलाया और पुन: उपयोग किया जा सकता है।
2. सीएनसी स्टील ड्रिलिंग मशीन उन्नत कंप्यूटर न्यूमेरिकल कंट्रोल (सीएनसी) तकनीक और सर्वो मोटर-चालित फीड सिस्टम को शामिल करती है, जो वर्कपीस में बेहतर परिचालन दक्षता और लगातार सटीकता की गारंटी देती है।
3. प्रमुख कार्यात्मक घटकों को एक मॉड्यूलर दृष्टिकोण के साथ डिज़ाइन किया गया है, जो आसान रखरखाव और सुव्यवस्थित मरम्मत प्रक्रियाओं की सुविधा प्रदान करता है।
4. सीएनसी मेटल प्लेट पंचिंग और मार्किंग मशीन एक ही मेटल प्लेट पर पंचिंग, मार्किंग और ड्रिलिंग संचालन के निर्बाध एकीकरण को सक्षम करती है, जो एक ही परिचालन चक्र के भीतर बहु-प्रक्रिया कार्यक्षमता प्राप्त करती है।
5. ड्रिलिंग मॉड्यूल में आवश्यक कार्यात्मक विशेषताएं शामिल हैं जैसे कि तेजी से नीचे की ओर फीड, सटीक मशीनिंग प्रगति, और त्वरित रिट्रैक्शन - ये सभी व्यावहारिक कार्य वातावरण में परिचालन दक्षता में काफी सुधार करते हैं।
6. एक बुद्धिमान स्व-निदान दोष प्रणाली से लैस, मशीन परिचालन मुद्दों की तुरंत पहचान करने की अनुमति देती है, जिससे सक्रिय रखरखाव क्रियाएं सक्षम होती हैं और निरंतर उत्पादन विश्वसनीयता सुनिश्चित होती है।
7. प्रोग्रामिंग प्रक्रिया को उपयोगकर्ता के अनुकूल संचालन पर ध्यान केंद्रित करते हुए सावधानीपूर्वक डिज़ाइन किया गया है: ऑपरेटर सीधे नियंत्रण प्रणाली में छेद के व्यास, छेद की स्थिति निर्देशांक और वर्कपीस बैच मात्रा दर्ज कर सकते हैं। इसके अतिरिक्त, सिस्टम पेशेवर लॉफ्टिंग सॉफ़्टवेयर द्वारा उत्पन्न कार्यक्रमों के निष्पादन का समर्थन करता है या CAD/CAM फ़ाइलों के सीधे रूपांतरण की अनुमति देता है, जो सुचारू और कुशल प्रोग्राम कार्यान्वयन सुनिश्चित करता है।
मशीन विवरण:
यह विशेष धातु कार्य प्रणाली स्टील टावर विनिर्माण उद्योग के लिए स्टील प्लेटों पर पंचिंग, मार्किंग और ड्रिलिंग संचालन करने के लिए कस्टम-डिज़ाइन की गई है। यह असाधारण मशीनिंग सटीकता सुनिश्चित करता है, जो सख्त सहिष्णुता विनिर्देशों और सतह खत्म आवश्यकताओं को पूरा करता है। स्टील टावर क्षेत्र में इसके अनुप्रयोग के अलावा, यह अत्यधिक अनुकूलनीय उपकरण औद्योगिक क्षेत्रों की एक विस्तृत श्रृंखला में धातु प्लेटों के लिए विश्वसनीय पंचिंग, ड्रिलिंग और मार्किंग क्षमताएं प्रदान करता है। यह सभी प्रकार के धातु वर्कपीस के लिए लगातार परिचालन दक्षता और प्रसंस्करण सटीकता बनाए रखता है, जिससे विविध औद्योगिक अनुप्रयोगों में वर्कफ़्लो का अनुकूलन होता है और उत्पाद की गुणवत्ता में सुधार होता है।
