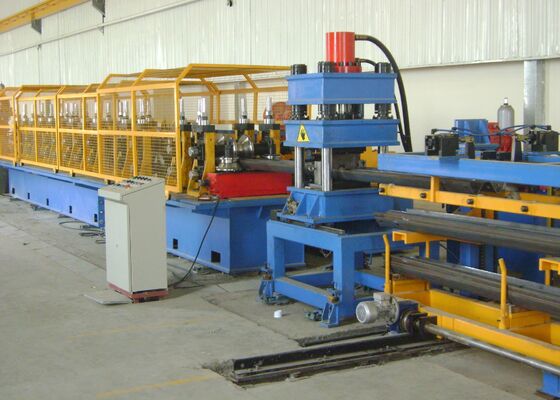

मॉडल RF300 हाईवे टू-वेव कोल्ड बेंडिंग फॉर्मिंग ऑटोमैटिक प्रोडक्शन लाइन गार्डरेल उपयोग के लिए

मॉडल RF300 हाईवे टू-वे कोल्ड बेंडिंग फॉर्मिंग ऑटोमैटिक प्रोडक्शन लाइन गार्डरेल उपयोग के लिए

उत्पाद परिचय:

हाईवे गार्ड रेल बनाने की लाइन, हाईवे सुरक्षा गार्डिंग प्रोडक्शन लाइन, गार्डरेल बनाने की लाइन मूल एकल शीट से मल्टी-प्रोसेस, निर्बाध उत्पादन प्राप्त कर सकती है, जिसमें अनकॉइलिंग, लेवलिंग, पंचिंग, फॉर्मिंग, और एक सतत उत्पादन में कतरन शामिल है, ताकि उत्पाद की उपस्थिति मानक हो, पंचिंग सुसंगत हो और स्थापना आसान हो। उत्पादन लाइन में उच्च उत्पादन गति, ऑनलाइन पंचिंग और निरंतर मोल्डिंग उत्पादन है, जो संचालित करने और कम श्रम का उपयोग करने में आसान है।

उत्पाद विन्यास:

नोट: बोर्ड प्रकार का चित्र खरीदार और विक्रेता द्वारा अंतिम रूप से हस्ताक्षरित और पुष्टि किए गए चित्र के अधीन होगा।

उत्पादन प्रक्रिया:

उत्पादन लाइन को निम्नलिखित प्रक्रिया प्रवाह के अनुसार संचालित किया जाता है: अनकॉइलिंग → लूप (भंडारण) → सर्वो लेवलिंग फीडिंग → 315T पंचिंग (कटिंग) + पंचिंग और स्ट्रेंथनिंग प्रेस → कोल्ड बेंडिंग → डिस्चार्जिंग

यूनिट विन्यास और उद्देश्य

अनकॉइलर - 1 सेट

अनवाइंडिंग: मशीन सिंगल-सपोर्ट मोड में है। मोटर कॉइल को छोड़ने के लिए अनकॉइलर शाफ्ट को चलाती है, और हाइड्रोलिक पावर अनकॉइलर शाफ्ट के टेंशनिंग डिवाइस को चलाती है ताकि कॉइल को अनकॉइलर शाफ्ट पर स्थिर किया जा सके। टेंशनिंग संरचना वेज-प्रकार की है, और काम करने की स्थिति स्थिर और विश्वसनीय है।

अनकॉइलर एक स्वचालित अनकॉइलर है। जब कॉइल को अनकॉइलर शाफ्ट पर स्थापित किया जाता है, तो पूरी लाइन के वास्तविक संचालन के दौरान अनकॉइलर शाफ्ट सक्रिय रूप से घूमता है, और इसकी कर्षण शक्ति अनकॉइलर मोटर से आती है। अनकॉइलर पूरी लाइन की रनिंग स्पीड के अनुसार कॉइल को स्वचालित रूप से छोड़ सकता है। अनकॉइलर के वास्तविक संचालन की सुरक्षा सुनिश्चित करने के लिए, अनकॉइलर एक वायवीय ब्रेक डिवाइस से लैस है।
अनकॉइलर में 4 बाफ़ल और एक प्रेसिंग आर्म भी शामिल है ताकि अनवाइंडिंग प्रक्रिया के दौरान कॉइल को ढीला होने से रोका जा सके और ऑपरेटर की सुरक्षा सुनिश्चित की जा सके।

भंडारण (साइलो) डिवाइस - 2 सेट

उद्देश्य: अनवाइंडिंग लेवलिंग और पंचिंग मशीन और पंचिंग मशीन और रोल बेंडिंग फॉर्मिंग मशीन के बीच गति बेमेल को बफर करने और विचलन को सही करने के लिए उपयोग किया जाता है। यह पूरी लाइन को सुचारू रूप से और पूरी तरह से चलाता है।

संरचना: भंडारण डिवाइस में दो भाग होते हैं: आर्क रोलर्स और सपोर्टिंग डिवाइस। दो स्टोरेज बिन के दोनों किनारों पर चार समूहों के आर्क रोलर्स हैं। वे आर्क फ्रेम और लचीले रोलर्स के एक समूह से बने हैं। रोलर्स की सतह हार्ड क्रोम प्लेटेड है। डिस्चार्ज बिन के गड्ढे में एक फोटोइलेक्ट्रिक स्विच स्थापित है ताकि सामग्री रोल की स्थिति को गड्ढे में प्रवेश करने के लिए नियंत्रित किया जा सके, ताकि प्रत्येक कार्यशील भाग की गति पूरी तरह से मेल खा सके।

सर्वो लेवलर फीडर - 1 सेट

उद्देश्य: पंचिंग के लिए आवश्यक वास्तविक चरण लंबाई के अनुसार शीट सामग्री को फीड करें। एक बार में कई फीडिंग पैरामीटर सेट किए जा सकते हैं, जो सुविधाजनक और तेज़ है। फीडिंग सटीकता संचित सहिष्णुता के बिना सटीक है।

यह 5-रोलर लेवलिंग (ऊपरी परत पर 2 रोलर्स, निचली परत पर 3 रोलर्स, स्क्रू एडजस्टमेंट), 1 जोड़ी गाइड रोलर्स, फीडिंग रोलर्स का वायवीय क्लैंपिंग, आवृत्ति रूपांतरण गति विनियमन, और विद्युत स्विच नियंत्रण को अपनाता है। लेवलिंग मशीन के सामने एक टेलीस्कोपिक फावड़ा हेड और एक प्रेसिंग डिवाइस भी है ताकि यह सुनिश्चित किया जा सके कि कच्चा माल रोल लेवलिंग मशीन में सुचारू रूप से और सुरक्षित रूप से प्रवेश करे।
संरचना: इसमें एक फ्रेम, एक क्लैंपिंग सिस्टम और एक सर्वो ड्राइव सिस्टम शामिल है।
