ऑटोमैटिक हाईवे गार्डरेल रोल फोर्मिंग बीम बोर्ड बनाने की मशीनरी Ф508mm कॉइल आंतरिक व्यास

ऑटोमैटिक हाईवे गार्डरेल रोल फोर्मिंग बीम बोर्ड बनाने की मशीनरी Ф508mm कॉइल आंतरिक व्यास

उत्पाद का परिचय:

राजमार्ग सुरक्षा रेल लाइन बनाने राजमार्ग सुरक्षा सुरक्षा उत्पादन लाइन सुरक्षा रेल बनाने लाइन बहु प्रक्रिया, निर्बाध उत्पादन, सेट uncoiling के मूल एकल शीट प्राप्त कर सकते हैं,समतल करना, एक निरंतर उत्पादन में पंचिंग, बनाने, कतरनी, ताकि उत्पाद उपस्थिति मानक, पंचिंग लगातार स्थापना आसान है। उत्पादन लाइन उच्च उत्पादन गति है,ऑन-लाइन पंचिंग और निरंतर मोल्डिंग उत्पादन, संचालित करने में आसान है और कम श्रम का उपयोग करता है।

उत्पाद विन्यासः

नोटः बोर्ड प्रकार के चित्र को खरीदार और विक्रेता द्वारा अंतिम रूप से हस्ताक्षरित और पुष्टि किए गए चित्र के अधीन किया जाना चाहिए।

उत्पादन प्रक्रिया:

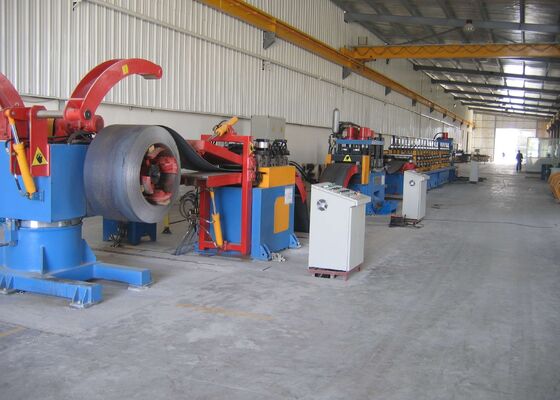

उत्पादन लाइन निम्नलिखित प्रक्रिया प्रवाह के अनुसार संचालित की जाती है:अनरोलिंग → लूप (स्टोरेज) → सर्वो लेवलिंग फीडिंग → 315T पंचिंग (कटिंग) + पंचिंग और मजबूत प्रेस → कोल्ड बेंडिंग → डिस्चार्जिंग

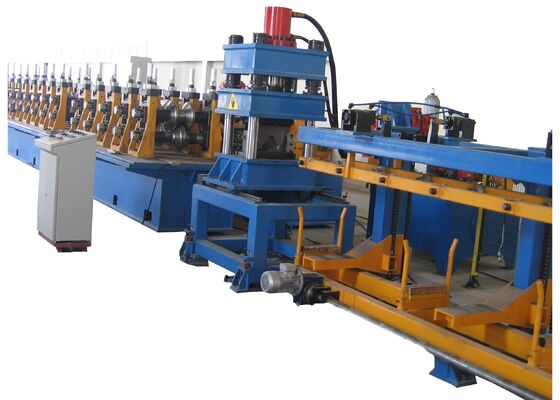

रोल बनाने की मशीन - 1 सेट

उद्देश्यः रोल झुकने की प्रक्रिया के माध्यम से आवश्यक इंटरफ़ेस आकार प्राप्त करने के लिए प्रयोग किया जाता है।

संरचनाः बनाने की इकाई एक स्वतंत्र फ्रेम (त्वरित परिवर्तन चाप शैली) को अपनाती है। मोटर और रिड्यूसर द्वारा संचालित, और एक कमी बॉक्स द्वारा संचालित। बनाने वाले रोलर को पेशेवर सॉफ्टवेयर द्वारा डिज़ाइन किया गया है।सामग्री उच्च गुणवत्ता वाले मोल्ड स्टील Cr12 से बना है, HRC58 ~ 62 की कठोरता के साथ (भौतिक विशेषताएं अमेरिकी सामग्री D2 के बराबर हैं। रोलर की सतह को ठीक मशीनिंग के बाद पॉलिश किया जाता है।रोलर में उच्च परिशुद्धता और लंबा जीवन है.
निचली शाफ्ट संचालित होती है, और यदि आवश्यक हो तो ऊपरी और निचली शाफ्ट सिंक्रोन गियर का उपयोग करते हैं। मुख्य ड्राइव एक कमी बॉक्स द्वारा संचालित होता है।कमी बॉक्स की वस्तु सामग्री ZG45 या स्टील प्लेट वेल्डिंग है.
मेहराब का बाहरी नट बाएं हाथ (नीचे शाफ्ट) और दाएं हाथ (ऊपरी शाफ्ट) है।

हाइड्रोलिक प्रणाली -2 सेट

उद्देश्य: एक सेट अनवाइडर, लोडिंग ट्रॉली और पंचिंग मशीन के लिए शक्ति प्रदान करता है; दूसरा सेट हाइड्रोलिक काटने के लिए शक्ति समर्थन प्रदान करता है।

संरचनाः पंप और संचयक संयोजन संरचना को अपनाया जाता है, और पंचिंग और कतरनी क्रिया गति तेज है, जो उत्पादन लाइन की गति में सुधार करती है।हवा से ठंडा कूलर उच्च भार और उच्च तापमान के उत्पादन आवश्यकताओं को पूरा करने के लिए गर्मी अपव्यय के लिए प्रयोग किया जाता है. यह हाइड्रोलिक प्रणाली एक तेज हाइड्रोलिक प्रणाली है, जो उच्च गति वाले पंचिंग, होल रोलर और कतरनी कोल्ड बेंडिंग उत्पादन लाइनों के लिए उपयुक्त है। मुख्य हाइड्रोलिक घटक बीजिंग हुआडे उत्पाद हैं।
मुख्य घटक हैंः तेल पंप, मोटर, हाइड्रोलिक वाल्व, सोलेनोइड वाल्व, फिल्टर और हाइड्रोलिक तेल टैंक आदि।
हाइड्रोलिक प्रणाली में एक फिल्टर का प्रयोग किया जाता है और तेल की शुद्धता 6-8 स्तरों तक सुनिश्चित की जाती है।

विद्युत नियंत्रण इकाई -1 सेट

पूरी लाइन पीएलसी और टच स्क्रीन के संयोजन से मानव-मशीन नियंत्रण मोड को अपनाती है। भागों के विनिर्देशों, मात्रा और सिस्टम मापदंडों को टच स्क्रीन के माध्यम से सेट किया जा सकता है।ऑपरेशन निर्देशों के कई सेट एक ही समय में संग्रहीत किया जा सकता हैइसमें उच्च स्तर की स्वचालन क्षमता है और उत्पादन लाइन में असामान्यता की स्थिति में अलार्म का कार्य है।नियंत्रण प्रणाली के माध्यम से पूरे उत्पादन लाइन के संचालन की निगरानी की जा सकती हैबिजली की विफलता या असामान्य स्थिति में बंद होने के बाद, पूर्व निर्धारित कार्य मापदंडों के अनुसार प्रसंस्करण जारी रखा जा सकता है।

मुख्य विद्युत घटकों का वर्णनः
