मॉडल DFCP150 नालीदार प्लेट रोलर बनाने की लाइन पंचिंग होल फंक्शन के साथ

मॉडल DFCP150 छिद्रण छेद समारोह के साथ घुमावदार प्लेट रोलर बनाने की लाइन

उत्पाद का परिचय:

घुमावदार प्लेट रोलर बनाने की लाइन बहु प्रक्रिया, निर्बाध उत्पादन, सेट अनरोलिंग, लेवलिंग, पंचिंग, बनाने की मूल एकल शीट प्राप्त कर सकती है,एक निरंतर उत्पादन में कतरनी, ताकि उत्पाद उपस्थिति मानक, छिद्रण लगातार स्थापना आसान है। उत्पादन लाइन उच्च उत्पादन गति, ऑन लाइन छिद्रण और निरंतर मोल्डिंग उत्पादन है,संचालित करने में आसान और कम श्रम का उपयोग.

उत्पाद विन्यासः

नोटः आदेश की पुष्टि के बाद, दोनों पक्षों को प्रोफाइल ड्राइंग, छिद्रण छेद ड्राइंग और आर्क भाग ड्राइंग पर एक साथ हस्ताक्षर करने की आवश्यकता होती है।

उत्पादन प्रक्रिया:

डिकोइल रेलेवलर - सामग्री लूप ्सर्वो फीडर ्सपंचर ्सपेरियल लूप-- मुख्य रोल पूर्व ्सकटर - वर्कपीस आउटडोर

रोल बनाने वाली लाइन के मुख्य घटक:

डेकोइलर 1 सेट (कोइल कार और सहायक समर्थन सहित)

यह डीओसीलर सिंगल हेड मॉडल है, मोटर डीओसीलर शाफ्ट को स्टील कॉइल खोलने के लिए ड्राइव करता है और हाइड्रोलिक पावर डीओसीलर शाफ्ट को विस्तारित डिवाइस बनाता है ताकि स्टील कॉइल को डीओसीलर शाफ्ट पर अच्छी तरह से तय किया जा सके।खर्च करने वाले भाग की संरचना ′′wedge′′ मॉडल है. जब पूरी लाइन सामान्य कामकाजी स्थिति में होती है, तो डिकोइलर स्वचालित रूप से काम कर रहा होता है। डिकोइलर ऑपरेटर को सुरक्षित बनाने के लिए, डिकोइलर में वायवीय ब्रेक और प्रेस आर्म भी शामिल होते हैं।

यह कार्य प्रक्रिया के दौरान ऑपरेटर की रक्षा करेगा।
डिकोइलर में 4 टुकड़े कच्चे माल की ब्लॉक प्लेट भी शामिल है, ताकि डिकोइलर काम करने की स्थिति में होने पर स्टील कॉइल को डिकोइलर शाफ्ट पर अच्छी तरह से तय किया जा सके।ब्लॉक प्लेट स्थापित किया जा सकता है और वास्तविक कार्य आवश्यकता के अनुसार नीचे हटा दिया.

कॉइल कार:
इसका उपयोग डिकोइलर शाफ्ट से स्टील कॉइल को लोड और अनलोड करने के लिए किया जाता है। कॉइल कार आगे और पीछे की ओर बढ़ सकती है, मोटर ड्राइव कार को स्थानांतरित करने के लिए; कॉइल कार समर्थन तालिका ऊपर और नीचे उठा सकती है,हाइड्रोलिक सिलेंडर इस उपकरण के लिए बिजली की आपूर्ति करता है.
कॉइल कार की मोटर शक्तिः ≈3Kw (अंतिम डिजाइन के अधीन)

सहायक सहायताः
स्टील कॉइल पर लोड होने पर सुरक्षा के लिए डेकोइलर शाफ्ट को बनाने के लिए, इसमें समर्थन के लिए एक सहायक फ्रेम है। सहायक फ्रेम हाइड्रोलिक पावर मॉडल है, यह ऊपर और नीचे जा सकता है।जब सहायक फ्रेम काम कर रहा है, इसके संयुक्त भाग को स्वचालित रूप से लॉक किया जाएगा, यह सहायक फ्रेम को स्थिर रखने के लिए समर्थन डिकोइलर शाफ्ट रख सकता है।
समर्थन वजन:15000 किलोग्राम

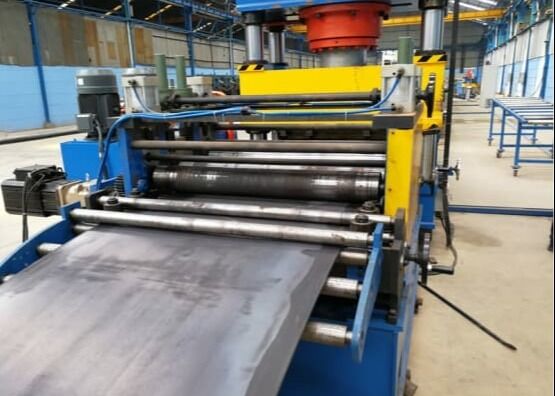

लेवलर मशीन 1 सेट

इस लेवलर में 5 रोलर्स मॉडल का उपयोग किया जाता है। ऊपर की परत में 2 टुकड़े रोलर्स हैं, और नीचे की परत में 3 टुकड़े रोलर्स हैं। रोलर्स की जगह जो ऊपर और नीचे की परत के बीच है, को स्क्रू मंड्रेल द्वारा मैन्युअल रूप से समायोजित किया जा सकता है।
एक जोड़ी गाइड रोल समतल रोलर भाग के सामने स्थापित कर रहे हैं, फ़ीड रोलर अच्छी तरह से वायवीय सिलेंडर द्वारा चिपकाया जाता है। चिपका रोल काम गति ट्रांसड्यूसर द्वारा समायोजित किया जा सकता है,ऑपरेटर इसे वास्तविक कार्य आवश्यकता के अनुसार नियंत्रित कर सकते हैं.
मुख्य लेवलर भाग के सामने, एक विशेष दूरबीन चाकू सिर लेवलर आधार प्लेट पर स्थापित है। जब कच्चे माल लेवलर भाग में मिल जाएगा,यह ढाल ऊपर ले जाएगा और कच्चे माल का मार्गदर्शन करने के लिए आसानी से समतल डिवाइस में पाने के लिए.

आवृत्ति रूपांतरण नियंत्रण

कच्चे माल के इस्पात कोल को आसानी से और सुचारू रूप से लेवलर भाग में लाने के लिए, एक सामग्री गाइडर और प्रेस आर्म को डेकोइलर और लेवलर के बीच स्थापित किया जाता है।इस उपकरण में मुख्य रूप से प्रेस हाथ शामिल है, समर्थन तालिका, खोपड़ी सिर और आदि प्रेस हाथ, समर्थन तालिका और खोपड़ी सिर हाइड्रोलिक सिलेंडर द्वारा संचालित है, प्रेस हाथ एक शक्ति रोलर है, यह खिला मदद करने के लिए प्रयोग किया जाता है।पावर रोलर 3Kw मोटर द्वारा संचालित है. यह भाग ऑपरेटर के लिए समय की बचत होगी, यह समतल भाग में पाने के लिए कच्चे माल शीट खिला सकते हैं मदद कर सकते हैं।

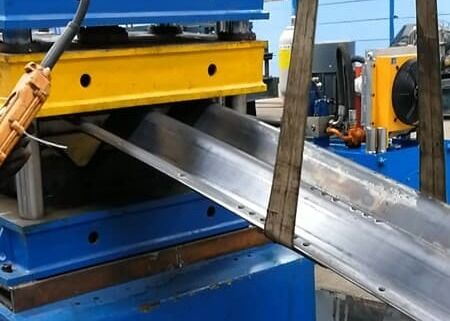

शीरिंग बट वेल्डिंग डिवाइस 1 सेट

कार्यः शीट के बट वेल्डिंग को पूरा करने के लिए शीट के सिर और पूंछ को काट लें।
संरचना: इसमें कतरनी मशीन, सामग्री सिर और सामग्री पूंछ प्रेसिंग डिवाइस, गाइड डिवाइस, वेल्डिंग प्लेटफॉर्म, चुटकी फीडिंग डिवाइस, ड्राइव सिस्टम, आधार आदि शामिल हैं।सामने और पीछे समायोज्य साइड रोलर्स के साथ. फ्रेम एक प्रोफ़ाइल + स्टील प्लेट वेल्डिंग संरचना, हाइड्रोलिक कतरनी, हाइड्रोलिक प्रेसिंग, और प्रेसिंग प्लेटफॉर्म है। तांबा समर्थन प्लेट सेट करें। मैनुअल आर्गन आर्क वेल्डिंग, मैनुअल पीसने।वेल्डिंग मशीन के उपयोगकर्ता को इसे स्वयं तैयार करना चाहिए.
