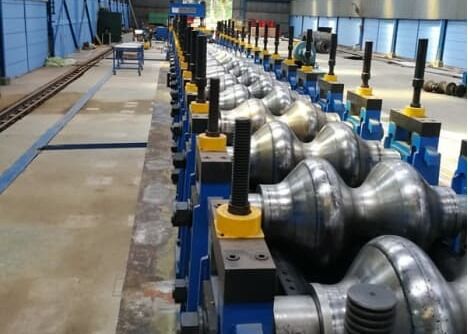

610 मिमी स्टील कॉइल व्यास नालीदार प्लेट रोलर बनाने की मशीन 15T एकल स्टील कॉइल वजन

610 मिमी स्टील कॉइल व्यास नालीदार प्लेट रोलर बनाने की मशीन 15T एकल स्टील कॉइल वजन

उत्पाद का परिचय:

घुमावदार प्लेट रोलर बनाने की लाइन बहु प्रक्रिया, निर्बाध उत्पादन, सेट अनरोलिंग, लेवलिंग, पंचिंग, बनाने की मूल एकल शीट प्राप्त कर सकती है,एक निरंतर उत्पादन में कतरनी, ताकि उत्पाद उपस्थिति मानक, छिद्रण लगातार स्थापना आसान है। उत्पादन लाइन उच्च उत्पादन गति, ऑन लाइन छिद्रण और निरंतर मोल्डिंग उत्पादन है,संचालित करने में आसान और कम श्रम का उपयोग.

उत्पाद विन्यासः

नोटः आदेश की पुष्टि के बाद, दोनों पक्षों को प्रोफाइल ड्राइंग, छिद्रण छेद ड्राइंग और आर्क भाग ड्राइंग पर एक साथ हस्ताक्षर करने की आवश्यकता होती है।

उत्पादन प्रक्रिया:

डिकोइल रेलेवलर - सामग्री लूप ्सर्वो फीडर ्सपंचर ्सपेरियल लूप-- मुख्य रोल पूर्व ्सकटर - वर्कपीस आउटडोर

सामग्री लूप 2 सेट

कार्यः प्रथम सेट का उपयोग बफर ट्रैक्शन लेवलिंग मशीन और सर्वो लेवलिंग फीडर के बीच गति मिलान और सुधार के लिए किया जाता है।और दूसरा सेट बफर पंचिंग मशीन और मोल्डिंग मशीन के बीच गति मिलान और सुधार के लिए प्रयोग किया जाता हैपूरी लाइन को सुचारू रूप से चलाएं।

संरचनाः भंडारण यंत्र दो भागों से मिलकर बना है: आर्क के आकार का रोलर और सहायक यंत्र। आर्क के आकार के रोलर्स के चार समूह हैं,जो दो भंडारण डिब्बों के दोनों ओर रखे जाते हैंवे एक आर्क फ्रेम और लचीले रोलर्स के एक सेट से बने होते हैं। रोलर्स की सतह को हार्ड क्रोम से लेपित किया जाता है।एक फोटोइलेक्ट्रिक स्विच खदान में प्रवेश करने वाले सामग्री रोल की स्थिति को नियंत्रित करने के लिए डिस्चार्ज बिन के गड्ढे में स्थापित किया जाता है, ताकि प्रत्येक कार्यशील भाग की गति पूरी तरह से मेल खा सके।

सर्वो लेवलर और फ़ीडिंग डिवाइस 1 सेट
यह उपकरण बहु-स्टेशन पंचर के सामने स्थापित है। यह पंचर बेस प्लेट पर तय है। लेवलर 5 रोल मॉडल है, ऊपर की परत में 2 रोल हैं और नीचे की परत में 3 रोल हैं।अप परत रोल हाइड्रोलिक शक्ति द्वारा नीचे दबाया जा सकता हैइन रोल को सर्वो रोल के रूप में किया जाएगा ताकि कच्चे माल को पंचर भाग में खिलाया जा सके।
यह सर्वो फीडिंग डिवाइस सर्वो मोटर द्वारा संचालित है, ऑपरेटर नियंत्रण प्रणाली पर कुछ समूहों के कामकाजी डेटा सेट कर सकता है, और फिर सर्वो फीडिंग डिवाइस एक बार एक बार कच्चे माल की शीट खिलाएगा।

बहु-स्टेशन पंचर 1 सेट
कार्यः प्रोफाइल पर एक बार में 15-φ25 छेद के छिद्रण को पूरा करें।

संरचनाः तरल चार स्तंभ प्रेस मोड को अपनाएं, आर्थिक और लागू; तेज गति और उच्च दक्षता।इस छिद्रण मशीन की हाइड्रोलिक प्रणाली विशेष रूप से बहु स्टेशन छिद्रण मशीन के लिए विकसित किया गया है. हाइड्रोलिक मशीन पंप और संचय नियंत्रण मोड को अपनाती है, और विशेष हाइड्रोलिक नियंत्रण मॉड्यूल को अपनाती है। इसमें तेजी से पंचिंग गति, कम शोर, आदि की विशेषताएं हैं,और शीतलन के साथ सुसज्जित है उपकरण की गर्मी अपव्यय निरंतर उत्पादन की जरूरतों को पूरा करने के लिए है. (इस हाइड्रोलिक प्रणाली को कई उत्पादन लाइनों में सफलतापूर्वक इस्तेमाल किया गया है)
पंचर दबावः 500 टन

मुख्य रोल पूर्व 1 सेट
संरचनाः आकार देने वाली इकाई एक स्वतंत्र फ्रेम (होल्डिंग मोड) को अपनाती है, जो एक मोटर और एक reducer द्वारा संचालित होती है और एक reducer बॉक्स और एक युग्मन द्वारा संचालित होती है,जो क्रमशः बनाने के आधार और ट्रांसमिशन आधार पर स्थापित हैं.
निचली शाफ्ट को चलाया जाता है, और ऊपरी और निचली शाफ्ट आवश्यक होने पर सिंक्रोनस गियर का उपयोग करते हैं। मुख्य ड्राइव एक उप-कटौती गियरबॉक्स गति है।

मोल्डिंग मोल्ड पेशेवर सॉफ्टवेयर द्वारा डिजाइन किया गया है, और सामग्री उच्च गुणवत्ता मोल्ड स्टील Cr12 से बना है, quenched
पीठ कठोरता एचआरसी 58 ~ 62 है, और कुछ बनाने वाले रोलर्स Cr12MoV सामग्री से बने होते हैं, जो यांत्रिक प्रदर्शन और जीवन में सुधार करते हैं। मोल्ड की सतह को खत्म करने के बाद पॉलिश किया जाता है,उच्च परिशुद्धता और लंबे जीवन के साथ.
मेहराब के बाहर दो प्रकार के नट होते हैंः बाएं हाथ के (नीचे शाफ्ट) और दाएं हाथ के (ऊपरी शाफ्ट) ।
