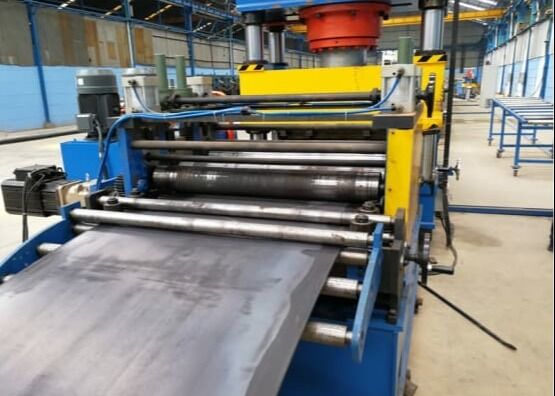

2.5~7 मिमी कच्चा माल मोटाई नालीदार प्लेट रोलर बनाने की लाइन हॉट रोल्ड स्टील के लिए

5~7 मिमी कच्चे माल की मोटाई गर्म लुढ़का हुआ स्टील के लिए नालीदार प्लेट रोलर बनाने की लाइन

उत्पाद का परिचय:

घुमावदार प्लेट रोलर बनाने की लाइन बहु प्रक्रिया, निर्बाध उत्पादन, सेट अनरोलिंग, लेवलिंग, पंचिंग, बनाने की मूल एकल शीट प्राप्त कर सकती है,एक निरंतर उत्पादन में कतरनी, ताकि उत्पाद उपस्थिति मानक, छिद्रण लगातार स्थापना आसान है। उत्पादन लाइन उच्च उत्पादन गति, ऑन लाइन छिद्रण और निरंतर मोल्डिंग उत्पादन है,संचालित करने में आसान और कम श्रम का उपयोग.

उत्पाद विन्यासः

नोटः आदेश की पुष्टि के बाद, दोनों पक्षों को प्रोफाइल ड्राइंग, छिद्रण छेद ड्राइंग और आर्क भाग ड्राइंग पर एक साथ हस्ताक्षर करने की आवश्यकता होती है।

उत्पादन प्रक्रिया:

डिकोइल रेलेवलर - सामग्री लूप ्सर्वो फीडर ्सपंचर ्सपेरियल लूप-- मुख्य रोल पूर्व ्सकटर - वर्कपीस आउटडोर

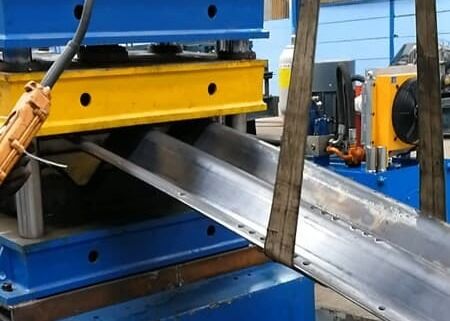

कटर 1 सेट

कटर के मुख्य घटक आधार प्लेट, वायवीय सिलेंडर, रैखिक गाइड रेल, कटर फ्रेम, कटर डाइ और हाइड्रोलिक सिलेंडर आदि हैं। हाइड्रोलिक सिलेंडर कटर के लिए बिजली की आपूर्ति करता है।

कटर ब्लेड दोहरे किनारे का कतरन प्रकार का होता है।
कटर मर सामग्रीः Cr12MoV (HRC58~62)
कट लंबाई सहिष्णुताः ±1.5 मिमी

हाइड्रोलिक प्रणाली 3 सेट

इन तीन प्रणालियों का उपयोग हाइड्रोलिक उपकरण के लिए बिजली की आपूर्ति करने के लिए किया जाता है। पहला सेट प्रणाली decoiler, कॉइल कार, सहायक फ्रेम, गाइडर और प्रेस हाथ, पूर्व कट और वेल्डिंग भाग के लिए बिजली की आपूर्ति करता है;दूसरे सेट प्रणाली पंचर के लिए बिजली की आपूर्ति करता है; तीसरा सेट सिस्टम अंतिम कटर के लिए बिजली की आपूर्ति करता है।

प्रत्येक प्रणाली में पंप और संचयक मिश्रित संरचना का उपयोग किया जाता है, सभी डीकोइलर क्षेत्र, लेवलिंग क्षेत्र और छिद्रण और काटने वाले भागों की कार्य गति बहुत तेज और स्थिर है।उत्पादन लाइन की कार्य गति में सुधार के लिए प्रणाली बेहतर हैकाम के भार और उच्च तापमान को पूरा करने के लिए उच्च उत्पादन आवश्यकताओं के साथ हवा से ठंडा कूलर जुड़ा हुआ है।हाइड्रोलिक प्रणाली जो विशेष रूप से उच्च गति पंचर और चलती कटर के लिए डिजाइन किया गया है बहुत पेशेवर हैमुख्य हाइड्रोलिक घटक एटोस ब्रांड के हैं।

हाइड्रोलिक प्रणाली के मुख्य घटकों में मोटर, तेल पंप, फिल्टर, तेल टैंक, हाइड्रोलिक वाल्व, विद्युत चुम्बकीय वाल्व आदि शामिल हैं।
इस प्रकार की प्रणाली के हाइड्रोलिक तेल को ग्रेड 6 से 8 पर रखा जाना चाहिए।

विद्युत नियंत्रण प्रणाली 1 सेट

यह प्रणाली पीएलसी का उपयोग सभी कार्य कार्यों को नियंत्रित करने के लिए करता है। उत्पादन मात्रा और प्रत्येक टुकड़ा लंबाई स्वचालित रूप से मापा जाएगा; मानव और मशीन इंटरफ़ेस,टच स्क्रीन इनपुट है और कार्य डेटा रद्द कर दियारोल बनाने वाली मशीन को नियंत्रित करना सुविधाजनक है।
नियंत्रण कक्ष में अंग्रेजी ऑपरेशन इंटरफ़ेस है, ऑपरेटर के लिए इनपुट और कार्य तिथि रद्द करना सुविधाजनक है।
