उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| समारोह: | बीम पंचिंग | प्लेट की मोटाई (मिमी): | 4-9 |
|---|---|---|---|
| सामग्री तन्य शक्ति (एमपीए): | Max.750 | वर्कपीस लंबाई (मिमी): | 4000-12000 मिमी |
| नाममात्र बल: | 1200 केएन | वर्कपीस कैम्बर (मिमी): | ≤7/12m |
| फीडिंग स्पीड एक्स: | 50 मीटर/मिनट | फ़ीडिंग गति Y: | 30 मी/मिनट |
| प्रमुखता देना: | धातु शीट के लिए सीएनसी पंचिंग मशीन,हाइड्रोलिक मोटर पंचिंग मशीन लाइन,हल्के ट्रक बीम सीएनसी छिद्रण मशीन |
||

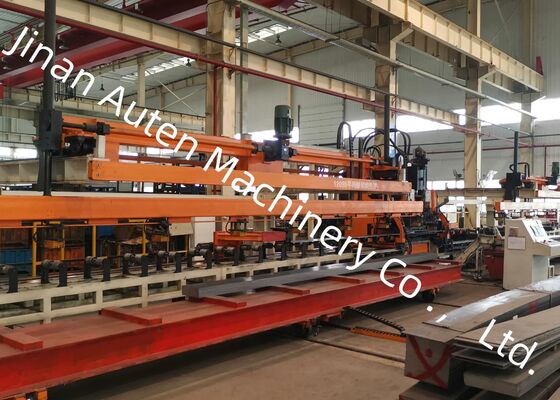

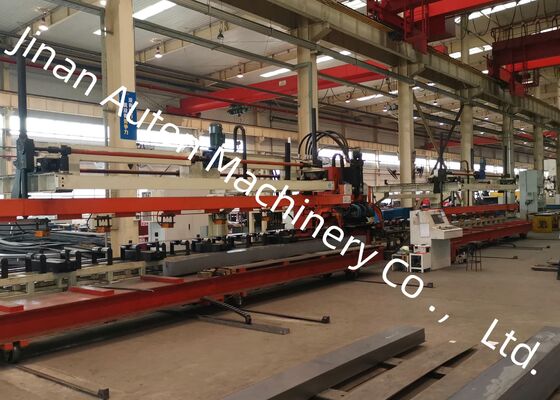

ऑटोमोबाइल लाइट ट्रक बीम हाइड्रोलिक मोटर सीएनसी पंचिंग मशीन लाइन धातु शीट प्रसंस्करण के लिए
आवेदनः
हमारी कंपनी ने एक अत्याधुनिक, उच्च दक्षता और उच्च परिशुद्धता वाली स्वचालित शीट धातु प्रसंस्करण प्रणाली का निर्माण और विकास किया है,विशेष रूप से उच्च शक्ति वाले ऑटोमोबाइल अनुदैर्ध्य बीमों के छिद्रण के लिए डिज़ाइन किया गयायह उत्पादन लाइन विशेष वाहनों में उपयोग किए जाने वाले अति-चौड़े और अति-घाटे अनुदैर्ध्य बीमों के प्रसंस्करण के लिए एकदम उपयुक्त है।खनन ट्रकों और अन्य भारी शुल्क अनुप्रयोगों सहित.
मुख्य तकनीकी मापदंडः
| नहीं. | नाम | मूल्य |
| 1 | नाममात्र बल | 1200KN |
| 2 | प्रसंस्करण प्लेट का आकार और सीमा | |
| 3 | लम्बाई | 4000 ₹ 8000 मिमी |
| चौड़ाई | 200-550 मिमी | |
| मोटाई | 3 ¢ 6 मिमी | |
| आने वाली शीट सामग्री सीकल झुकना | ≤7mm/10m | |
| एक्स अक्ष शीट असमानता | ≤10 मिमी/1000 मिमी,≤20 मिमी/8000 मिमी | |
| वाई-अक्ष शीट असमानता | 5 मिमी | |
| शीट को मोड़ना | ≤ 50 मिमी | |
| शीट सामग्री के यांत्रिक गुण | σb=510850N/mm2 | |
| 4 | अधिकतम. छिद्रण व्यास | φ60 मिमी |
| 5 | मॉड्यूलों की संख्या | 25 |
| 6 | अधिकतम गति | |
| एक्स-अक्ष | अधिकतम = 50 मीटर/मिनट | |
| वाई-अक्ष | अधिकतम=30 मीटर/मिनट | |
| 7 | प्रसंस्करण सटीकता | |
| एक्स-अक्ष | ±0.25/600 मिमी,±0.50 / 3000 मिमी,±0.7 / 8000 मिमी | |
| वाई-अक्ष | ±0.2 mm / 600 mm | |
| 8 | प्रसंस्करण विधि | निस्पंदन |
| 9 | संदर्भ |
एक्स-अक्ष प्लेट की लंबाई के साथ है, और छेद का एक्स-समन्वय प्लेट के अंत पर आधारित है; वाई-अक्ष प्लेट की चौड़ाई है, और संदर्भ केंद्र रेखा है। |
| 11 | ऑपरेटिंग मोड | मैनुअल, स्वचालित |
उत्पाद की विशेषताएं
1नियंत्रण प्रणाली SIEMENS 828D सीएनसी प्रणाली के साथ एकीकृत है, जो सर्वो मोटर चालित फ़ीडिंग तंत्र के साथ जुड़ी हुई है।इस विन्यास उच्च परिचालन दक्षता की गारंटी देता है, जबकि पूरे काम के टुकड़े के प्रसंस्करण के दौरान लगातार सटीकता सुनिश्चित करता है.
2. एक सर्वो-चालित केंद्रीय संरेखण उपकरण फ़ीडिंग समर्थन रोलर पर लगाया जाता है,इसे विभिन्न क्रॉस सेक्शन प्रोफाइल के साथ प्लेटों को कुशलतापूर्वक संसाधित करने और 0 से 200 मिमी तक के ऊंचाई परिवर्तनों को समायोजित करने में सक्षम बनाता है.
3इस प्रणाली को विभिन्न व्यास के 25 मोल्ड्स को सपोर्ट करने के लिए डिज़ाइन किया गया है, जिसमें एक तेज और सहज मोल्ड इंस्टॉलेशन प्रक्रिया है।
4प्लेटों को लोड, पंचिंग और अनलोड करना पूरी तरह से स्वचालित है, जिससे श्रम की मांग में काफी कमी आती है और परिचालन दक्षता में सुधार होता है।
5अपशिष्ट सामग्री को स्वचालित रूप से बाहर निकाला और एकत्र किया जाता है, जिससे उत्पादन प्रवाह सुचारू और कुशल होता है।
6. स्वचालित प्रोग्रामिंग सॉफ्टवेयर अन्य सीएडी सॉफ्टवेयर द्वारा बनाई गई AUTOCAD या.DXF फ़ाइलों से ग्राफिक्स के प्रत्यक्ष आयात की अनुमति देता है। एक सहज ज्ञान युक्त मानव-मशीन इंटरफ़ेस की विशेषता है,यह मशीन उपकरण प्रसंस्करण कार्यक्रमों की स्वचालित पीढ़ी को सक्षम बनाता है, जिससे समय की लागत कम होती है और त्रुटियों का जोखिम कम होता है।
इस प्रदर्शनी में इस उत्पादन लाइन द्वारा निर्मित पूर्ण अनुदैर्ध्य बीम नमूनों की एक सावधानीपूर्वक चयनित सरणी प्रदर्शित की गई है।खनन ट्रकों और विशेष वाहनों में प्रयुक्त विनिर्देशों की एक श्रृंखला को शामिल करता हैइन नमूनों से छेद की सटीकता, छेद के किनारों की चिकनाई और समग्र संरचनात्मक अखंडता का प्रदर्शन होता है।ग्राहकों और निरीक्षकों को उपकरण की मशीनिंग क्षमताओं का स्पष्ट दृश्य प्रतिनिधित्व प्रदान करना.
यह मशीन विशेष रूप से ऑटोमोबाइल उद्योग में समतल अनुदैर्ध्य बीमों पर छिद्रण कार्यों के लिए डिज़ाइन की गई एक अत्यधिक विशिष्ट उपकरण है।यह मुख्य रूप से ट्रकों और विशेष वाहनों के मुख्य बीम के प्रसंस्करण के लिए बनाया गया है, इन भारी-भरकम, कस्टम-निर्मित ऑटोमोटिव लोड-बेयरिंग घटकों की संरचनात्मक असेंबली आवश्यकताओं को पूरा करने के लिए सटीक छेद निर्माण सुनिश्चित करना।
