उत्पाद का परिचय

सौर ब्रैकेट छिद्रण और गठन स्वचालित उत्पादन लाइन बहु-प्रक्रिया, निर्बाध उत्पादन, सेट अनकोलिंग, लेवलिंग, छिद्रण, बनाने की मूल एकल शीट प्राप्त कर सकते हैं,एक निरंतर उत्पादन में कतरनी, ताकि उत्पाद उपस्थिति मानक, छिद्रण लगातार स्थापना आसान है। उत्पादन लाइन उच्च उत्पादन गति, ऑन लाइन छिद्रण और निरंतर मोल्डिंग उत्पादन है,संचालित करने में आसान और कम श्रम का उपयोग.

उत्पाद विन्यास

नोटः प्लेट प्रकार के चित्र खरीदार और विक्रेता द्वारा हस्ताक्षरित और पुष्टि किए गए चित्रों के अधीन हैं।

उत्पादन प्रक्रिया

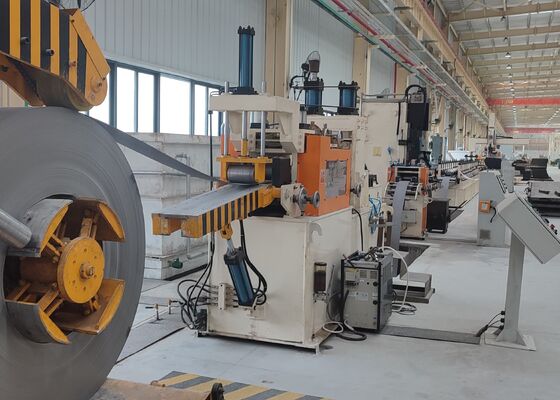

उत्पादन लाइन निम्नलिखित तकनीकी प्रक्रिया के अनुसार की जाती हैः अनकोलिंग→लेवलिंग सर्वो फीडिंग→पंचिंग→कोल्ड फोर्मिंग→हाइड्रोलिक शीयर→डिस्चार्जिंग

इकाई का विन्यास और कार्य

हाइड्रोलिक कतरनी मशीन 1 सेट

उद्देश्य: यह एक निश्चित लंबाई के लिए ढाला भागों को काटने के लिए है। यह काटने के दौरान पूरी लाइन नहीं रुकती है। तेजी से और कुशलता से
संरचना: मुख्य घटकों में कतरनी फ्रेम, काटने का मर, हाइड्रोलिक प्रणाली और अन्य घटक शामिल हैं।

काटने का औजार: कुल मिलाकर 3 सेट
चाकू सामग्रीः Cr12MoV (बंद करने के बाद कठोरता HRC58~62 है)

हाइड्रोलिक प्रणाली 1 सेट

अनुप्रयोग: छिद्रण मशीन और काटने की मशीन के लिए शक्ति प्रदान करें।
संरचनाः पंप और संचय की संयोजन संरचना को अपनाया जाता है, और छिद्रण और कतरनी कार्रवाई की गति तेज है, जो उत्पादन लाइन की गति में सुधार करती है।हवा से ठंडा कूलर उच्च भार और उच्च तापमान के तहत उत्पादन आवश्यकताओं को पूरा करने के लिए गर्मी फैलाने के लिए प्रयोग किया जाता हैहाइड्रोलिक प्रणाली एक तेज़ हाइड्रोलिक प्रणाली है, जो उच्च गति वाले पंचिंग, छेद रोलिंग और शीरिंग कोल्ड बेंडिंग उत्पादन लाइनों के लिए उपयुक्त है।मुख्य हाइड्रोलिक घटकों बीजिंग Huade उत्पादों को अपनाने.

मुख्य घटक हैंः तेल पंप, मोटर, हाइड्रोलिक वाल्व, सोलेनोइड वाल्व, फिल्टर और हाइड्रोलिक तेल टैंक।
हाइड्रोलिक प्रणाली में फ़िल्टर लगाए गए हैं और तेल की शुद्धता 6 से 8 ग्रेड की गारंटी है।

हाइड्रोलिक सिस्टम दबावः 22Kpa
हाइड्रोलिक सिस्टम की शक्तिः 15kw

विद्युत नियंत्रण इकाई 1 सेट

पूरी लाइन पीएलसी और टच स्क्रीन को जोड़कर मैन-मशीन कंट्रोल मोड को अपनाती है। टच स्क्रीन के माध्यम से भागों के विनिर्देश मापदंडों, मात्रा और सिस्टम मापदंडों को सेट किया जा सकता है।ऑपरेशन निर्देशों के कई सेट एक ही समय में संग्रहीत किया जा सकता हैयह उत्पादन लाइन में किसी असामान्यता की स्थिति में अलार्म का कार्य करता है।और नियंत्रण प्रणाली के माध्यम से पूरे उत्पादन लाइन के संचालन की निगरानी की जा सकती है. बिजली बंद या असामान्य राज्य बंद होने के बाद, यह पहले से निर्धारित कार्य मापदंडों के अनुसार प्रसंस्करण जारी रख सकता है।

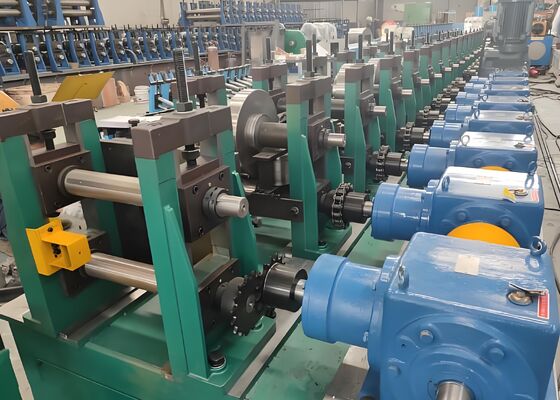

रोल बनाने की मशीन 1 सेट

आवेदनः इसका उपयोग रोल झुकने की प्रक्रिया के माध्यम से वांछित समाप्त प्लेट आकार को अंतिम वांछित इंटरफ़ेस आकार में बनाने के लिए किया जाता है।
विभिन्न विनिर्देशों के साथ उत्पादों को बदलने पर, केवल स्पेसर के हिस्से को बदलने की आवश्यकता होती है।

संरचनाः बनाने की इकाई एक स्वतंत्र रैक (टोरी शैली मोड) को अपनाती है। मोटर, रिड्यूसर ड्राइव ट्रांसमिशन। बनाने वाले रोलर को पेशेवर सॉफ्टवेयर द्वारा डिज़ाइन किया गया है।सामग्री उच्च गुणवत्ता वाले मर स्टील Cr12 से बना है. शमन के बाद कठोरता एचआरसी 58 ~ 62 है। रोलर की सतह को खत्म करने के बाद पॉलिश किया जाता है। रोलर में उच्च परिशुद्धता और लंबा जीवन होता है।
निचली शाफ्ट को चलाया जाता है, और आवश्यक पासों के लिए ऊपरी और निचली शाफ्टों में सिंक्रोनस गियर का उपयोग किया जाता है।
आर्कवे का बाहरी नट बाएं हाथ (नीचे शाफ्ट) और दाएं हाथ (ऊपरी शाफ्ट) है।
