उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| समारोह: | बीम पंचिंग | प्लेट की मोटाई (मिमी): | 4-9 |
|---|---|---|---|
| सामग्री तन्य शक्ति (एमपीए): | Max.750 | वर्कपीस लंबाई (मिमी): | 4000-12000 मिमी |
| नाममात्र बल: | 1200 केएन | वर्कपीस कैम्बर (मिमी): | ≤7/12m |
| फीडिंग स्पीड एक्स: | 50 मीटर/मिनट | फ़ीडिंग गति Y: | 30 मी/मिनट |
| प्रमुखता देना: | 60 मिमी सीएनसी पंचिंग मशीन,बीम के लिए सीएनसी प्लेट पंचिंग,ऑटोमोटिव बीम पंचिंग मशीन |
||

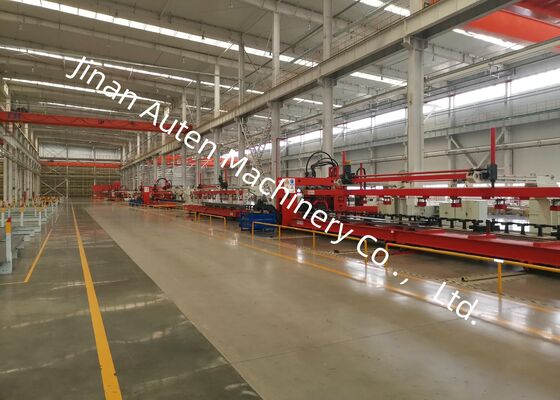

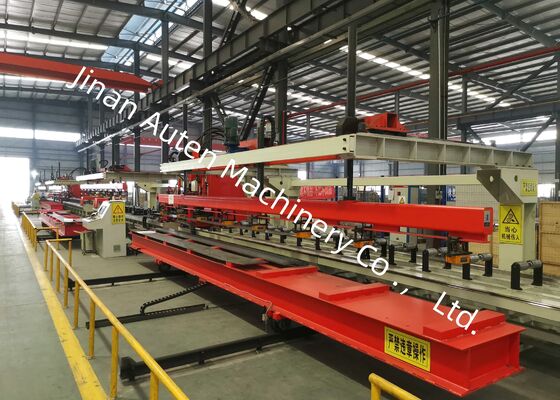

60 मिमी छिद्रण व्यास सीएनसी छिद्रण छेद फ्लैट अनुदैर्ध्य बीम में मोटर वाहन उद्योग
उत्पाद का परिचय:
हमारी कंपनी ने एक अत्याधुनिक, उच्च दक्षता और उच्च परिशुद्धता वाली स्वचालित शीट धातु प्रसंस्करण प्रणाली का निर्माण और विकास किया है,विशेष रूप से उच्च शक्ति वाले ऑटोमोटिव अनुदैर्ध्य बीमों के छिद्रण के लिए अनुकूलितइस उत्पादन लाइन को अति चौड़े और अति मोटे अनुदैर्ध्य बीमों को संभालने के लिए पूरी तरह से डिज़ाइन किया गया है, जो आमतौर पर विशेष वाहनों जैसे खनन ट्रकों और अन्य भारी शुल्क अनुप्रयोगों में उपयोग किए जाते हैं।
मुख्य तकनीकी मापदंडः
| नहीं. | नाम | मूल्य |
| 1 | नाममात्र बल | 1200KN |
| 2 | प्रसंस्करण प्लेट का आकार और सीमा | |
| 3 | लम्बाई | 4000 ₹ 8000 मिमी |
| चौड़ाई | 200-550 मिमी | |
| मोटाई | 3 ¢ 6 मिमी | |
| आने वाली शीट सामग्री सीकल झुकना | ≤7mm/10m | |
| एक्स अक्ष शीट असमानता | ≤10 मिमी/1000 मिमी,≤20 मिमी/8000 मिमी | |
| वाई-अक्ष शीट असमानता | 5 मिमी | |
| शीट को मोड़ना | ≤ 50 मिमी | |
| शीट सामग्री के यांत्रिक गुण | σb=510850N/mm2 | |
| 4 | अधिकतम. छिद्रण व्यास | φ60 मिमी |
| 5 | मॉड्यूलों की संख्या | 25 |
| 6 | अधिकतम गति | |
| एक्स-अक्ष | अधिकतम = 50 मीटर/मिनट | |
| वाई-अक्ष | अधिकतम=30 मीटर/मिनट | |
| 7 | प्रसंस्करण सटीकता | |
| एक्स-अक्ष | ±0.25/600 मिमी,±0.50 / 3000 मिमी,±0.7 / 8000 मिमी | |
| वाई-अक्ष | ±0.2 mm / 600 mm | |
| 8 | प्रसंस्करण विधि | निस्पंदन |
| 9 | संदर्भ |
एक्स-अक्ष प्लेट की लंबाई के साथ है, और छेद का एक्स-समन्वय प्लेट के अंत पर आधारित है; वाई-अक्ष प्लेट की चौड़ाई है, और संदर्भ केंद्र रेखा है। |
| 11 | ऑपरेटिंग मोड | मैनुअल, स्वचालित |
उत्पाद की विशेषताएं
1नियंत्रण प्रणाली को सीमेंस 828 डी सीएनसी प्रणाली के साथ एकीकृत किया गया है, जो सर्वो-मोटर संचालित फ़ीडिंग तंत्र के साथ जुड़ा हुआ है।इस विन्यास उच्च परिचालन दक्षता की गारंटी देता है, जबकि पूरे वर्कपीस प्रसंस्करण में लगातार सटीकता सुनिश्चित करता है.
2. एक सर्वो-चालित केंद्रीय संरेखण उपकरण खिला समर्थन रोलर पर लगाया जाता है,विभिन्न क्रॉस-सेक्शन प्रोफाइल के साथ प्लेटों के कुशल प्रसंस्करण की अनुमति देता है और 0 से 200 मिमी तक के ऊंचाई उतार-चढ़ाव को समायोजित करता है.
3इस प्रणाली को विभिन्न व्यास के 25 मोल्ड्स को सपोर्ट करने के लिए डिज़ाइन किया गया है, जिसमें एक त्वरित और उपयोगकर्ता के अनुकूल मोल्ड इंस्टॉलेशन प्रक्रिया है।
4प्लेटों का लोड, पंचिंग और अनलोडिंग पूरी तरह से स्वचालित है, जिससे श्रम आवश्यकताओं को काफी कम किया जाता है और परिचालन दक्षता बढ़ जाती है।
5अपशिष्ट सामग्री को स्वचालित रूप से बाहर निकाला और एकत्र किया जाता है, जिससे उत्पादन प्रवाह सुचारू और कुशल होता है।
6. स्वचालित प्रोग्रामिंग सॉफ्टवेयर अन्य सीएडी सॉफ्टवेयर द्वारा उत्पादित AUTOCAD या.DXF फ़ाइलों से ग्राफिक्स के प्रत्यक्ष आयात की अनुमति देता है। एक सहज ज्ञान युक्त मानव-मशीन इंटरफ़ेस की विशेषता है,यह मशीन उपकरण प्रसंस्करण कार्यक्रमों के स्वचालित पीढ़ी का समर्थन करता है, इस प्रकार प्रसंस्करण समय को कम करना और त्रुटियों की संभावना को कम करना।
प्रदर्शनी में इस उत्पादन लाइन द्वारा निर्मित तैयार अनुदैर्ध्य बीम नमूनों का एक सावधानीपूर्वक चयनित संग्रह प्रदर्शित किया गया है।खनन ट्रकों और विशेष वाहनों में प्रयुक्त विभिन्न विनिर्देशों का प्रतिनिधित्व करता हैइन नमूनों से छेद के स्थान की सटीकता, छिद्रित किनारों की गुणवत्ता और समग्र संरचनात्मक अखंडता को प्रभावी ढंग से उजागर किया जाता है।ग्राहकों और निरीक्षकों को उपकरण की मशीनिंग क्षमताओं का स्पष्ट दृश्य प्रतिनिधित्व प्रदान करना.

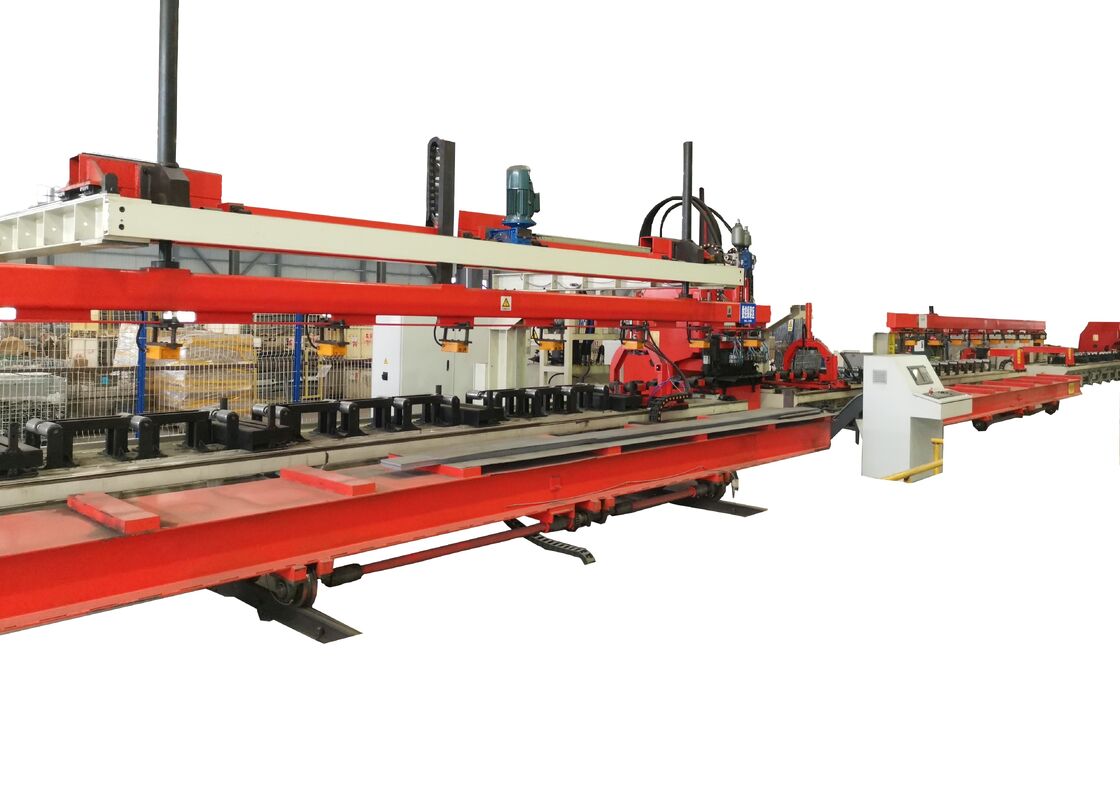

यह मशीन विशेष रूप से ऑटोमोबाइल क्षेत्र में समतल अनुदैर्ध्य बीमों पर छिद्रण कार्यों के लिए विकसित एक अत्यधिक विशिष्ट इकाई है।यह मुख्य रूप से ट्रकों और विशेष वाहनों के मुख्य बीम के प्रसंस्करण के लिए बनाया गया है, इन भारी-भरकम, कस्टम-इंजीनियरिंग ऑटोमोटिव लोड-बेयरिंग घटकों की संरचनात्मक असेंबली की मांगों को पूरा करने के लिए सटीक छेद गठन सुनिश्चित करना।
