उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| गोल पाइप: | φ60 - φ165मिमी | वर्ग पाइप: | 50x50 - 125x125 मिमी |
|---|---|---|---|
| आयताकार पाइप: | 40x60 - 150x100 मिमी | दीवार की मोटाई: | 2.0 - 6.0 मिमी (गोल पाइप), 2.0 - 5.5 मिमी (वर्ग पाइप) |
| भीतरी व्यास: | φ650-φ710मिमी (निर्धारित किया जाना है) | बहरी घेरा: | φ1100-φ2000मिमी |
| ठंडा करने वाला वजन: | ≤10 टन | पट्टी की चौड़ाई: | 190-500 मिमी |
| प्रमुखता देना: | गोल पाइप वेल्डिंग उत्पादन लाइन,इलेक्ट्रिक-वेल्डेड स्टील पाइप मशीन,सीधी सीम वेल्डेड पाइप उपकरण |
||

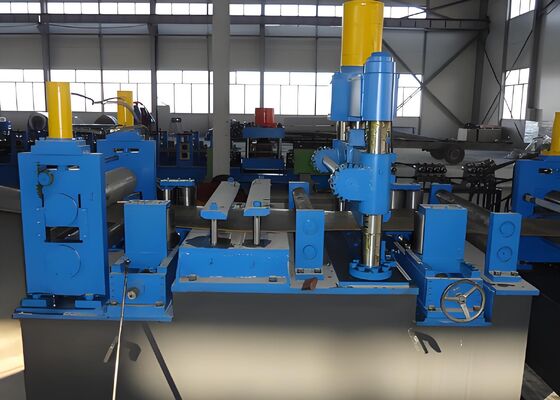

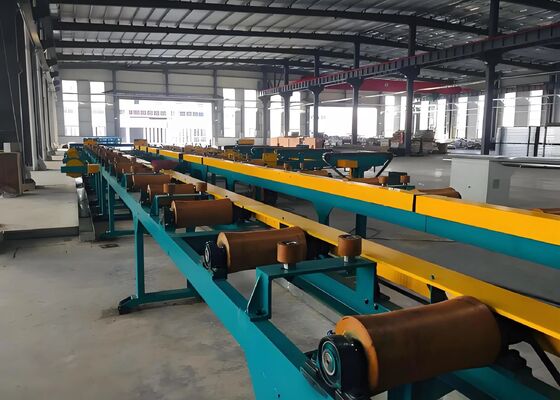

φ60-φ165mm गोल पाइप सीधी सीम वेल्डेड पाइप उत्पादन लाइन इलेक्ट्रिक-वेल्डेड स्टील पाइप उद्योग
प्रसंस्करण रेंज:
गोल पाइप उत्पादन रेंज: φ60-φ165mm
चौकोर पाइप उत्पादन रेंज: 50×50-125×125mm
आयताकार पाइप उत्पादन रेंज: 40×60-150×100mm
दीवार की मोटाई: 2.0-6.0mm (गोल पाइप), 2.0-5.5mm (चौकोर पाइप)
उत्पाद अवलोकन:
यह लाइन मुख्य रूप से 60 से 165 मिमी व्यास और 2.0 से 6.0 मिमी की दीवार की मोटाई वाली इलेक्ट्रिक-वेल्डेड स्टील पाइप बनाने के लिए डिज़ाइन की गई है। यह गोल पाइप की सीमा के भीतर चौकोर, आयताकार और विशेष आकार के पाइप भी बना सकती है। आवश्यक उपकरण जोड़कर, यह बाद में API 5L पाइप का उत्पादन कर सकती है। इस उत्पादन लाइन को घरेलू और अंतरराष्ट्रीय दोनों स्रोतों से समान उपकरणों को एकीकृत करके, मेरे देश की राष्ट्रीय परिस्थितियों को ध्यान में रखते हुए, और साहसिक नवाचार और उपयोगकर्ताओं के साथ व्यापक परामर्श के माध्यम से डिजाइन और निर्मित किया गया था। यह किफायती, विश्वसनीय और स्थिर संचालन का दावा करता है।
स्टील पाइप उत्पादन रेंज
| गोल पाइप | φ60 - φ165mm |
| चौकोर पाइप | 50x50 - 125x125mm |
| आयताकार पाइप | 40x60 - 150x100mm |
| दीवार की मोटाई | 2.0 - 6.0mm (गोल पाइप), 2.0 - 5.5mm (चौकोर पाइप) |
उत्पादन प्रक्रिया:
अनकॉइलिंग → सीधा करना, क्लैंपिंग और लेवलिंग → कतरनी और बट वेल्डिंग → लूपिंग → फॉर्मिंग, हाई-फ्रीक्वेंसी वेल्डिंग, बाहरी बर्र हटाना, ऑनलाइन जिंक रीफिलिंग, कूलिंग, साइज़िंग, रफ स्ट्रेटनिंग → फ्लाइंग सॉ लेंथ एडजस्टमेंट → निरीक्षण और संग्रह → पैकेजिंग → वजन → लेबलिंग → भंडारण
प्रत्येक इकाई की उपकरण संरचना और मुख्य पैरामीटर
1. लोडिंग ट्रॉली:
| उपयोग | स्टील कॉइल प्राप्त करने, इसे अनकॉइलर तक ले जाने और स्टील कॉइल को अनकॉइलर कोन हेड के केंद्र तक उठाने के लिए उपयोग किया जाता है | ||
| संरचना | यह एक सामग्री रैक, एक यात्रा तंत्र, एक सिलेंडर, एक गाइड रेल, आदि से बना है | ||
| भार वहन | ≤15 टन | लिफ्टिंग विधि | हाइड्रोलिक |
| चलने की शैली | साइक्लोइड रिड्यूसर ड्राइव के साथ मोटर | ||
2. अनकॉइलर
| उपयोग | उत्पादन लाइन के लिए कच्चा माल प्रदान करने के लिए स्टील कॉइल को निलंबित और समर्थन करने के लिए उपयोग किया जाता है | ||
| भार वहन | ≤15 टन | ब्रेकिंग विधि | वायवीय ब्रेक, सोलनॉइड वाल्व नियंत्रण |
| विस्तार और संकुचन विधि | सिंगल कोन हाइड्रोलिक विस्तार और संकुचन प्रकार | ||

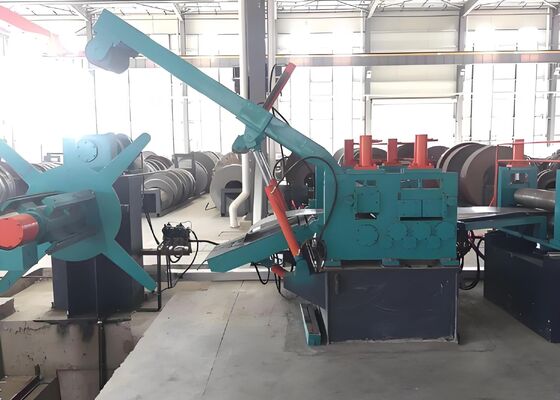

3. स्ट्रेटनिंग मशीन ZTZ (Y):
| उपयोग | अनकॉइलर के साथ संयोजन में उपयोग किया जाता है, स्टील स्ट्रिप हेड को अनकॉइलर से बाहर निकाला जाता है और लेवलिंग के लिए पिंच लेवलर में फीड किया जाता है। | ||
| संरचना | प्रेसिंग रोलर डिवाइस, शोवेल हेड डिवाइस, स्ट्रेट हेड डिवाइस | ||
| स्टील स्ट्रिप चौड़ाई | 190－500mm | स्टील स्ट्रिप व्यास | φ1100－φ2000mm |
| मोटर पावर | 11kw | ||
4. पिंच लेवलिंग मशीन:
| उपयोग | अनकॉइलर और स्ट्रेटनिंग मशीन से निकाले गए स्टील स्ट्रिप्स को हेड और टेल पर लेवल किया जाता है और फिर शीयरिंग और वेल्डिंग मशीन में पहुंचाया जाता है। | ||
| संरचना | यह पिंच रोलर्स, लेवलिंग रोलर्स और ट्रांसमिशन उपकरणों से बना है | ||
| स्टील स्ट्रिप चौड़ाई | 190－500mm | स्टील स्ट्रिप व्यास | φ1100－φ2000mm |
5. शीयर बट वेल्डिंग मशीन:
| उपयोग | स्ट्रिप स्टील के हेड और टेल पर अनियमित भागों की कतरनी और बट वेल्डिंग के लिए उपयोग किया जाता है ताकि वेल्डेड पाइप इकाइयों का निरंतर उत्पादन सुनिश्चित हो सके | |||
| स्ट्रिप स्टील की कतरनी | स्ट्रिप चौड़ाई | 190－500mm | स्ट्रिप मोटाई | 2.0－6.0mm |
| वर्गीकृत करें | शीयर बट वेल्डिंग मशीन | हाइड्रोलिक शीयरिंग, मैकेनिकल टाइटनिंग, मैनुअल वेल्डिंग | ||
6. स्टोरेज लूपर:
| उपयोग | स्ट्रिप स्टील को स्टोर करने और पाइप वेल्डिंग मशीन को लगातार फीड करने के लिए उपयोग किया जाता है ताकि पाइप वेल्डिंग मशीन का निरंतर उत्पादन सुनिश्चित हो सके | |||||
| स्ट्रिप चौड़ाई | 190－500mm | स्ट्रिप मोटाई | 2.0-6.0mm | |||
| क्षैतिज सर्पिल लूपर | यह क्लैंपिंग और फीडिंग डिवाइस, एक लूपर असेंबली, एक डिस्चार्जिंग डिवाइस और एक इलेक्ट्रिकल कंट्रोल डिवाइस से बना है। | |||||
| मोटर | 22KW | फीडिंग गति | अधिकतम = 100 मीटर/मिनट | |||
| स्टोरेज ट्रे व्यास | 6.0m | भंडारण | 1000m | |||
