उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| गोल पाइप: | φ60 - φ165मिमी | वर्ग पाइप: | 50x50 - 125x125 मिमी |
|---|---|---|---|
| आयताकार पाइप: | 40x60 - 150x100 मिमी | दीवार की मोटाई: | 2.0 - 6.0 मिमी (गोल पाइप), 2.0 - 5.5 मिमी (वर्ग पाइप) |
| भीतरी व्यास: | φ650-φ710मिमी (निर्धारित किया जाना है) | बहरी घेरा: | φ1100-φ2000मिमी |
| ठंडा करने वाला वजन: | ≤10 टन | पट्टी की चौड़ाई: | 190-500 मिमी |
| प्रमुखता देना: | 10 टन की रोलर बनाने वाली मशीन,गोल पाइप बनाने की मशीन,सीधी सीम वेल्डेड रोलर |
||

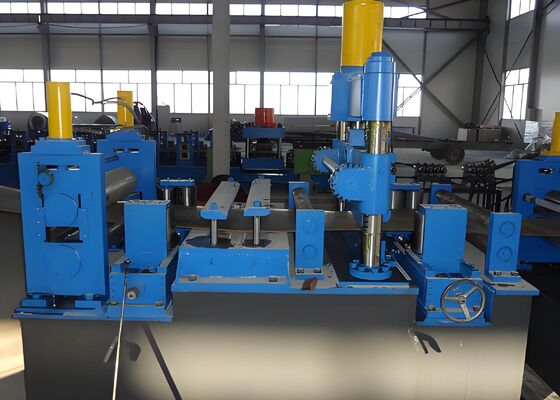

10 टन से कम कूलिंग वजन गोल पाइप सीधी सीम वेल्डेड रोलर बनाने की मशीन
प्रसंस्करण रेंज:
गोल पाइप उत्पादन रेंज: φ60-φ165mm
चौकोर पाइप उत्पादन रेंज: 50×50-125×125mm
आयताकार पाइप उत्पादन रेंज: 40×60-150×100mm
दीवार की मोटाई: 2.0-6.0mm (गोल पाइप), 2.0-5.5mm (चौकोर पाइप)
उत्पाद अवलोकन:
यह लाइन मुख्य रूप से 60 से 165 मिमी व्यास और 2.0 से 6.0 मिमी की दीवार की मोटाई वाले इलेक्ट्रिक-वेल्डेड स्टील पाइपों के उत्पादन के लिए डिज़ाइन की गई है। यह गोल पाइपों की सीमा के भीतर चौकोर, आयताकार और विशेष आकार के पाइपों का भी उत्पादन कर सकती है। आवश्यक उपकरण जोड़कर, यह बाद में एपीआई 5एल पाइप का उत्पादन कर सकती है। इस उत्पादन लाइन को घरेलू और अंतरराष्ट्रीय दोनों स्रोतों से समान उपकरणों को एकीकृत करके, मेरे देश की राष्ट्रीय परिस्थितियों को ध्यान में रखते हुए, और साहसिक नवाचार और उपयोगकर्ताओं के साथ व्यापक परामर्श के माध्यम से डिजाइन और निर्मित किया गया था। यह किफायती, विश्वसनीय और स्थिर संचालन का दावा करता है।
स्टील पाइप उत्पादन रेंज
| गोल पाइप | φ60 - φ165mm |
| चौकोर पाइप | 50x50 - 125x125mm |
| आयताकार पाइप | 40x60 - 150x100mm |
| दीवार की मोटाई | 2.0 - 6.0mm (गोल पाइप), 2.0 - 5.5mm (चौकोर पाइप) |
उत्पादन प्रक्रिया:
अनकोइलिंग → सीधा करना, क्लैंपिंग और लेवलिंग → कतरनी और बट वेल्डिंग → लूपिंग → निर्माण, उच्च-आवृत्ति वेल्डिंग, बाहरी बर्र हटाना, ऑनलाइन जिंक रीफिलिंग, कूलिंग, साइजिंग, मोटा सीधा करना → फ्लाइंग सॉ लंबाई समायोजन → निरीक्षण और संग्रह → पैकेजिंग → वजन → लेबलिंग → भंडारण
प्रत्येक इकाई की उपकरण संरचना और मुख्य पैरामीटर
1. बनाने का व्यास निर्धारण मशीन:
फॉर्मिंग मशीन वेल्डेड पाइप उत्पादन लाइन में प्राथमिक उपकरण है। यह लगातार निर्दिष्ट विनिर्देशों की लंबी स्टील पट्टी को ट्यूबों में रोल करता है और उन्हें पाइपों में वेल्ड करता है। यह गोल और आकार के पाइप दोनों का उत्पादन कर सकता है। रोलर बनाने के सिद्धांत का उपयोग करके, यह मशीन निर्दिष्ट विनिर्देशों के स्टील पाइपों का उत्पादन कर सकती है। इंडक्शन वेल्डिंग को हीटिंग विधि के रूप में उपयोग किया जाता है। एक निर्दिष्ट स्टील पट्टी को मशीन में फीड किया जाता है, जहां इसे बनाने वाले रोलर्स द्वारा ट्यूब बिलेट में रोल किया जाता है। उच्च-आवृत्ति वर्तमान तब त्वचा और निकटता प्रभावों का उपयोग करके पाइप किनारे की वेल्ड सतह पर वर्तमान को अत्यधिक केंद्रित करता है, किनारे को तेजी से गर्म करता है। कूलिंग, साइजिंग और मोटे सीधे करने के बाद, पाइप को वांछित विनिर्देशों में बनाया जाता है। यह मशीन बॉटम लाइन हॉरिजॉन्टल विधि का उपयोग करती है, जिसमें रोलर्स में डबल-रेडियस पास होता है। इकाई में एक फॉर्मिंग मशीन, वेल्डिंग मशीन, कूलिंग यूनिट, साइजिंग मिल, रफ स्ट्रेटनिंग यूनिट और ट्रांसमिशन बॉक्स शामिल हैं।
a) मोटर और मुख्य ड्राइव सिस्टम: मोटर Z4 श्रृंखला डीसी मोटर हैं, मॉडल Z4-250-42, 160 kW, 1000 आरपीएम। दो ZLY मुख्य रिड्यूसर भी शामिल हैं।
b) गियरबॉक्स:
गियरबॉक्स सर्पिल बेवल गियर का उपयोग करता है, जो 20CrMnTi से बना है, केस-हार्डन्ड, मॉड्यूल 14 के साथ। गियरबॉक्स में आसान रखरखाव के लिए स्प्लिट-चेसिस संरचना है।
c) क्षैतिज रोलर स्टैंड: (गेंट्री-प्रकार साइड-एग्जिट रोल चेंजर)
1). क्षैतिज रोल शाफ्ट व्यास: φ120 मिमी, 42CrMo से बना, उच्च-आवृत्ति कठोर।
2). रोलर बॉटम व्यास: 200 मिमी।
3). क्षैतिज रोल शाफ्ट ओवरलोड सुरक्षा प्रदान करने के लिए सुरक्षा पैड से लैस हैं, जो ट्रांसमिशन और गियरबॉक्स गियर की सुरक्षा करते हैं।
d) ऊर्ध्वाधर रोलर स्टैंड: ऊर्ध्वाधर रोल शाफ्ट व्यास: φ70 मिमी, 40Cr से बना, उच्च-आवृत्ति कठोर।
e) एक्सट्रूज़न रोलर्स: पांच-रोल एक्सट्रूज़न रोल।
f) खुरचना और वेल्डिंग: मैन्युअल रूप से ऊपर और नीचे जल्दी से उठाया जाता है, आसान सामने-से-पीछे और ऊपर-नीचे समायोजन के साथ।
g) बनाने और साइजिंग के लिए स्टायर ड्राइव शाफ्ट का उपयोग किया जाता है।
h) बनाने की व्यवस्था: ऊर्ध्वाधर, पांच-रोल फीड एंटी-जंप डिवाइस के साथ, ऊर्ध्वाधर, क्षैतिज, ऊर्ध्वाधर...
वेल्डिंग व्यवस्था: गाइड, पांच-रोल एक्सट्रूज़न, स्क्रैपर, पॉलिशिंग, कूलिंग।
साइजिंग व्यवस्था: ऊर्ध्वाधर, क्षैतिज, ऊर्ध्वाधर, क्षैतिज... 2 स्पीड मापने वाले रोलर तुर्की हेड के साथ।
i) वेल्डिंग गति: 15-45 मीटर/मिनट।
2. फ्लाइंग सॉ:
FJZ(Y) कंप्यूटरयुक्त फ्लाइंग सॉ वेल्डेड पाइप उत्पादन लाइन में एक प्रमुख उपकरण है। यह उच्च गति पर विभिन्न आकृतियों के पाइपों को सटीक लंबाई में स्वचालित रूप से काटता है। तेज, उच्च-सटीकता STD नियंत्रण प्रणाली और यांत्रिक प्रणाली का उपयोग करके, सॉ उत्कृष्ट साइजिंग और सिंक्रनाइज़ेशन प्रदर्शन, और विश्वसनीय यांत्रिक ट्रांसमिशन प्रदान करता है, जिसके परिणामस्वरूप उच्च गति और सटीकता होती है।
यह मशीन नौ घटकों से बनी है: एक बिस्तर, गियर बॉक्स, सॉ कैरिज, फिक्स्चर, गति माप प्रणाली, वायु प्रणाली, ड्राइव सिस्टम, विद्युत प्रणाली और रोलर फ्रेम।
| पाइप व्यास काटना | φ60-φ165mm |
| काटने की लंबाई | 4-7m |
| सटीकता | <±3mm |
| आरी ब्लेड का आकार | φ900mm |
| अधिकतम ट्रॉली यात्रा | 3.1m |
| कटाई मोटर (एसी) | 75kW |
| रनिंग मोटर (डीसी) | 22kW |
3. उच्च-आवृत्ति ड्राइव और केंद्रीय नियंत्रण कंसोल:
500KW उच्च-आवृत्ति और डीसी गति नियंत्रण कैबिनेट (कमजोर चुंबकीय क्षेत्र सहित) डीसी मोटर सभी Z4 श्रृंखला डीसी मोटर हैं (उत्तेजना वोल्टेज 440V है)
