उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| वर्कपीस का अधिकतम आकार (मिमी): | 182*55*1.8 सेमी | अधिकतम. छिद्रण व्यास (मिमी): | 55*22*22 सेमी |
|---|---|---|---|
| अधिकतम. ड्रिलिंग व्यास (मिमी): | वॉश बोर्ड डिजाइन | ड्रिलिंग स्पिंडल का टेपर: | 1 व्यक्ति |
| छिद्रण बल (kN): | IXPE फोम+एल्यूमीनियम लेमिनेटेड फिल्म | अंकन बल (kN): | आउटडोर पिकनिक मुड़ा हुआ कंबल |
| चरित्र का आकार (मिमी): | 1000 पीसी | मात्रा. चरित्र का: | यूएसटीसी |
| प्रमुखता देना: | सीएनसी हाइड्रोलिक प्लेट पंचिंग मशीन,स्टील प्लेट प्रोसेसिंग मशीन,कंस्ट्रक्शन स्टील फैब्रिकेशन मशीन |
||

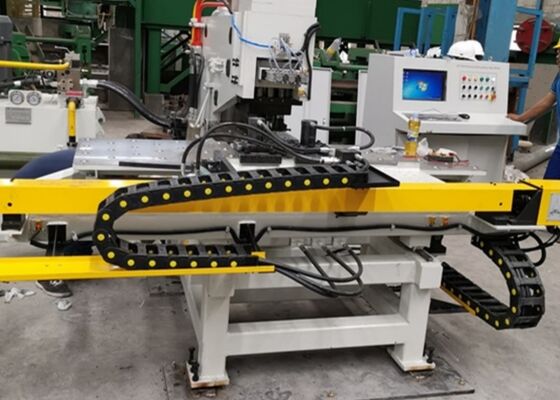

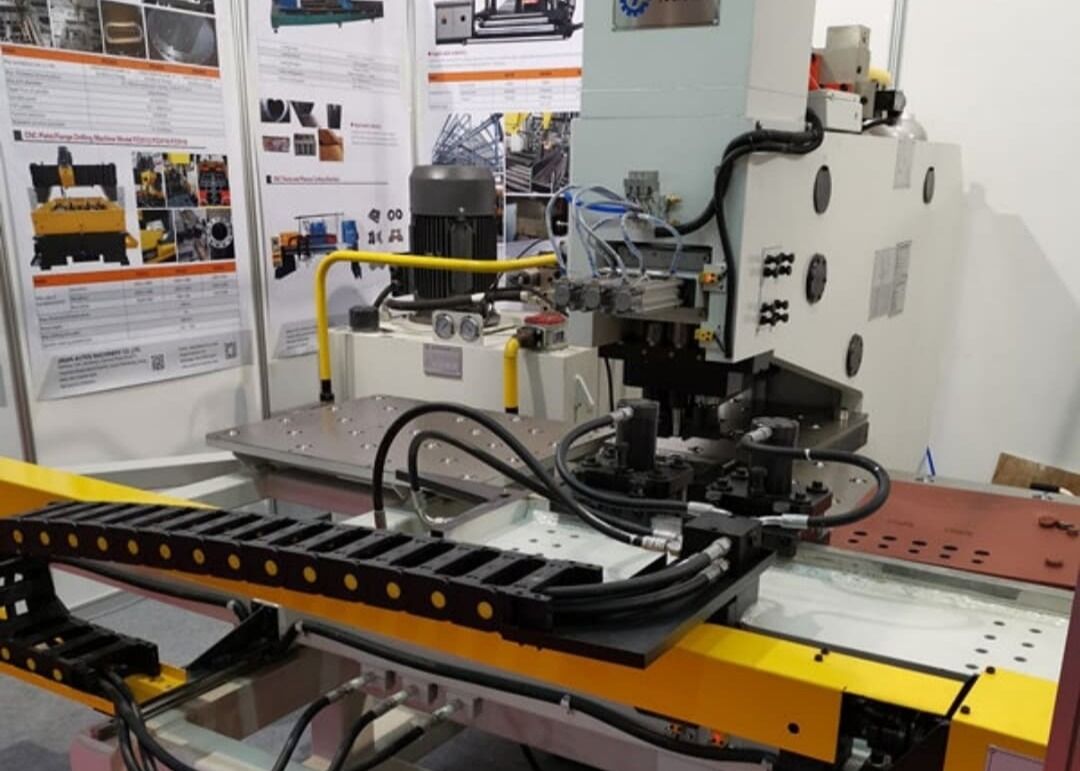

स्टील स्ट्रक्चर फैब्रिकेशन सीएनसी हाइड्रोलिक प्लेट पंचिंग मशीन कंस्ट्रक्शन स्टील प्लेट प्रोसेसिंग
उत्पाद परिचय:
सीएनसी हाइड्रोलिक मार्किंग और पंचिंग या ड्रिलिंग मशीन एक फिक्स्ड पिस्टन और सिलेंडर से लैस है, जो चार-तरफा और आठ-तरफा दोनों तरह की गति को सक्षम बनाती है। यह डिज़ाइन सुचारू संचालन और दीर्घकालिक स्थिरता सुनिश्चित करता है। आंशिक लोड स्थितियों के तहत पंचिंग पावर को कम करने के लिए सिस्टम को अनुकूलित किया गया है, जिससे ऑपरेटिंग दबाव प्रभावी ढंग से कम हो जाता है। नतीजतन, मशीन स्थिरता और विश्वसनीयता दोनों में काफी सुधार करती है। लंबे समय तक उपयोग के साथ, यह उच्च परिशुद्धता बनाए रखती है और एक विस्तारित सेवा जीवन प्रदान करती है।
उत्पाद विन्यास:
| मॉडल | BNHD120 | |
| कार्यpiece का अधिकतम आकार (मिमी) | 1500*800 | |
| अधिकतम पंचिंग व्यास (मिमी) | Φ26 | |
| अधिकतम ड्रिलिंग व्यास (मिमी) | Φ50 | |
| ड्रिलिंग स्पिंडल का टेपर | BT50 | |
| प्लेट की मोटाई (मिमी) | पंचिंग | 5～25 (Q235) |
| ड्रिलिंग | 40 | |
| पंचिंग बल (kN) | 1000/1200 | |
| मार्किंग बल (kN) | 800/1200 | |
| छेद और प्लेट किनारे के बीच न्यूनतम दूरी (मिमी) | पंचिंग | 25 |
| ड्रिलिंग | छेद व्यास पर निर्भर करता है | |
| अक्षर का आकार (मिमी) | 14*10*19 | |
| अक्षर की मात्रा | 12 | |
| डाई-स्टेशन | 4 | |
| ड्रिलिंग की फीडिंग गति (मिमी/मिनट) | 0~5000 | |
| ड्रिलिंग स्पिंडल का स्ट्रोक (मिमी) | 350 | |
| ड्रिलिंग स्पिंडल की रोटेशन गति (आर/मिनट) | 30~3000 | |
| प्रोग्रामिंग मोड | कमांड प्रोग्रामिंग, ऑटो सीएडी ड्राइंग या लेआउट सॉफ्टवेयर | |
| समग्र आयाम L*W*H (मी) | 3.3*3.2*3 | |
उत्पाद सुविधा:
1. मशीन फ्रेम सी-टाइप प्लेट वेल्डिंग का उपयोग करके निर्मित किया गया है, जो बेहतर कठोरता सुनिश्चित करता है और एक विस्तृत परिचालन कार्यक्षेत्र प्रदान करता है। यह तीन डाई स्टेशनों से सुसज्जित है, जिनमें से एक मार्किंग के लिए समर्पित है, और इसमें स्वचालित डाई स्टेशन स्विचिंग शामिल है। क्लैंपिंग सिस्टम बहुमुखी है, विभिन्न वर्कपीस को समायोजित करता है और संदर्भ बिंदु के रूप में शून्य बैफल का उपयोग करता है, जिसमें वर्कपीस को रोलिंग-बॉल वर्कटेबल द्वारा समर्थित किया जाता है। एक्स और वाई अक्ष सर्वो मोटर्स और बॉल स्क्रू द्वारा संचालित होते हैं, जबकि डुअल-एक्सिस सीएनसी सिस्टम पंचिंग स्थिति को नियंत्रित करता है, जिससे पूरी तरह से स्वचालित मशीनिंग सक्षम होती है। ऑपरेटर कंप्यूटर में वर्कपीस आयाम इनपुट कर सकते हैं, जिससे सिस्टम भविष्य के संचालन के लिए प्रोग्राम को पुनः प्राप्त और पुनः उपयोग कर सकता है।
2. मशीन इष्टतम दक्षता और सुसंगत वर्कपीस परिशुद्धता सुनिश्चित करने के लिए सर्वो मोटर-संचालित फीडिंग के साथ सीएनसी तकनीक का उपयोग करती है।
3. आवश्यक कार्यात्मक घटकों को मॉड्यूलर असेंबली दृष्टिकोण के साथ डिजाइन किया गया है, जो आसान रखरखाव और मरम्मत की सुविधा प्रदान करता है।
4. मशीन एक ही प्लेट पर पंचिंग, मार्किंग और ड्रिलिंग ऑपरेशन करने में सक्षम है।
5. ड्रिलिंग यूनिट में रैपिड डिसेंट, ऑपरेशन के दौरान स्लो फीड और क्विक रिटर्न फीडिंग जैसी सुविधाएं हैं, जो सभी परिचालन दक्षता में सुधार करती हैं।
6. मशीन सहज प्रोग्रामिंग प्रदान करती है, जिससे छेद व्यास और स्थिति को सीधे कंप्यूटर में इनपुट किया जा सकता है। यह सीएडी/सीएएम सॉफ्टवेयर द्वारा उत्पन्न प्रोग्राम या लॉफ्टिंग सॉफ्टवेयर द्वारा उत्पादित प्रोग्राम का भी समर्थन करता है।
7. हाइड्रोलिक स्टेशन में डुअल-पंप, सिंगल-मोटर डिज़ाइन का उपयोग किया गया है जिसमें सभी पाइपलाइनों के लिए वॉटर कूलिंग सिस्टम और स्लीव-टाइप कपलिंग हैं। होसेस और कपलिंग सील अंतरराष्ट्रीय स्तर पर मान्यता प्राप्त आपूर्तिकर्ताओं से प्राप्त किए जाते हैं।
8. एक्स और वाई अक्ष सर्वो मोटर्स, बॉल स्क्रू और लीनियर गाइड द्वारा संचालित होते हैं, जो उत्कृष्ट परिशुद्धता की गारंटी देते हैं।
9. सिस्टम में एक सेल्फ-डायग्नोस्टिक फ़ंक्शन शामिल है जो दोषों का पता लगाता है और रिपोर्ट करता है।
10. डिज़ाइन ऑपरेटरों पर शारीरिक तनाव को कम करता है।
मशीन विवरण:
यह विशेष धातु कार्य प्रणाली स्टील टॉवर निर्माण उद्योग के भीतर स्टील प्लेटों पर पंचिंग, मार्किंग और ड्रिलिंग ऑपरेशन करने के लिए सावधानीपूर्वक डिज़ाइन की गई है। यह कठोर सहनशीलता और सतह फिनिश आवश्यकताओं को पूरा करते हुए असाधारण मशीनिंग सटीकता प्रदान करती है। स्टील टॉवर क्षेत्र में अपने प्राथमिक उपयोग के अलावा, यह बहुमुखी उपकरण विभिन्न औद्योगिक अनुप्रयोगों के लिए धातु प्लेटों पर लगातार पंचिंग, ड्रिलिंग और मार्किंग ऑपरेशन करता है। यह विभिन्न उद्योगों में वर्कफ़्लो को सुव्यवस्थित करने और उत्पाद की गुणवत्ता में सुधार करने वाली विभिन्न धातु वर्कपीस की बढ़ी हुई परिचालन दक्षता और सटीक प्रसंस्करण सुनिश्चित करता है।
