उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| समारोह: | बीम पंचिंग | प्लेट की मोटाई (मिमी): | 4-9 |
|---|---|---|---|
| सामग्री तन्य शक्ति (एमपीए): | Max.750 | वर्कपीस लंबाई (मिमी): | 4000-12000 मिमी |
| नाममात्र बल: | 1200 केएन | वर्कपीस कैम्बर (मिमी): | ≤7/12m |
| फीडिंग स्पीड एक्स: | 50 मीटर/मिनट | फ़ीडिंग गति Y: | 30 मी/मिनट |

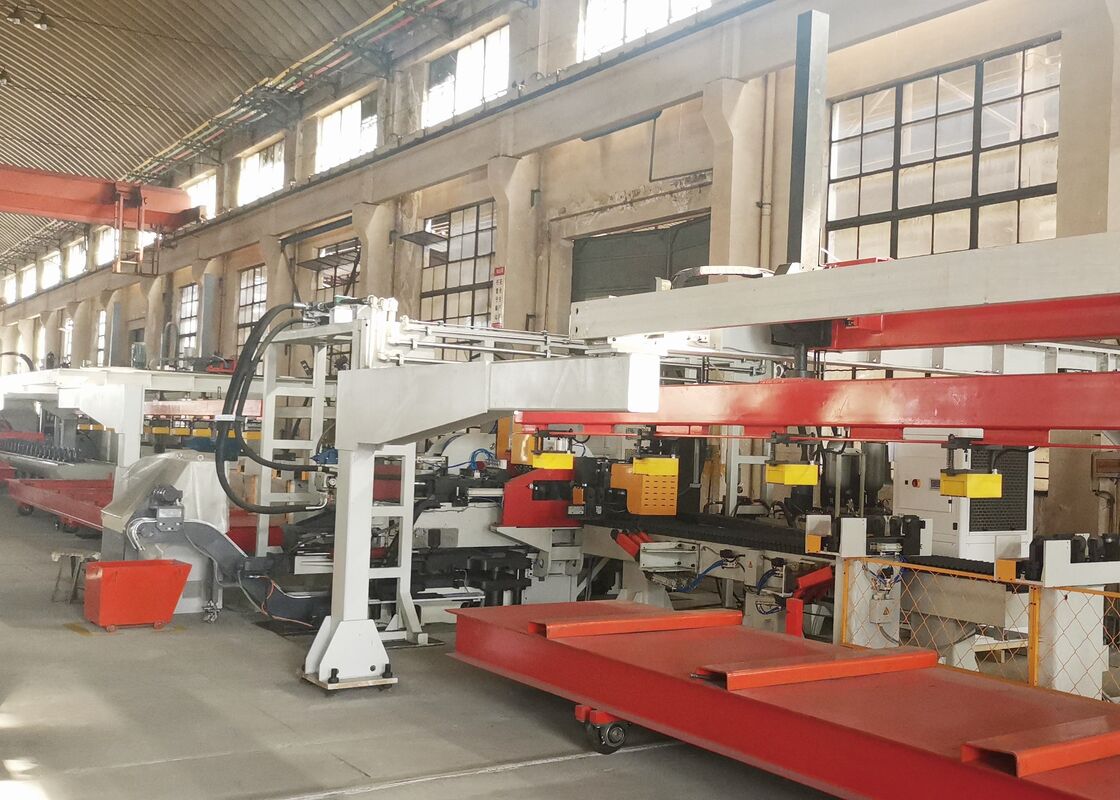

वाहन फ्रेम प्लेट पंचिंग सर्वो फीडिंग सीएनसी पंचिंग मशीन 25 मॉड्यूल
उत्पाद परिचय:
हमारी कंपनी ने उच्च-शक्ति वाले ऑटोमोटिव अनुदैर्ध्य बीमों की पंचिंग के लिए विशेष रूप से अनुकूलित एक उन्नत, उच्च-प्रदर्शन स्वचालित शीट धातु प्रसंस्करण प्रणाली को इंजीनियर और विकसित किया है। यह उत्पादन लाइन विशेष रूप से अल्ट्रा-वाइड और अल्ट्रा-थिक अनुदैर्ध्य बीमों को समायोजित करने के लिए डिज़ाइन की गई है, जिनका उपयोग आमतौर पर विशेष वाहनों में किया जाता है, जिसमें खनन ट्रक और अन्य भारी मशीनरी शामिल हैं।
मुख्य तकनीकी पैरामीटर:
| नहीं। | नाम | मान |
| 1 | नाममात्र बल | 1200KN |
| 2 | प्रसंस्करण प्लेट आकार और सीमा | |
| 3 | लंबाई | 4000~8000mm |
| चौड़ाई | 200~550mm | |
| मोटाई | 3~6mm | |
| आने वाली शीट सामग्री सिकल बेंडिंग | ≤7mm/10m | |
| एक्स-अक्ष शीट असमानता | ≤10mm/1000mm ,≤20mm/8000mm | |
| वाई-अक्ष शीट असमानता | 5mm | |
| शीट वार्पिंग | ≤50mm | |
| शीट सामग्री यांत्रिक गुण | σb=510~850N/mm2 | |
| 4 | अधिकतम पंचिंग व्यास | φ60mm |
| 5 | मॉड्यूल की संख्या | 25 |
| 6 | अधिकतम गति | |
| एक्स-अक्ष | अधिकतम=50m/min | |
| वाई-अक्ष | अधिकतम=30m/min | |
| 7 | प्रसंस्करण सटीकता | |
| एक्स-अक्ष | ±0.25/600mm ,±0.50 / 3000mm,±0.7 / 8000 mm | |
| वाई-अक्ष | ±0.2 mm / 600 mm | |
| 8 | प्रसंस्करण विधि | फ़िल्टरेशन |
| 9 | संदर्भ |
एक्स-अक्ष प्लेट की लंबाई के साथ है, और छेद का एक्स-निर्देशांक प्लेट के अंत पर आधारित है; वाई-अक्ष प्लेट की चौड़ाई है, और संदर्भ केंद्र रेखा है। |
| 11 | संचालन मोड | मैनुअल, स्वचालित |
उत्पाद सुविधाएँ
1. नियंत्रण प्रणाली 828D सीएनसी प्रणाली के साथ पूरी तरह से एकीकृत है, जो सर्वो मोटर-संचालित फीडिंग तंत्र के साथ मिलकर काम करती है। यह व्यवस्था प्रत्येक व्यक्तिगत वर्कपीस के प्रसंस्करण के दौरान लगातार सटीकता बनाए रखते हुए असाधारण परिचालन दक्षता सुनिश्चित करती है।
2. एक सर्वो-संचालित केंद्रीय संरेखण प्रणाली फीडिंग सपोर्ट रोलर में एकीकृत है, जो विभिन्न क्रॉस-सेक्शनल आकृतियों वाली प्लेटों के कुशल प्रसंस्करण की सुविधा प्रदान करती है और 0 से 200 मिमी तक की ऊंचाई भिन्नताओं की भरपाई करती है।
3. सिस्टम को विभिन्न व्यास के 25 मोल्ड तक समायोजित करने के लिए डिज़ाइन किया गया है, जो एक तेज़ और उपयोगकर्ता के अनुकूल मोल्ड स्थापना प्रक्रिया को सक्षम बनाता है।
4. प्लेटों की लोडिंग, पंचिंग और अनलोडिंग पूरी तरह से स्वचालित है, जिससे श्रम की मांग काफी कम हो जाती है और समग्र परिचालन दक्षता में वृद्धि होती है।
5. अपशिष्ट सामग्री स्वचालित रूप से बाहर निकाल दी जाती है और एकत्र की जाती है, जिससे एक निर्बाध और कुशल उत्पादन प्रक्रिया सुनिश्चित होती है।
6. स्वचालित प्रोग्रामिंग सॉफ्टवेयर AUTOCAD या अन्य CAD सॉफ्टवेयर द्वारा उत्पन्न .DXF फ़ाइलों से सीधे ग्राफिक्स आयात करने में सक्षम बनाता है। अपने उपयोगकर्ता के अनुकूल मानव-मशीन इंटरफ़ेस के साथ, यह मशीन टूल प्रसंस्करण कार्यक्रमों के स्वचालित निर्माण को सरल बनाता है, जिससे प्रसंस्करण समय कम होता है और त्रुटियों का जोखिम कम होता है।
प्रदर्शनी में इस उत्पादन लाइन द्वारा उत्पादित तैयार अनुदैर्ध्य बीम नमूनों की एक सावधानीपूर्वक चुनी गई श्रृंखला प्रदर्शित की गई है, जिसमें खनन ट्रकों और विशेष वाहनों में उपयोग किए जाने वाले विनिर्देशों की एक श्रृंखला शामिल है। ये नमूने छेद प्लेसमेंट की सटीकता, पंच किए गए किनारों की गुणवत्ता और समग्र संरचनात्मक अखंडता को प्रभावी ढंग से दर्शाते हैं, जिससे ग्राहकों और निरीक्षकों को उपकरण की मशीनिंग क्षमताओं का एक स्पष्ट दृश्य प्रतिनिधित्व मिलता है।
यह मशीन ऑटोमोटिव उद्योग में फ्लैट अनुदैर्ध्य बीमों पर पंचिंग संचालन के लिए विशेष रूप से निर्मित एक अत्याधुनिक, विशेष इकाई है। यह मुख्य रूप से ट्रकों और विशेष वाहनों के प्राथमिक बीमों को संसाधित करने के लिए डिज़ाइन किया गया है, जो इन भारी-भरकम, कस्टम-इंजीनियर्ड ऑटोमोटिव लोड-असर घटकों की संरचनात्मक असेंबली आवश्यकताओं को पूरा करने के लिए सटीक छेद निर्माण सुनिश्चित करता है।
