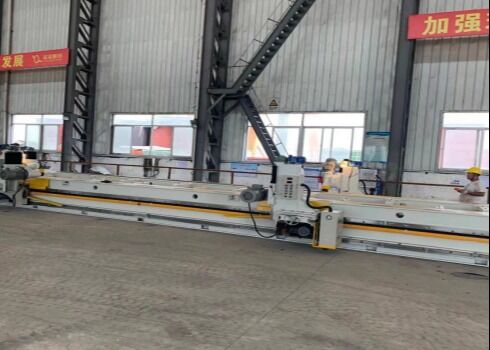

3000 मिमी मिलिंग लंबाई बीमलेस डबल ड्राइव डबल पावर हेड मिलिंग मशीन मॉडल XB-3
अवलोकन:
एक्सबी श्रृंखला फ्रीजिंग मशीन बिना दबाव बीम एक उन्नत और कुशल नई फ्रीजिंग उपकरण स्वतंत्र रूप से विकसित और हमारी कंपनी द्वारा निर्मित है,और यह एकमात्र उत्पाद है जिसे राज्य पेटेंट कार्यालय द्वारा जारी एक राष्ट्रीय उपयोगिता मॉडल पेटेंट प्राप्त हुआ हैइसका व्यापक रूप से उद्योगों जैसे दबाव जहाजों, बॉयलरों, जहाज निर्माण, बड़े ढालना और मशीनरी, इस्पात संरचनाओं, बिजली और रसायनों में उपकरणों के निर्माण में उपयोग किया जाता है।और विशेष रूप से विशेष मिश्र धातु प्लेटों और नई सामग्रियों के पीसने के लिए उपयुक्त है, साथ ही प्लेटों के पूर्व वेल्डिंग प्रसंस्करण के लिए।
उपकरण की संरचनाः
उपकरण मुख्य रूप से निम्नलिखित भागों से बना हैः (1) मशीन बिस्तर, (2) काम की मेज (इलेक्ट्रोमैग्नेटिक चक के साथ), (3) गाइड रेल, (4) उठाने स्तंभ, (5) पीसने की शक्ति सिर, (6) शक्ति ट्रॉली,(7) पीसने वाले कटर का सिर, (8) विद्युत नियंत्रण बॉक्स, (9) स्नेहन उपकरण, (10) प्रवाहकीय उपकरण, (11) सुरक्षात्मक उपकरण, (12) पोजिशनिंग उपकरण, (13) सामग्री समर्थन उपकरण, (14) पेंट, (15) काटने के उपकरण काटने के सिर।
विनिर्देशः
| नहीं |
पद |
पैरामीटर मान |
इकाई |
टिप्पणियाँ |
| 1 |
प्रभावी पीसने की लंबाई |
3000 | मिमी |
दोहरे पावर हेड एक ही दिशा में एक ही पास में काटते हैं, 3000 मिमी की प्रभावी कटौती प्राप्त करते हैं। |
| 2 |
मशीनिंग प्लेट की मोटाई |
५-३०० | मिमी | |
|
मशीनिंग प्लेट की चौड़ाई |
100 | मिमी |
शीट की चौड़ाई 100 मिमी से कम नहीं। |
|
| 3 | पीसने का कोण |
0-85, -45-0 |
o |
सामने का कुंडा कोणः 0°85° पीछे का कुंडा कोणः 0 ̊-45° |
| 4 |
तीव्र पार गति |
2500 | mm/min | |
| 5 | पीसने की गति | 100-1500 | mm/min |
सामग्री और काटने की गहराई के आधार पर |
| 6 | अधिकतम क्षैतिज पीसने का स्ट्रोक | ≥ 300 मिमी | ||
| 7 | अधिकतम ऊर्ध्वाधर पीसने का स्ट्रोक | ≥500 मिमी | ||
| 8 | मशीनिंग की सतह की रफ़्तार | Ra3.2-12.5 |
चलने की गति के आधार पर |
|
| 9 |
बिस्तर के मार्गदर्शक मार्ग की सीधाई |
≤0.40 मिमी/3000 | एकतरफा | |
| 11 |
पीसने की शक्ति सिर की गति |
960 | r/min | डीएलटी-2 तेल मुक्त ग्रह प्रकार, सरल और व्यावहारिक |
| 13 |
पीसने वाले कटर का व्यास |
125 | मिमी |
सार्वभौमिक 160 |
| 14 |
विद्युत स्थायी चुंबक चक की संख्या (चक का आकार 400x220) |
6 | सेट | एक पेशेवर निर्माता द्वारा निर्मित, हमारी कंपनी द्वारा घर में नहीं बनाया गया |
| 15 | विद्युत-स्थायी चुंबक चक चूषण शक्ति | 3 | टी | |
| 16 |
मैनुअल सामग्री स्टॉप डिवाइस |
4 | सेट |
सीधापन 0.40mm/30000 |
| 17 |
मुख्य सामग्री समर्थन फ्रेम |
5 | सेट | 1.2M/सर्वव्यापी रोलर्स के साथ ऊपरी सतह |
| 18 | जमीन से कार्यक्षेत्र की ऊँचाई | 900 | मिमी |
माउंटिंग पैड की ऊंचाई 50 मिमी |
| 19 |
कार्यक्षेत्र की चौड़ाई |
520 | मिमी | ऊर्ध्वाधर कार्य तालिका की चौड़ाई |
| 20 | कार्यबेंच की प्रभावी क्लैंपिंग लंबाई | 3000 | मिमी |
कार्यक्षेत्र की कुल लंबाईः 5500 मिमी |
| 19 |
फ़ीड मोटर पावर |
1.5 | केडब्ल्यू |
श्नाइडर इलेक्ट्रिक आवृत्ति कनवर्टर |
| 20 |
फ्राइंग मोटर की शक्ति |
7.5 | केडब्ल्यू | चर आवृत्ति गति नियंत्रण. श्नाइडर इलेक्ट्रिक आवृत्ति कनवर्टर. |
| 21 |
उठाने वाली मोटर शक्ति |
0.75 | केडब्ल्यू | |
| 22 | स्नेहन तेल पंप मोटर की शक्ति | 100 | W | |
| 23 |
उपकरण के आयाम |
लंबाई 5500mm × 2700mm (समर्थन फ्रेम सहित) × ऊंचाई 2100mm |
||
| 24 | विद्युत आपूर्ति |
तीन चरण तीन तार 380VAC (±15%), 50Hz (±1Hz) |
||
| 25 |
पर्यावरणीय परिस्थितियाँ |
-10°C से -45°C, सापेक्ष आर्द्रताः 20%~95% |
||
| 26 |
मशीन औजार के निष्क्रिय शोर |
< 85dB ((A) | ||
| 27 | ऊंचाई | <1500 मीटर | ||
संरचनात्मक विशेषताएं:
1मशीन बिस्तर उच्च गुणवत्ता वाले कार्बन स्टील प्लेटों से निर्मित है, जिसमें एक निर्बाध वेल्डेड डिजाइन और तर्कसंगत लेआउट है। यह एक मजबूत संरचना, बढ़ी हुई कठोरता सुनिश्चित करता है,और सुविधाजनक परिवहनइसके अलावा यह आंतरिक तनाव को प्रभावी ढंग से खत्म करने के लिए समग्र उम्र बढ़ने के उपचार से गुजरता है। बिस्तर को समानांतर ऊर्ध्वाधर गाइड रेल के साथ निलंबित प्रकार के रूप में डिज़ाइन किया गया है,मशीनिंग के बाद एक एकल संदर्भ सतह प्रदान करना, वास्तविक काटने के दौरान सीधापन की गारंटी देता है (आधार प्रकार और निलंबित संयोजनों की तुलना में, जिनकी दो संदर्भ सतहें हैं, यह डिजाइन सीधापन बेहतर सुनिश्चित करता है) ।
2. तालिका में काम के टुकड़े को ठीक करने के लिए विद्युत चुंबकीय चक का उपयोग किया जाता है, जो सुविधाजनक संचालन और पर्याप्त स्थापना स्थान प्रदान करता है। प्रत्येक चक 220 × 400 मिमी (चौड़ाई x लंबाई) को मापता है,लंबाई के साथ व्यवस्थित 6 चक के साथ, प्रभावी रूप से टेबल की सक्शन दूरी को कम करता है।
3. खंडित पूरी तरह से कठोर गाइड रेलः (टॉप-ऑफ-द-लाइन विन्यास) गाइड रेल आयामः 40 * 80 * 600 मिमी, सामग्रीः 40CrMo, पूरी तरह से बुझी और कठोर,HRC48-50 की कठोरता तक उच्च आवृत्ति कठोरयदि उपकरण का प्रयोग लम्बे समय तक किया गया है, तोगाइड रेल को मरम्मत या प्रतिस्थापन के लिए हटाया जा सकता है ताकि सटीकता बहाल की जा सके और उपकरण का जीवनकाल बढ़ाया जा सके; सरलीकरण 0.40 मिमी/3000 मिमी से अधिक नहीं।
4. उठाने वाला स्तंभ: स्तंभ स्लाइड पर बोल्ट है। स्लाइड उच्च शक्ति वाले कास्ट आयरन (एचटी -250) से बना है, एकीकृत रूप से कास्ट और फिर मशीनीकृत है। स्लाइड बिस्तर गाइड रेल पर बाएं और दाएं जा सकता है,जबकि स्तंभ बिस्तर के लंबवत आगे और पीछे की ओर आगे बढ़ सकता है। स्तंभ पर लिफ्टिंग स्लाइड स्क्रू को एक मोटर और इलेक्ट्रिक लिफ्टिंग और लोडिंग को प्राप्त करने के लिए रेड्यूसर द्वारा संचालित किया जाता है,या मैन्युअल लिफ्टिंग. लिफ्टिंग कॉलम के ऊपरी और निचले दोनों किनारों पर सीमा स्विच लगाए जाते हैं ताकि यह सुनिश्चित किया जा सके कि लिफ्टिंग के दौरान ऑपरेटर की लापरवाही के कारण पावर हेड अपनी यात्रा रेंज से अधिक न हो,इस प्रकार दुर्घटनाओं को रोकना.
5फ्राइंग पावर हेड में एक उच्च गुणवत्ता वाला, स्वयं निर्मित फ्राइंग हेड उपयोग किया जाता है, जिसे विशेष रूप से किनारे की फ्राइंग मशीनों के लिए डिज़ाइन किया गया है (एक स्थिर उत्पाद जो कंपनी द्वारा स्वतंत्र रूप से डिज़ाइन और निर्मित किया गया है) ।पीस शक्ति सिर स्तंभ के बाईं ओर एक उठाने स्लाइड पर लगाया जाता है और स्तंभ स्लाइड पेंच के साथ बिजली से उठाया और नीचे किया जा सकता हैसूक्ष्म समायोजन के लिए, उपकरण सेटिंग के दौरान सुरक्षा और सटीकता सुनिश्चित करने के लिए मैन्युअल समायोजन की आवश्यकता होती है।स्लाइड पर कीड़ा गियर शाफ्ट क्षैतिज विमान के अनुरूप कोण पर झुकाया जा सकता है, जो सामने के चेहरे (0-85°) और नीचे के चेहरे (0-45°) के अंत के चेहरे या कंक्रीट को मशीनीकृत करने में सक्षम है।किसी भी गति और तेजी से वापसी पर पीस की जरूरतों को पूरा करने के लिए पीस फीड गति किसी भी समय समायोजित किया जा सकता हैइसमें रिसाइक्वाटिंग मिलिंग कार्यक्षमता भी है।
6. पावर ट्रॉली में एक गैर-मानक, विस्तारित डिजाइन है और यह एक अलग से डिज़ाइन की गई इकाई है। गियर और रिड्यूसर बड़े स्लाइड पर लगाए जाते हैं, जिसमें गियर गाइड रेल रैक पर जाली होते हैं।कम शोर, कठोर समानांतर शाफ्ट हेलिकल गियर के साथ उच्च टोक़ reducer एक परिवर्तनीय आवृत्ति मोटर के माध्यम से मशीन चलाता है।यात्रा तंत्र के गति विनियमन के लिए अनुमति देता है. यात्रा और पीसने की गति का विवरण पीसने की मशीन के नियंत्रण कक्ष पर डिजिटल डिस्प्ले पर प्रदर्शित किया जाता है। यह सुविधाजनक, तेज़ और अत्यधिक कुशल है।इस मशीन में दो स्वतंत्र पावर ट्रॉली हैं, जो स्वतंत्र रूप से या संयुक्त रूप से नियंत्रित किया जा सकता है। दो ट्रेलियों के बीच एक सुरक्षा विरोधी टक्कर उपकरण स्थापित किया गया है।
7. मिलिंग कटर हेड: इस मशीन टूल्स के मिलिंग कटर हेड में उच्च गुणवत्ता वाली घरेलू उत्पादन की मिलिंग मशीन के लिए विशिष्ट मिलिंग कटर हेड का उपयोग किया जाता है जो राष्ट्रीय मानकों को पूरा करता है।Q345D उच्च शक्ति वाले स्टील प्लेटों के लिए ग्राहक की मशीनिंग आवश्यकताओं के आधार पर, एक Φ125-160 उच्च शक्ति 75 ° कटर सिर का उपयोग काटने के संपर्क क्षेत्र को कम करने, कम काटने के तापमान, और उपकरण पहनने को कम करने के लिए किया जाता है। YW श्रृंखला कार्बाइड उच्च मिश्र धातु आवेषण का उपयोग किया जा सकता है।
8विद्युत नियंत्रण बॉक्सः विद्युत नियंत्रण बॉक्स के दो सेट हैं। एक सेट मशीन बिस्तर के दाईं ओर सही कॉलम पर स्थापित है, मुख्य रूप से समग्र बिजली की आपूर्ति को नियंत्रित करता है।विद्युत नियंत्रण बक्से के अन्य सेट स्थिर शक्ति गाड़ियों पर स्थापित किया जाता हैविद्युत नियंत्रण कक्ष को ऑपरेटिंग सतह के निकट स्तंभ पर लगाया जाता है। आवश्यक बटन दबाकर सामान्य पीसने के लिए मशीन के संचालन की अनुमति मिलती है।यात्रा गति और शक्ति सिर की गति नियंत्रण कक्ष पर डिजिटल प्रदर्शित कर रहे हैं.
