उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| प्रभावी मिलिंग लंबाई: | 300 मिमी | मशीनिंग प्लेट की मोटाई: | 5-300 मिमी |
|---|---|---|---|
| मशीनिंग प्लेट की चौड़ाई: | 100 मिमी से अधिक | मिलिंग कोण: | 0-85、 -45-0° |
| तीव्र ट्रैवर्स स्पीड: | 2500मिमी/मिनट | मिलिंग गति: | 100-1500 मिमी / मिनट |
| अधिकतम क्षैतिज मिलिंग स्ट्रोक: | ≥300 मिमी | अधिकतम ऊर्ध्वाधर मिलिंग स्ट्रोक: | ≥500मिमी |
| प्रमुखता देना: | डबल ड्राइव फ्रिलिंग मशीन,5-300 मिमी डबल ड्राइव फ्रिलिंग मशीन,100 मिमी डबल ड्राइव फ्रिलिंग मशीन |
||

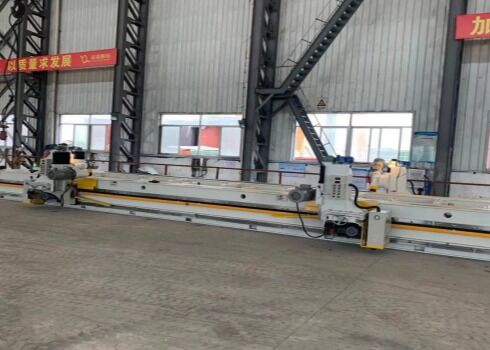

5-300 मिमी मशीनिंग प्लेट मोटाई दोहरी ड्राइव मिलिंग मशीन 100 मिमी मशीनिंग प्लेट चौड़ाई
अवलोकन:
एक्सबी श्रृंखला फ्रीजिंग मशीन बिना दबाव बीम एक उन्नत और कुशल नई फ्रीजिंग उपकरण स्वतंत्र रूप से विकसित और हमारी कंपनी द्वारा निर्मित है,और यह एकमात्र उत्पाद है जिसे राज्य पेटेंट कार्यालय द्वारा जारी एक राष्ट्रीय उपयोगिता मॉडल पेटेंट प्राप्त हुआ हैइसका व्यापक रूप से उद्योगों जैसे दबाव जहाजों, बॉयलरों, जहाज निर्माण, बड़े ढालना और मशीनरी, इस्पात संरचनाओं, बिजली और रसायनों में उपकरणों के निर्माण में उपयोग किया जाता है।और विशेष रूप से विशेष मिश्र धातु प्लेटों और नई सामग्रियों के पीसने के लिए उपयुक्त है, साथ ही प्लेटों के पूर्व वेल्डिंग प्रसंस्करण के लिए।
उपकरण की संरचनाः
उपकरण मुख्य रूप से निम्नलिखित भागों से बना हैः (1) मशीन बिस्तर, (2) काम की मेज (इलेक्ट्रोमैग्नेटिक चक के साथ), (3) गाइड रेल, (4) उठाने स्तंभ, (5) पीसने की शक्ति सिर, (6) शक्ति ट्रॉली,(7) पीसने वाले कटर का सिर, (8) विद्युत नियंत्रण बॉक्स, (9) स्नेहन उपकरण, (10) प्रवाहकीय उपकरण, (11) सुरक्षात्मक उपकरण, (12) पोजिशनिंग उपकरण, (13) सामग्री समर्थन उपकरण, (14) पेंट, (15) काटने के उपकरण काटने के सिर।
विनिर्देशः
| नहीं |
पद |
पैरामीटर मान |
इकाई |
टिप्पणियाँ |
| 1 |
प्रभावी पीसने की लंबाई |
3000 | मिमी |
दोहरे पावर हेड एक ही दिशा में एक ही पास में काटते हैं, 3000 मिमी की प्रभावी कटौती प्राप्त करते हैं। |
| 2 |
मशीनिंग प्लेट की मोटाई |
५-३०० | मिमी | |
|
मशीनिंग प्लेट की चौड़ाई |
100 | मिमी |
शीट की चौड़ाई 100 मिमी से कम नहीं। |
|
| 3 | पीसने का कोण |
0-85, -45-0 |
o |
सामने का कुंडा कोणः 0°85° पीछे का कुंडा कोणः 0 ̊-45° |
| 4 |
तीव्र पार गति |
2500 | mm/min | |
| 5 | पीसने की गति | 100-1500 | mm/min |
सामग्री और काटने की गहराई के आधार पर |
| 6 | अधिकतम क्षैतिज पीसने का स्ट्रोक | ≥ 300 मिमी | ||
| 7 | अधिकतम ऊर्ध्वाधर पीसने का स्ट्रोक | ≥500 मिमी | ||
| 8 | मशीनिंग की सतह की रफ़्तार | Ra3.2-12.5 |
चलने की गति के आधार पर |
|
| 9 |
बिस्तर के मार्गदर्शक मार्ग की सीधाई |
≤0.40 मिमी/3000 | एकतरफा | |
| 11 |
पीसने की शक्ति सिर की गति |
960 | r/min | डीएलटी-2 तेल मुक्त ग्रह प्रकार, सरल और व्यावहारिक |
| 13 |
पीसने वाले कटर का व्यास |
125 | मिमी |
सार्वभौमिक 160 |
| 14 |
विद्युत स्थायी चुंबक चक की संख्या (चक का आकार 400x220) |
6 | सेट | एक पेशेवर निर्माता द्वारा निर्मित, हमारी कंपनी द्वारा घर में नहीं बनाया गया |
| 15 | विद्युत-स्थायी चुंबक चक चूषण शक्ति | 3 | टी | |
| 16 |
मैनुअल सामग्री स्टॉप डिवाइस |
4 | सेट |
सीधापन 0.40mm/30000 |
| 17 |
मुख्य सामग्री समर्थन फ्रेम |
5 | सेट | 1.2M/सर्वव्यापी रोलर्स के साथ ऊपरी सतह |
| 18 | जमीन से कार्यक्षेत्र की ऊँचाई | 900 | मिमी |
माउंटिंग पैड की ऊंचाई 50 मिमी |
| 19 |
कार्यक्षेत्र की चौड़ाई |
520 | मिमी | ऊर्ध्वाधर कार्य तालिका की चौड़ाई |
| 20 | कार्यबेंच की प्रभावी क्लैंपिंग लंबाई | 3000 | मिमी |
कार्यक्षेत्र की कुल लंबाईः 5500 मिमी |
| 19 |
फ़ीड मोटर पावर |
1.5 | केडब्ल्यू |
श्नाइडर इलेक्ट्रिक आवृत्ति कनवर्टर |
| 20 |
फ्राइंग मोटर की शक्ति |
7.5 | केडब्ल्यू | चर आवृत्ति गति नियंत्रण. श्नाइडर इलेक्ट्रिक आवृत्ति कनवर्टर. |
| 21 |
उठाने वाली मोटर शक्ति |
0.75 | केडब्ल्यू | |
| 22 | स्नेहन तेल पंप मोटर की शक्ति | 100 | W | |
| 23 |
उपकरण के आयाम |
लंबाई 5500mm × 2700mm (समर्थन फ्रेम सहित) × ऊंचाई 2100mm |
||
| 24 | विद्युत आपूर्ति |
तीन चरण तीन तार 380VAC (±15%), 50Hz (±1Hz) |
||
| 25 |
पर्यावरणीय परिस्थितियाँ |
-10°C से -45°C, सापेक्ष आर्द्रताः 20%~95% |
||
| 26 |
मशीन औजार के निष्क्रिय शोर |
< 85dB ((A) | ||
| 27 | ऊंचाई | <1500 मीटर | ||
संरचनात्मक विशेषताएं:
1. स्नेहन प्रणाली: एक स्वचालित स्नेहन प्रणाली अपनाई जाती है। स्नेहन पंप फ़ीड तंत्र के दाईं ओर स्थापित है,एक समयबद्ध और मीटर स्वचालित स्नेहन विधि का उपयोगमशीन के संचालन के दौरान, गाइड रेल का स्नेहन आवश्यकतानुसार किया जा सकता है, जो सुविधाजनक और त्वरित है।
2प्रवाहकीय उपकरणः यात्रा क्रेन के लिए एक सुरक्षित और विश्वसनीय चार-कोर स्लाइडिंग संपर्क लाइन का उपयोग किया जाता है। यह सौंदर्य के लिए सुखद और अत्यधिक प्रभावी है।
3सुरक्षा यंत्र: उपकरण में गाइड रेल के संपर्क बिंदुओं पर नरम घर्षण यंत्र का प्रयोग किया जाता है।द्वितीयक सुरक्षा प्रदान करने और स्लाइड प्लेट के आंतरिक पक्ष में गिरने से लोहे के फ़िलिंग को रोकने के लिए, सुरक्षा और विश्वसनीयता सुनिश्चित करना। The electro-permanent magnet chuck should be designed with an electromagnetic protection mechanism to ensure that the suction force of the chuck does not disappear in the event of a sudden power failure, फ्रीजिंग हेड को काम करने वाले टुकड़े को निष्क्रियता के कारण दूर करने से रोकता है और सुरक्षा दुर्घटना का कारण बनता है। उपकरण के दोनों छोरों पर विरोधी टक्कर सीमा उपकरण स्थापित किए जाते हैं,और आपसी टक्कर सुरक्षा विद्युत उपकरणों दोनों इकाइयों के बीच स्थापित कर रहे हैंY-अक्ष और Z-अक्ष गाइड रेल सुरक्षा के लिए बफ़ल कवर से लैस हैं, मुख्य रूप से बाहरी ताकतों और काटने से गाइड रेल को नुकसान से बचाने के लिए।
4. पोजिशनिंग डिवाइस: एक मैनुअल स्टॉप डिवाइस को फ्रिलिंग हेड के पास वर्कटेबल की तरफ डिज़ाइन किया गया है।यह स्टॉप डिवाइस को पीसने से पहले मैन्युअल रूप से हटाया जाना चाहिए.
5सामग्री समर्थन उपकरणः बड़े आकार के भागों के लोड को समर्थन देने के लिए कार्य तालिका के एक पक्ष पर एक सहायक कार्य तालिका फ्रेम कॉन्फ़िगर किया गया है।ऊपरी सतह सटीक और आसान खिला सुनिश्चित करने के लिए पॉलीयूरेथेन रोलर्स से लैस है, जो काम के टुकड़े के साथ घर्षण को कम करता है। इसके अलावा इसका छोटा पदचिह्न है, इसका उपयोग करना सुविधाजनक है, और इसे संचालित करना आसान है।सामग्री समर्थन फ्रेम 1200x120x120x6 मिमी है और ऊपरी सतह पर सार्वभौमिक रोलर्स (3 रोलर्स प्रति समर्थन फ्रेम) से लैस हैउपकरण की लंबाई के साथ कुल 5 सेट कॉन्फ़िगर किए जाते हैं।
6. पेंटः प्राइमर एंटी-रस्ट पेंट है, और टॉपकोट नारंगी छील पेंट है। रंग हमारी कंपनी का मानक कारखाना रंग है, GY09 आइस ग्रे, सुरक्षा क्षेत्रों पर लाल और पीले उच्चारण के साथ।सौंदर्य से प्रसन्न.
7काटने का औजार और काटने का सिरः Q460 C उच्च शक्ति वाले स्टील प्लेट की ग्राहक की मशीनिंग स्थिति के आधार पर,एक Φ125--160 उच्च शक्ति 75° कटर सिर काटना संपर्क क्षेत्र को कम करने के लिए अपनाया जाता है, काटने के तापमान को कम करें और सम्मिलित पहनें; YT/YW श्रृंखला कार्बाइड सम्मिलित का उपयोग किया जा सकता है।
