उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| प्लेट का आकार: | 1500x800 मिमी | प्लेट की मोटाई: | 5~25मिमी |
|---|---|---|---|
| छिद्रण बल: | 1000/1200kN | अंकन बल: | 800/1000kN |
| सीएनसी या नहीं: | सीएनसी | डाई-स्टेशन: | 4 |
| प्रमुखता देना: | 1200KN सीएनसी प्लेट पंचिंग मशीन,सीएनसी प्लेट पंचिंग मार्किंग ड्रिलिंग मशीन,स्टील टॉवर पंचिंग मार्किंग ड्रिलिंग मशीन |
||

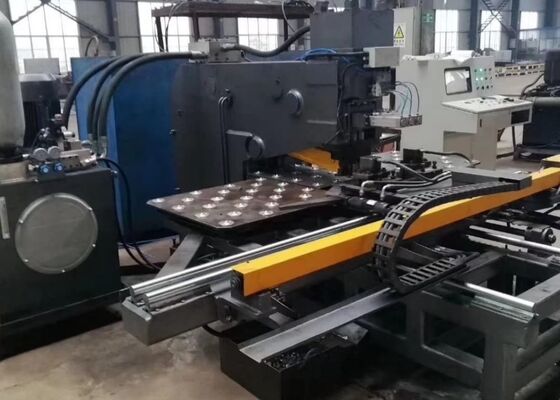

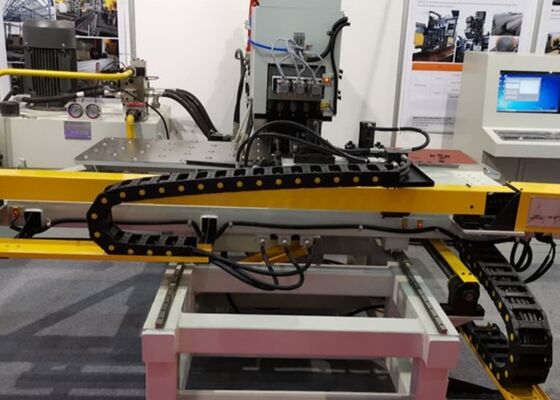

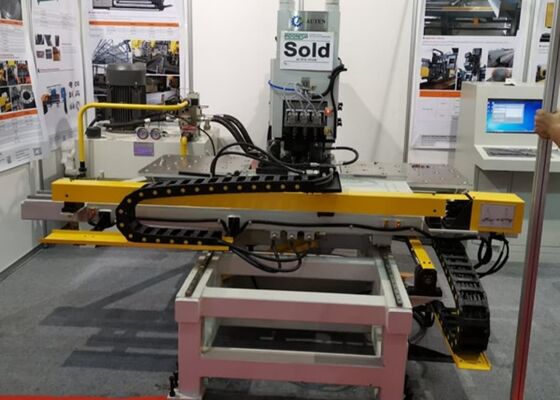

स्टील टॉवर यूज़ सीएनसी प्लेट पंचिंग मार्किंग एंड ड्रिलिंग मशीन 1000/1200KN पंचिंग फोर्स
लागू उद्योग:
स्टील टॉवर उद्योग में स्टील प्लेटों की पंचिंग और मार्किंग के लिए इंजीनियर की गई एक अत्यधिक विशिष्ट सीएनसी मशीन। इसका उपयोग अन्य उद्योगों की एक श्रृंखला में समान पंचिंग और मार्किंग संचालन के लिए भी किया जाता है।
मुख्य घटक:
यह मशीन मुख्य इकाई, वर्कटेबल, हाइड्रोलिक क्लैंपिंग सिस्टम, ड्रिलिंग मॉड्यूल, पंचिंग मॉड्यूल, हाइड्रोलिक पावर यूनिट, इलेक्ट्रिकल कंट्रोल पैनल और एक स्वचालित स्नेहन प्रणाली से बनी है।
विनिर्देश:
| मॉडल | BNCZ100 | |
| कार्यpiece का अधिकतम आकार (मिमी) | 1500*800 | |
| अधिकतम पंचिंग व्यास (मिमी) | Φ26 | |
| अधिकतम ड्रिलिंग व्यास (मिमी) | Φ50 | |
| ड्रिलिंग स्पिंडल का टेपर | / | |
| प्लेट की मोटाई (मिमी) | पंचिंग | 5～25 (Q235) |
| ड्रिलिंग | 40 | |
| पंचिंग बल (kN) | 1000/1200 | |
| मार्किंग बल (kN) | 800/1200 | |
| होल और प्लेट एज के बीच न्यूनतम दूरी (मिमी) | पंचिंग | 25 |
| ड्रिलिंग | होल व्यास पर निर्भर करता है | |
| कैरेक्टर का आकार (मिमी) | 14*10*19 | |
| कैरेक्टर की मात्रा | 12 | |
| डाई-स्टेशन | 4 | |
| ड्रिलिंग की फीडिंग गति (मिमी/मिनट) | 25~280 | |
| ड्रिलिंग स्पिंडल का स्ट्रोक (मिमी) | 180 | |
| ड्रिलिंग स्पिंडल की रोटेशन गति (आर/मिनट) | 120~560 | |
| प्रोग्रामिंग मोड | कमांड प्रोग्रामिंग, ऑटो कैड ड्राइंग या लेआउट सॉफ्टवेयर | |
| समग्र आयाम L*W*H (मी) | 3.2*3*2.6 | |
उत्पाद सुविधा:
1. मशीन फ्रेम सी-टाइप प्लेट वेल्डिंग का उपयोग करके निर्मित किया गया है, जो एक विशाल कार्य क्षेत्र प्रदान करते हुए बेहतर कठोरता सुनिश्चित करता है। इसमें तीन डाई स्टेशन हैं - पंचिंग के लिए दो और मार्किंग के लिए एक - स्वचालित डाई स्टेशन स्विचिंग से सुसज्जित। क्लैंपिंग सिस्टम बहुमुखी है, जो विभिन्न प्रकार के वर्कपीस को सुरक्षित करने में सक्षम है, और सटीक संरेखण के लिए एक संदर्भ ब्लॉक शामिल करता है। वर्कपीस को रोलर-बॉल वर्कटेबल द्वारा समर्थित किया जाता है। एक्स और वाई अक्ष सर्वो मोटर्स और बॉल-स्क्रू सिस्टम द्वारा संचालित होते हैं, जिसमें पीएलसी द्वारा स्थिति प्रतिक्रिया की निगरानी की जाती है, जिससे पंचिंग संचालन का स्वचालित नियंत्रण सक्षम होता है। ऑपरेटर वर्कपीस प्रोग्राम इनपुट कर सकते हैं, जिसे भविष्य के प्रसंस्करण कार्यों के लिए सहेजा और पुन: उपयोग किया जा सकता है।
2. मशीन सीएनसी तकनीक और सर्वो मोटर-संचालित फीडिंग को एकीकृत करती है, जिससे दक्षता बढ़ती है और वर्कपीस के लिए लगातार सटीकता सुनिश्चित होती है।
3. आवश्यक कार्यात्मक घटकों को मॉड्यूलर निर्माण के साथ डिजाइन किया गया है, जिससे रखरखाव और मरम्मत प्रक्रियाएं सरल हो जाती हैं।
4. यह एक ही स्टील प्लेट पर पंचिंग और मार्किंग दोनों संचालन निष्पादित करने में सक्षम है।
5. सिस्टम सहज प्रोग्रामिंग प्रदान करता है, कैड फ़ाइलों का समर्थन करता है और लॉफ्टिंग सॉफ़्टवेयर द्वारा उत्पन्न प्रोग्राम के साथ निर्बाध एकीकरण को सक्षम करता है। यह TEKLA लॉफ्टिंग सॉफ़्टवेयर फ़ाइलों के साथ पूरी तरह से संगत है, जिसमें NC1 प्रारूप भी शामिल है।
6. मशीन एक अंतर्निहित स्व-निदान दोष पहचान प्रणाली से लैस है।
7. एक्स और वाई अक्ष सर्वो मोटर्स, बॉल स्क्रू और लीनियर गाइड द्वारा संचालित होते हैं, जो असाधारण सटीकता सुनिश्चित करते हैं।
8. मुख्य संरचना सी-आकार के वेल्डेड स्टील प्लेट फ्रेमवर्क से बनी है, जो बेहतर कठोरता और एक विस्तृत परिचालन क्षेत्र प्रदान करती है।
9. मशीन में तीन वर्कस्टेशन हैं, जिनमें से एक विशेष रूप से मार्किंग के लिए है, जिसमें स्वचालित स्टेशन स्विचिंग क्षमता है।
10. क्लैंपिंग सिस्टम को विभिन्न मोटाई वाले वर्कपीस को समायोजित करने के लिए डिज़ाइन किया गया है। बॉल-बेयरिंग वर्कटेबल पर वर्कपीस को स्थिर करने के लिए एक संदर्भ शून्य ब्लॉक का उपयोग किया जाता है।
11. एक्स और वाई अक्ष सर्वो मोटर्स, बॉल स्क्रू और उच्च-सटीकता लीनियर गाइड द्वारा संचालित होते हैं, जिन्हें पंचिंग संचालन के दौरान सटीक पोजिशनिंग सुनिश्चित करने के लिए डुअल-एक्सिस सीएनसी सिस्टम द्वारा नियंत्रित किया जाता है।
12. संपूर्ण मशीनिंग प्रक्रिया पूरी तरह से स्वचालित है, जिसके लिए ऑपरेटर को बस कंप्यूटर में वर्कपीस ड्राइंग दर्ज करने की आवश्यकता होती है।
मशीन विवरण:
यह विशेष धातु कार्य प्रणाली विशेष रूप से स्टील टॉवर निर्माण उद्योग में उपयोग की जाने वाली स्टील प्लेटों पर पंचिंग, मार्किंग और ड्रिलिंग संचालन करने के लिए डिज़ाइन की गई है। यह कठोर सहनशीलता मानकों और सतह फिनिश आवश्यकताओं का पालन करते हुए असाधारण मशीनिंग सटीकता सुनिश्चित करता है। स्टील टॉवर क्षेत्र के अलावा, यह बहुमुखी उपकरण विभिन्न प्रकार के उद्योगों में धातु प्लेटों के लिए विश्वसनीय पंचिंग, ड्रिलिंग और मार्किंग क्षमताएं प्रदान करता है। यह लगातार उच्च परिचालन थ्रूपुट और विभिन्न धातु घटकों के लिए सटीक प्रसंस्करण प्रदान करता है, जिससे वर्कफ़्लो दक्षता का अनुकूलन होता है और कई औद्योगिक अनुप्रयोगों में उत्पाद की गुणवत्ता बढ़ती है।
