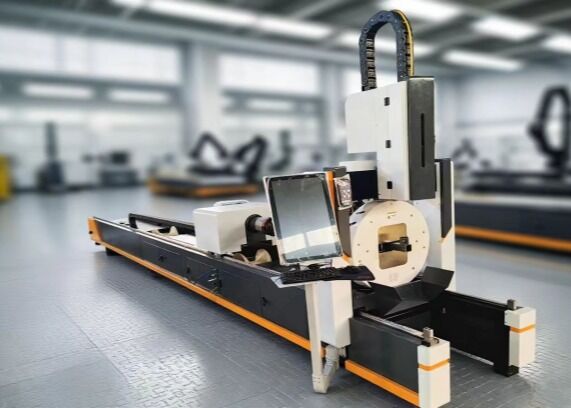

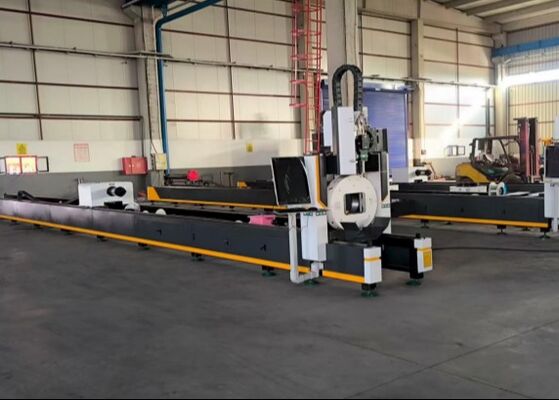

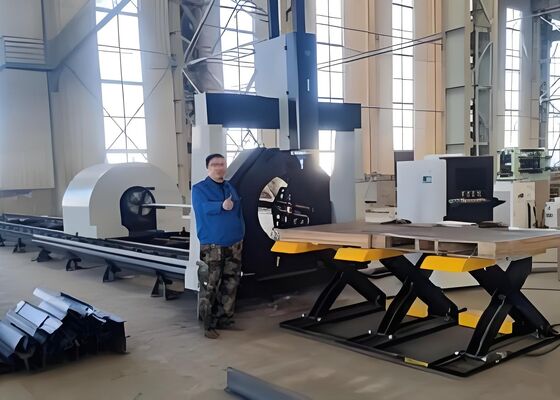

मॉडल LC2412 सीएनसी लेजर ट्यूब काटने की मशीन MAX6000 लेजर पावर का उपयोग करें
उत्पाद का परिचय:
लेजर ट्यूब काटने की मशीन मुख्य रूप से पाइप और ट्यूबलर सामग्री की एक विस्तृत श्रृंखला के प्रसंस्करण के लिए डिज़ाइन की गई है, जिसमें साधारण कार्बन स्टील पाइप, स्टेनलेस स्टील पाइप, एल्यूमीनियम मिश्र धातु पाइप,और तांबे के पाइप. यह चिकनी, burr-मुक्त किनारों के साथ उच्च परिशुद्धता काटने प्रदान करता है, न्यूनतम थर्मल विरूपण और उत्कृष्ट आयामी सटीकता सुनिश्चित करता है। प्रणाली जटिल काटने के पैटर्न का समर्थन करती है,कोणों में कटौती सहितइसके उन्नत लेजर प्रौद्योगिकी से कुशल, कुशल, और उच्च गुणवत्ता वाले लेजर मशीनों का निर्माण किया जा सकता है।कई प्रकार की सामग्री और मोटाई में निरंतर गुणवत्ता बनाए रखते हुए स्वचालित संचालन.
उत्पाद के तकनीकी मापदंड
| नहीं | परियोजना का नाम | पैरामीटर | इकाई |
| 1 | पाइप प्रसंस्करण का आकार | गोल ट्यूब Φ20mm-φ240mm,वर्ग ट्यूब कोण स्टील ग्रूव की स्टील साइड लंबाई≤240mm,L≤12000mm; | मिमी |
| 2 | एक्स अक्ष मार्ग | 300 | मिमी |
| 3 | Y अक्ष मार्ग | 12000 | मिमी |
| 4 | Z अक्ष मार्ग | 120 | मिमी |
| 5 | एक्स, वाई अक्ष की स्थिति की सटीकता | ±0.05/1000 मिमी | मिमी |
| 6 | एक्स और वाई अक्ष | ±0.03/1000 मिमी | मिमी |
| 7 | दर्जी लंबाई | ≤30गारंटेड काटने की सटीकता के साथ | मिमी |
| 8 | लेजर शक्ति | मैक्स6000 | w |
| 9 | नियंत्रण प्रणाली | EOE-HZH | |
| 10 | विद्युत आपूर्ति आवश्यकताएं | 380V/50Hz | वी |
1उत्पाद के कार्य का अवलोकन
1.1 उत्पाद का मुख्य उपयोग और आवेदन का दायरा
मुख्य रूप से साधारण कार्बन स्टील पाइप, स्टेनलेस स्टील पाइप, एल्यूमीनियम मिश्र धातु पाइप, तांबा पाइप, काटने के लिए कामकाजी टुकड़ा आकार गोल पाइपΦ20mm-φ240mm,वर्ग पाइप, कोण स्टील,ग्रिव स्टील साइड लंबाई≤240mm,L≤6000 मिमी।
1.2उत्पाद की मुख्य संरचना
श्रृंखला ऑप्टिकल फाइबर पाइप काटने की मशीन के मुख्य घटक हैंः मशीन इंजन, नियंत्रण प्रणाली, लेजर, चिलर, आदि।
1.3.मशीन उपकरण मुख्य इंजन भाग
मशीन उपकरण का मुख्य भाग ऑप्टिकल फाइबर पाइप काटने की मशीन का मुख्य भाग है, काटने के कार्य और काटने की सटीकता मेजबान भाग द्वारा महसूस की जाती है,बिस्तर और सामने चक के मेजबान भाग, रियर चक, बीम और एक्स एक्सिस डिवाइस, जेड एक्सिस डिवाइस, लेजर हेड, चर व्यास पहिया समर्थन डिवाइस, सहायक प्रणाली (चिकन, हवा मार्ग और जलमार्ग), इलेक्ट्रिक नियंत्रण कैबिनेट,ऑपरेशन स्क्रीन, ऑपरेशन पैनल आदि।
1.4 विद्युत नियंत्रण भाग
ऑप्टिकल फाइबर पाइप कटिंग मशीन की विद्युत नियंत्रण प्रणाली विभिन्न ग्राफिक्स के चलने के ट्रैक को सुनिश्चित करने का एक महत्वपूर्ण हिस्सा है।विद्युत नियंत्रण प्रणाली मुख्य रूप से संख्यात्मक नियंत्रण प्रणाली और निम्न वोल्टेज विद्युत प्रणाली से बना है.
मशीन सीएनसी प्रणाली उच्च प्रदर्शन सीएनसी प्रणाली से लैस है, जो खिड़कियों के संचालन मंच, स्थिर और विश्वसनीय संचालन पर आधारित है और तेजी से सम्मिलन गति की विशेषताएं हैं,सुविधाजनक संचालन, अच्छा गतिशील प्रदर्शन और मजबूत भार क्षमता।
1.5 निम्न वोल्टेज विद्युत प्रणाली
निम्न वोल्टेज विद्युत प्रणाली विद्युत नियंत्रण कैबिनेट में स्थित है, जो पूरी मशीन के विद्युत नियंत्रण का इंटरफ़ेस हिस्सा है।विद्युत प्रणाली के विभिन्न मूल घटकों स्थिरता सुनिश्चित करने के लिए घर और विदेश में प्रसिद्ध निर्माताओं द्वारा उत्पादित कर रहे हैंड्राइव मोटर एसी सर्वो मोटर है, एसी सर्वो मोटर का उपयोग मशीन उपकरण की एक्स अक्ष और वाई अक्ष को चलाने के लिए किया जाता है, जो अच्छी त्वरण प्रदर्शन की विशेषता है,त्वरित प्रतिक्रिया गति, एसी सर्वो मोटर (होल्डिंग लॉक के साथ) ड्राइव का उपयोग कर, खिला अक्ष के लिए मशीन उपकरण की Z अक्षः Z अक्ष काटने के सिर, अच्छी गतिशील प्रतिक्रिया विशेषताओं के लिए विशेषताएं,दोनों अनुवर्ती नियंत्रण और NC नियंत्रण.
2.मुख्य घटकों या कार्यात्मक इकाइयों की संरचना, कार्य और कार्य सिद्धांत
2.1 बिस्तर का शरीर भाग
अपने एसी सर्वो मोटर ड्राइव को नियंत्रित करने के लिए संख्यात्मक नियंत्रण प्रणाली के माध्यम से, मोटर ड्राइव गियर रैक को तेजी से गति प्राप्त करने के लिए प्रतिवर्ती गति की वाई दिशा प्राप्त करने के लिए।Y-शाफ्ट रैक और रैखिक गाइड रेल प्रभावी रूप से प्रेषण की सटीकता सुनिश्चित करने के लिए उच्च परिशुद्धता उत्पादों को अपनाने; यात्रा के दोनों छोरों पर सीमित स्विचों को नियंत्रित करें, और मशीन उपकरण की सुरक्षा को प्रभावी ढंग से सुनिश्चित करने के लिए हार्ड सीमा उपकरण स्थापित करें।मुख्य इंजन बिस्तर के चलती भागों के लिए स्वचालित स्नेहन तेल से सुसज्जित है ताकि चलती भागों के संचालन को अच्छी स्थिति में सुनिश्चित किया जा सके और गाइड रेल की सेवा जीवन में सुधार हो सके।, गियर और रैक।
2.2 क्रॉस सदस्य और एक्स-अक्ष और जेड-अक्ष उपकरण
बीम एनीलिंग के बाद आंतरिक तनाव को समाप्त करता है, और कंपन समय को फिर लेजर सिर चलती सदस्य की कठोरता और स्थिरता सुनिश्चित करने के लिए असभ्य मशीनिंग के बाद संसाधित किया जाता है।एक्स अक्ष और जेड अक्ष उच्च परिशुद्धता मॉड्यूल द्वारा संचालित कर रहे हैंगति की प्रक्रिया में, सीमा स्विच स्ट्रोक को सीमित करने के लिए नियंत्रित करता है, और सिस्टम ऑपरेशन की सुरक्षा सुनिश्चित करने के लिए दोनों सिरों पर लोचदार कुशन यांत्रिक सीमा होती है।
Z-अक्ष उपकरण मुख्य रूप से लेजर सिर के ऊपरी और निचले आंदोलन को महसूस करता है।लेजर सिर के ऊपरी और निचले आंदोलन सर्वो मोटर को नियंत्रित संख्यात्मक नियंत्रण प्रणाली द्वारा पूरा किया जाता है, और मोटर रैखिक मॉड्यूल चलाता है, जो Z-अक्ष स्केटबोर्ड के ऊपर और नीचे के पारस्परिक आंदोलन को चलाता है। यात्रा को नियंत्रित करने के लिए ऊपरी और निचले छोर निकटता स्विच का उपयोग करते हैं,आंदोलन की सुरक्षा और विश्वसनीयता सुनिश्चित करने के लिए.
यह उपकरण मुख्य रूप से विभिन्न प्रकार की पाइप सामग्री को काटने के लिए बनाया गया है, यह साधारण कार्बन स्टील पाइप, स्टेनलेस स्टील पाइप, एल्यूमीनियम मिश्र धातु पाइप और तांबे पाइप के लिए उपयुक्त है।यह इन विभिन्न सामग्रियों को सटीकता के साथ संभालने में सक्षम हैयह बहुमुखी प्रतिभा इसे धातु निर्माण, निर्माण, निर्माण और निर्माण में अनुप्रयोगों के लिए आदर्श बनाता है।और औद्योगिक उत्पादन जहां कई प्रकार के पाइपों को संसाधित किया जाता है.
