उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| एक्स अक्ष यात्रा कार्यक्रम: | 300 मिमी | Y अक्ष यात्रा कार्यक्रम: | 12000 मिमी |
|---|---|---|---|
| Z अक्ष यात्रा कार्यक्रम: | 120 मिमी | एक्स, वाई-अक्ष स्थिति सटीकता: | ±0.05/1000मिमी |
| एक्स और वाई अक्ष: | ±0.03/1000मिमी | लेजर पावर: | MAX6000 |
| बिजली आपूर्ति आवश्यकताएँ: | 380V/50Hz | दर्जी की लंबाई: | ≤30mm गारंटीशुदा कटिंग सटीकता के साथ |

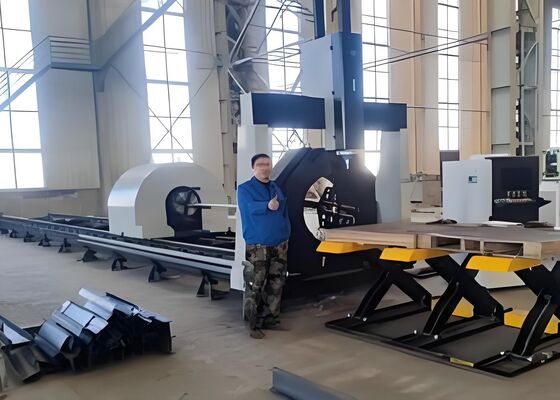

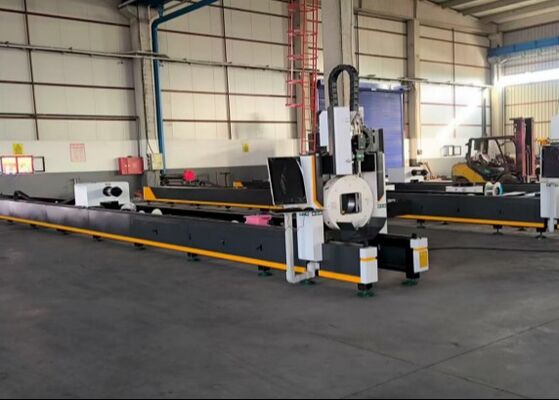

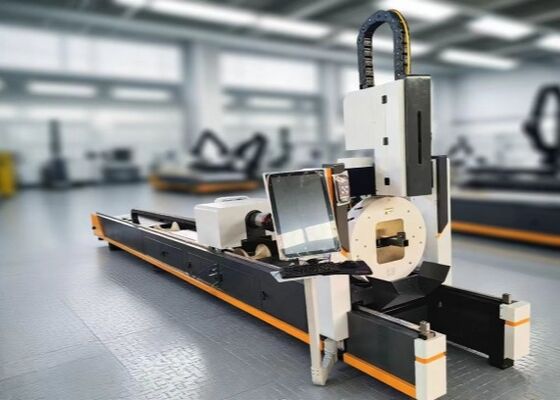

300 मिमी एक्स एक्सिस यात्रा कार्यक्रम सीएनसी लेजर ट्यूब काटने की मशीन लाइन ≤30 मिमी दर्जी लंबाई
उत्पाद परिचय:
लेजर ट्यूब कटिंग सिस्टम को विशेष रूप से मानक कार्बन स्टील पाइप, स्टेनलेस स्टील पाइप, एल्यूमीनियम मिश्र धातु पाइप और तांबे के पाइप सहित विभिन्न प्रकार की ट्यूबलर और पाइप सामग्री के प्रसंस्करण के लिए इंजीनियर किया गया है। यह चिकने, गड़गड़ाहट-मुक्त किनारों के साथ उच्च परिशुद्धता वाली कटिंग प्रदान करता है, न्यूनतम थर्मल विरूपण और असाधारण आयामी सटीकता सुनिश्चित करता है। प्लेटफ़ॉर्म जटिल कटिंग डिज़ाइनों को समायोजित करता है, जैसे कि एंगल्ड कट, नॉच और वेध, जो इसे धातु निर्माण, संरचनात्मक निर्माण और औद्योगिक विनिर्माण में अनुप्रयोगों के लिए अत्यधिक अनुकूलनीय बनाता है। उन्नत लेजर तकनीक का लाभ उठाते हुए, सिस्टम विभिन्न सामग्रियों और मोटाई में लगातार गुणवत्ता प्रदान करते हुए कुशल, स्वचालित संचालन को सक्षम बनाता है।
उत्पाद तकनीकी पैरामीटर
| नहीं | परियोजना का नाम | पैरामीटर | इकाई |
| 1 | पाइप प्रसंस्करण का आकार | गोलाकार ट्यूब Φ20mm-φ240mm, वर्गाकार ट्यूब कोण स्टील ग्रूव की स्टील साइड लंबाई≤240mm, L≤12000mm; | मिमी |
| 2 | एक्स अक्ष यात्रा कार्यक्रम | 300 | मिमी |
| 3 | Y अक्ष यात्रा कार्यक्रम | 12000 | मिमी |
| 4 | Z अक्ष यात्रा कार्यक्रम | 120 | मिमी |
| 5 | एक्स, वाई-अक्ष स्थिति सटीकता | ±0.05/1000मिमी | मिमी |
| 6 | एक्स और वाई अक्ष | ±0.03/1000मिमी | मिमी |
| 7 | दर्जी की लंबाई | ≤30गारंटीशुदा कटिंग सटीकता के साथ | मिमी |
| 8 | लेजर शक्ति | MAX6000 | डब्ल्यू |
| 9 | नियंत्रण प्रणाली | EOE-HZH | |
| 10 | बिजली आपूर्ति आवश्यकताएँ | 380V/50Hz | वी |
1. उत्पाद फ़ंक्शन का अवलोकन
1.1 उत्पाद का मुख्य उपयोग और अनुप्रयोग का दायरा
मुख्य रूप से साधारण कार्बन स्टील पाइप, स्टेनलेस स्टील पाइप, एल्यूमीनियम मिश्र धातु पाइप, तांबे के पाइप, कटिंग वर्कपीस आकार के गोल पाइपΦ20mm-φ240mm, स्क्वायर पाइप, एंगल स्टील, ग्रूव स्टील साइड की लंबाई≤240mm, L≤6000mm के लिए उपयोग किया जाता है।
1.2उत्पाद की मुख्य संरचना
श्रृंखला ऑप्टिकल फाइबर पाइप काटने की मशीन के मुख्य घटक हैं: मशीन इंजन, नियंत्रण प्रणाली, लेजर, चिलर, आदि।
1.3.मशीन उपकरण मुख्य इंजन भाग
मशीन टूल का मुख्य घटक फाइबर ऑप्टिक पाइप काटने की मशीन के प्राथमिक खंड का गठन करता है, जिसमें काटने का कार्य और सटीकता मुख्य इकाई के माध्यम से प्राप्त की जाती है। मुख्य इकाई में बेड, फ्रंट चक, रियर चक, बीम और एक्स-एक्सिस असेंबली, जेड-एक्सिस असेंबली, लेजर हेड, वेरिएबल-व्यास व्हील सपोर्ट मैकेनिज्म, सहायक सिस्टम (स्नेहन, वायवीय और पानी सर्किट सहित), विद्युत नियंत्रण कैबिनेट, डिस्प्ले स्क्रीन और ऑपरेशन पैनल शामिल हैं।
1.4 विद्युत नियंत्रण प्रणाली
फाइबर ऑप्टिक पाइप काटने की मशीन की विद्युत नियंत्रण प्रणाली विभिन्न काटने के पैटर्न के सटीक निष्पादन को सुनिश्चित करने में महत्वपूर्ण भूमिका निभाती है। इस प्रणाली में मुख्य रूप से एक संख्यात्मक नियंत्रण (सीएनसी) प्रणाली और एक कम वोल्टेज विद्युत उपप्रणाली शामिल है।
मशीन का सीएनसी सिस्टम विंडोज़ ऑपरेटिंग वातावरण पर आधारित उच्च-प्रदर्शन नियंत्रण प्लेटफ़ॉर्म से सुसज्जित है। यह स्थिर और विश्वसनीय संचालन प्रदान करता है, जिसमें तीव्र इंटरपोलेशन, उपयोगकर्ता के अनुकूल संचालन, उत्कृष्ट गतिशील प्रदर्शन और उच्च भार क्षमता शामिल है।
1.5 लो-वोल्टेज विद्युत प्रणाली
लो-वोल्टेज विद्युत उपप्रणाली विद्युत नियंत्रण कैबिनेट के भीतर स्थित है और समग्र मशीन नियंत्रण के लिए इंटरफ़ेस के रूप में कार्य करती है। परिचालन स्थिरता, विश्वसनीयता और जवाबदेही की गारंटी के लिए सभी महत्वपूर्ण विद्युत घटकों को प्रतिष्ठित घरेलू और अंतर्राष्ट्रीय निर्माताओं से प्राप्त किया जाता है। ड्राइव मोटर एसी सर्वो मोटर हैं, जो मशीन के एक्स-अक्ष और वाई-अक्ष को शक्ति प्रदान करती हैं, जिससे बेहतर त्वरण और तीव्र प्रतिक्रिया मिलती है। जेड-अक्ष, कटिंग हेड के लिए फ़ीड अक्ष के रूप में कार्य करता है, जो ब्रेक को पकड़कर एक एसी सर्वो मोटर द्वारा संचालित होता है, जो फॉलो-अप नियंत्रण और एनसी नियंत्रण दोनों के साथ उत्कृष्ट गतिशील प्रतिक्रिया और अनुकूलता प्रदान करता है।
2. मुख्य घटकों या कार्यात्मक इकाइयों की संरचना, कार्य और कार्य सिद्धांत
2.1 बेड असेंबली
बेड असेंबली सीएनसी-नियंत्रित एसी सर्वो मोटर के माध्यम से गियर रैक को चलाकर वाई-अक्ष प्रत्यागामी गति प्राप्त करती है, जिससे तीव्र गति संभव होती है। वाई-अक्ष रैक और रैखिक गाइड रेल दोनों सटीक ट्रांसमिशन सुनिश्चित करने के लिए उच्च-परिशुद्धता घटकों का उपयोग करते हैं। मशीन संचालन की सुरक्षा के लिए एंड-ऑफ-ट्रैवल लिमिट स्विच और एक मैकेनिकल हार्ड लिमिट डिवाइस स्थापित किया गया है। मुख्य इकाई बिस्तर के चलने वाले हिस्सों के लिए एक स्वचालित स्नेहन प्रणाली से सुसज्जित है, जो सुचारू संचालन सुनिश्चित करती है और गाइड रेल, गियर और रैक की सेवा जीवन को बढ़ाती है।
2.2 क्रॉसबीम और एक्स-एक्सिस और जेड-एक्सिस असेंबली
लेजर हेड के गतिशील घटकों की कठोरता और स्थिरता सुनिश्चित करने के लिए बीम को किसी न किसी मशीनिंग के बाद कंपन प्रसंस्करण के बाद तनाव-राहत एनीलिंग से गुजरना पड़ता है। एक्स-अक्ष और ज़ेड-अक्ष उच्च परिशुद्धता मॉड्यूल द्वारा संचालित होते हैं। गति के दौरान, सीमा स्विच यात्रा सीमा को नियंत्रित करते हैं, जबकि सिस्टम के सुरक्षित संचालन की गारंटी के लिए दोनों सिरों पर इलास्टिक बफर मैकेनिकल स्टॉप स्थापित किए जाते हैं।
Z-अक्ष असेंबली मुख्य रूप से लेज़र हेड की ऊर्ध्वाधर गति को सुविधाजनक बनाती है। इस ऊर्ध्वाधर गति को सर्वो मोटर को नियंत्रित करने वाले सीएनसी सिस्टम के माध्यम से निष्पादित किया जाता है, जो रैखिक मॉड्यूल को चलाता है, जिससे जेड-अक्ष प्लेटफ़ॉर्म ऊपर और नीचे चलता है। संचलन की सुरक्षा, विश्वसनीयता और सटीकता सुनिश्चित करने के लिए ऊपरी और निचली दोनों यात्रा सीमाओं पर निकटता स्विच स्थापित किए जाते हैं।
विभिन्न पाइप सामग्रियों को काटने के लिए विशेष रूप से इंजीनियर किया गया, यह उपकरण मानक कार्बन स्टील पाइप, स्टेनलेस स्टील पाइप, एल्यूमीनियम मिश्र धातु पाइप और तांबे के पाइप के लिए उपयुक्त है। यह पाइपों की सतह की गुणवत्ता और संरचनात्मक अखंडता को संरक्षित करते हुए इन सामग्रियों में सटीक और साफ कटौती प्रदान करता है। यह अनुकूलनशीलता इसे धातु निर्माण, निर्माण और औद्योगिक विनिर्माण में अनुप्रयोगों के लिए अत्यधिक उपयुक्त बनाती है जहां कई प्रकार के पाइप संसाधित होते हैं।
