उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| समारोह: | बीम पंचिंग | प्लेट की मोटाई (मिमी): | 4-9 |
|---|---|---|---|
| सामग्री तन्य शक्ति (एमपीए): | Max.750 | वर्कपीस लंबाई (मिमी): | 4000-12000 मिमी |
| नाममात्र बल: | 1200 केएन | वर्कपीस कैम्बर (मिमी): | ≤7/12m |
| फीडिंग स्पीड एक्स: | 50 मीटर/मिनट | फ़ीडिंग गति Y: | 30 मी/मिनट |
| प्रमुखता देना: | स्वचालित शीट धातु छिद्रण प्रसंस्करण लाइन,9 मिमी शीट मेटल पंचिंग प्रोसेसिंग लाइन,4 मिमी शीट मेटल पंचिंग प्रोसेसिंग लाइन |
||

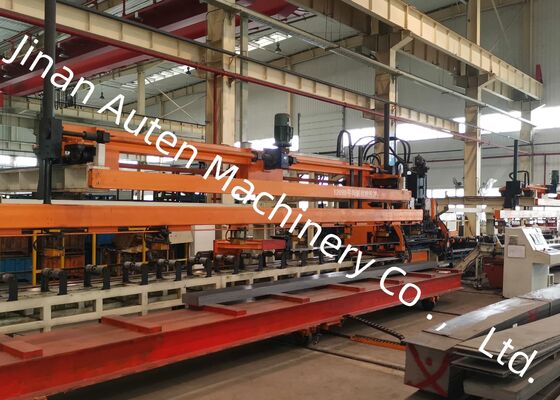

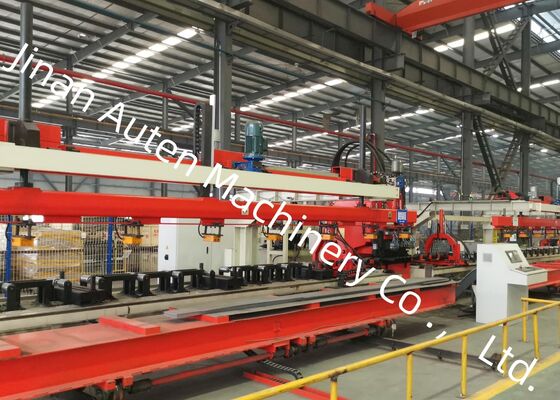

हेवी-ड्यूटी वाहन के लिए 4-9 मिमी प्लेट मोटाई सीएनसी स्वचालित शीट मेटल पंचिंग प्रोसेसिंग लाइन
उत्पाद परिचय:
हमारी कंपनी ने स्वतंत्र रूप से एक अत्याधुनिक, उच्च प्रदर्शन वाली स्वचालित शीट मेटल प्रोसेसिंग लाइन को डिजाइन और विकसित किया है, जो विशेष रूप से उच्च शक्ति वाले ऑटोमोटिव अनुदैर्ध्य बीम की सटीक छिद्रण के लिए इंजीनियर की गई है। सिस्टम को आमतौर पर हेवी-ड्यूटी वाहनों, खनन ट्रकों, निर्माण मशीनरी और अन्य विशेष वाणिज्यिक वाहनों में उपयोग किए जाने वाले अल्ट्रा-वाइड और हेवी-गेज अनुदैर्ध्य बीम घटकों के प्रसंस्करण के लिए अनुकूलित किया गया है, जो असाधारण उत्पादकता, मशीनिंग सटीकता और परिचालन विश्वसनीयता प्रदान करता है।
मुख्य तकनीकी पैरामीटर:
| नहीं। | नाम | कीमत |
| 1 | नाममात्र बल | 1200KN |
| 2 | प्रसंस्करण प्लेट का आकार और सीमा | |
| 3 | लंबाई | 4000 ~ 8000 मिमी |
| चौड़ाई | 200 ~ 550 मिमी | |
| मोटाई | 3～6मिमी | |
| आने वाली शीट सामग्री दरांती झुकने | ≤7मिमी/10मी | |
| एक्स-अक्ष शीट असमानता | ≤10mm/1000mm ,≤20mm/8000mm | |
| Y-अक्ष शीट असमानता | 5 मिमी | |
| चादर का टेढ़ा होना | ≤50मिमी | |
| शीट सामग्री के यांत्रिक गुण | σb=510~850N/mm2 | |
| 4 | अधिकतम. छिद्रण व्यास | φ60मिमी |
| 5 | मॉड्यूल की संख्या | 25 |
| 6 | अधिकतम. रफ़्तार | |
| X- अक्ष | अधिकतम=50मी/मिनट | |
| शाफ़्ट | अधिकतम=30मी/मिनट | |
| 7 | प्रसंस्करण सटीकता | |
| X- अक्ष | ±0.25/600 मिमी, ±0.50 / 3000 मिमी, ±0.7 / 8000 मिमी | |
| शाफ़्ट | ±0.2 मिमी / 600 मिमी | |
| 8 | संसाधन विधि | निस्पंदन |
| 9 | संदर्भ |
एक्स-अक्ष प्लेट की लंबाई के साथ है, और छेद का एक्स-समन्वय प्लेट के अंत पर आधारित है; Y-अक्ष प्लेट की चौड़ाई है, और संदर्भ केंद्र रेखा है। |
| 11 | संचालन विधा | मैनुअल, स्वचालित |
उत्पाद की विशेषताएँ

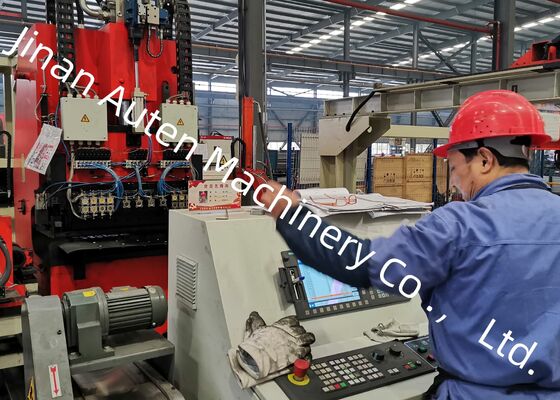

1. उत्पादन लाइन उच्च-प्रदर्शन सर्वो-संचालित फीडिंग तकनीक के साथ एकीकृत उन्नत 828D सीएनसी नियंत्रण प्रणाली से सुसज्जित है। यह कॉन्फ़िगरेशन प्रत्येक वर्कपीस के लिए उत्कृष्ट आयामी सटीकता और दोहराने योग्य मशीनिंग गुणवत्ता को बनाए रखते हुए उच्च गति उत्पादन सुनिश्चित करता है।
2. एक सर्वो-नियंत्रित स्वचालित केंद्रीकरण तंत्र को फीडिंग सपोर्ट रोलर सिस्टम में शामिल किया गया है, जो विभिन्न क्रॉस-अनुभागीय प्रोफाइल के साथ अनुदैर्ध्य बीम की कुशल प्रसंस्करण की अनुमति देता है। सिस्टम स्वचालित रूप से 0-200 मिमी तक की ऊंचाई भिन्नता के लिए क्षतिपूर्ति करता है, जिससे सटीक सामग्री स्थिति और स्थिर फीडिंग प्रदर्शन सुनिश्चित होता है।
3. मशीन विभिन्न व्यास के 25 पंचिंग डाई को समायोजित करने में सक्षम है। इसकी अनुकूलित टूलींग संरचना तेजी से डाई प्रतिस्थापन और सीधी स्थापना को सक्षम बनाती है, जिससे सेटअप समय में काफी कमी आती है और उत्पादन लचीलेपन में सुधार होता है।
4. पूरे उत्पादन चक्र के दौरान सामग्री लोडिंग, पंचिंग और तैयार हिस्से की अनलोडिंग स्वचालित रूप से की जाती है। यह पूरी तरह से स्वचालित वर्कफ़्लो मैन्युअल हस्तक्षेप को काफी हद तक कम करता है, श्रम लागत को कम करता है और उत्पादन दक्षता को अधिकतम करता है।
5. पंचिंग प्रक्रिया के दौरान उत्पन्न स्क्रैप को एक एकीकृत अपशिष्ट निष्कासन प्रणाली के माध्यम से स्वचालित रूप से छुट्टी दे दी जाती है और एकत्र किया जाता है, जिससे एक स्वच्छ उत्पादन वातावरण बना रहता है और निरंतर, निर्बाध मशीन संचालन सुनिश्चित होता है।
6. इंटेलिजेंट प्रोग्रामिंग सॉफ्टवेयर मुख्यधारा सीएडी सिस्टम द्वारा उत्पन्न ऑटोकैड ड्राइंग और डीएक्सएफ फाइलों के सीधे आयात का समर्थन करता है। एक सहज मानव-मशीन इंटरफ़ेस (एचएमआई) की विशेषता के साथ, सॉफ्टवेयर स्वचालित रूप से डिज़ाइन डेटा को मशीनिंग प्रोग्राम में परिवर्तित करता है, प्रोग्रामिंग प्रक्रियाओं को सरल बनाता है, उत्पादन तैयारी के समय को छोटा करता है, और प्रोग्रामिंग त्रुटियों की संभावना को कम करता है।
उत्पाद प्रदर्शन में इस स्वचालित उत्पादन लाइन द्वारा निर्मित तैयार अनुदैर्ध्य बीम नमूनों की सावधानीपूर्वक चयनित श्रृंखला शामिल है, जो आमतौर पर खनन ट्रकों, भारी वाणिज्यिक वाहनों और विशेष परिवहन उपकरणों में उपयोग की जाने वाली कई विशिष्टताओं को कवर करती है। ये प्रदर्शन वर्कपीस मशीन की उत्कृष्ट छेद स्थिति सटीकता, बेहतर छिद्रण गुणवत्ता और उत्कृष्ट आयामी स्थिरता को स्पष्ट रूप से प्रदर्शित करते हैं, जो ग्राहकों, इंजीनियरों और निरीक्षण कर्मियों को उपकरण की मशीनिंग परिशुद्धता और विनिर्माण प्रदर्शन का प्रत्यक्ष मूल्यांकन प्रदान करते हैं।
यह उन्नत सीएनसी पंचिंग प्रणाली ऑटोमोटिव विनिर्माण उद्योग में उपयोग किए जाने वाले फ्लैट अनुदैर्ध्य बीम की सटीक छिद्रण के उद्देश्य से बनाई गई है। इसे विशेष रूप से ट्रकों, खनन वाहनों, निर्माण उपकरण और अन्य भारी शुल्क वाले वाणिज्यिक वाहनों के लिए चेसिस अनुदैर्ध्य बीम के प्रसंस्करण के लिए विकसित किया गया है। असेंबली और संरचनात्मक आवश्यकताओं की मांग को पूरा करने वाले अत्यधिक सटीक छेद पैटर्न का उत्पादन करके, मशीन महत्वपूर्ण लोड-असर घटकों के लिए एक भरोसेमंद विनिर्माण समाधान प्रदान करती है, जो बेहतर उत्पाद गुणवत्ता, संरचनात्मक अखंडता और उत्पादन दक्षता सुनिश्चित करती है।
