उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| समारोह: | बीम पंचिंग | प्लेट की मोटाई (मिमी): | 4-9 |
|---|---|---|---|
| सामग्री तन्य शक्ति (एमपीए): | Max.750 | वर्कपीस लंबाई (मिमी): | 4000-12000 मिमी |
| नाममात्र बल: | 1200 केएन | वर्कपीस कैम्बर (मिमी): | ≤7/12m |
| फीडिंग स्पीड एक्स: | 50 मीटर/मिनट | फ़ीडिंग गति Y: | 30 मी/मिनट |
| प्रमुखता देना: | पेशेवर सीएनसी छिद्रण उपकरण,स्वचालित सीएनसी छिद्रण उपकरण,फ्लैट प्लेट सीएनसी छिद्रण उपकरण |
||
पेशेवर स्वचालित अनुदैर्ध्य बीम फ्लैट प्लेट सीएनसी छिद्रण उपकरण
उत्पाद का परिचय:
हमारी कंपनी ने एक उन्नत सीएनसी शीट धातु प्रसंस्करण उत्पादन लाइन को सफलतापूर्वक विकसित किया है जिसे विशेष रूप से भारी शुल्क वाले ऑटोमोटिव अनुदैर्ध्य बीमों के उच्च-सटीक पंचिंग के लिए इंजीनियर किया गया है।भारी ट्रकों में व्यापक रूप से लागू अल्ट्रा-वाइड और मोटे सेक्शन बीम घटकों के लिए डिज़ाइन किया गया, खनन वाहनों, निर्माण मशीनरी, और अन्य विशेष वाणिज्यिक वाहनों, प्रणाली उत्कृष्ट मशीनिंग सटीकता, उच्च उत्पादन दक्षता,और स्थिर दीर्घकालिक परिचालन प्रदर्शनयह आधुनिक वाहन चेसिस उत्पादन के लिए एक बुद्धिमान और विश्वसनीय विनिर्माण समाधान प्रदान करता है।
मुख्य तकनीकी मापदंडः
| नहीं. | नाम | मूल्य |
| 1 | नाममात्र बल | 1200KN |
| 2 | प्रसंस्करण प्लेट का आकार और सीमा | |
| 3 | लम्बाई | 4000 ₹ 8000 मिमी |
| चौड़ाई | 200-550 मिमी | |
| मोटाई | 3 ¢ 6 मिमी | |
| आने वाली शीट सामग्री सीकल झुकना | ≤7mm/10m | |
| एक्स अक्ष शीट असमानता | ≤10 मिमी/1000 मिमी,≤20 मिमी/8000 मिमी | |
| वाई-अक्ष शीट असमानता | 5 मिमी | |
| शीट को मोड़ना | ≤ 50 मिमी | |
| शीट सामग्री के यांत्रिक गुण | σb=510850N/mm2 | |
| 4 | अधिकतम. छिद्रण व्यास | φ60 मिमी |
| 5 | मॉड्यूलों की संख्या | 25 |
| 6 | अधिकतम गति | |
| एक्स-अक्ष | अधिकतम = 50 मीटर/मिनट | |
| वाई-अक्ष | अधिकतम=30 मीटर/मिनट | |
| 7 | प्रसंस्करण सटीकता | |
| एक्स-अक्ष | ±0.25/600 मिमी,±0.50 / 3000 मिमी,±0.7 / 8000 मिमी | |
| वाई-अक्ष | ±0.2 mm / 600 mm | |
| 8 | प्रसंस्करण विधि | निस्पंदन |
| 9 | संदर्भ |
एक्स-अक्ष प्लेट की लंबाई के साथ है, और छेद का एक्स-समन्वय प्लेट के अंत पर आधारित है; वाई-अक्ष प्लेट की चौड़ाई है, और संदर्भ केंद्र रेखा है। |
| 11 | ऑपरेटिंग मोड | मैनुअल, स्वचालित |
उत्पाद की विशेषताएं

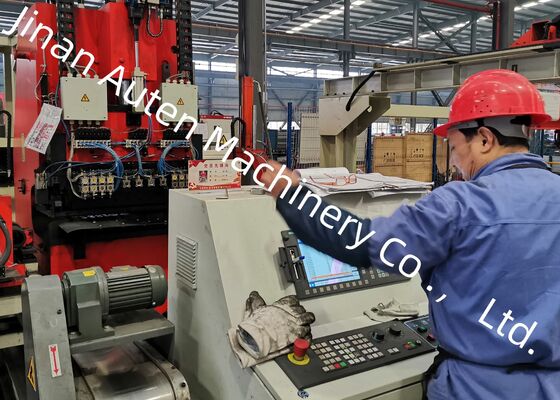

1उत्पादन लाइन में उच्च प्रदर्शन 828D सीएनसी नियंत्रण प्रणाली को एक उन्नत सर्वो-ड्राइव फीडिंग तंत्र के साथ एकीकृत किया गया है।उत्कृष्ट आयामी सटीकता बनाए रखते हुए उच्च गति प्रसंस्करण प्राप्त करना, बेहतर पोजिशनिंग दोहराव, और पूरे उत्पादन चक्र के दौरान लगातार मशीनिंग गुणवत्ता।
2एक सर्वो-नियंत्रित स्वचालित केंद्र तंत्र सामग्री समर्थन रोलर विधानसभा में शामिल है,विभिन्न क्रॉस-सेक्शन कॉन्फ़िगरेशन के साथ अनुदैर्ध्य बीमों के कुशल प्रसंस्करण को सक्षम करनायह प्रणाली स्वचालित रूप से 0 से 200 मिमी तक की ऊंचाई के अंतर की भरपाई करती है, जिससे वर्कपीस का सटीक संरेखण, स्थिर सामग्री समर्थन,और मशीनिंग संचालन के दौरान विश्वसनीय खिला प्रदर्शन.
3उपकरण विभिन्न व्यास के 25 पंचिंग मोल्ड की स्थापना का समर्थन करता है, जो बहुमुखी टूलींग व्यवस्था और कुशल उत्पादन अनुकूलन प्रदान करता है।अनुकूलित मर प्रबंधन प्रणाली तेजी से प्रतिस्थापन और सुविधाजनक समायोजन की अनुमति देता है, प्रभावी रूप से सेटअप तैयारी समय को कम करते हुए विनिर्माण लचीलापन और समग्र परिचालन दक्षता में सुधार करते हैं।

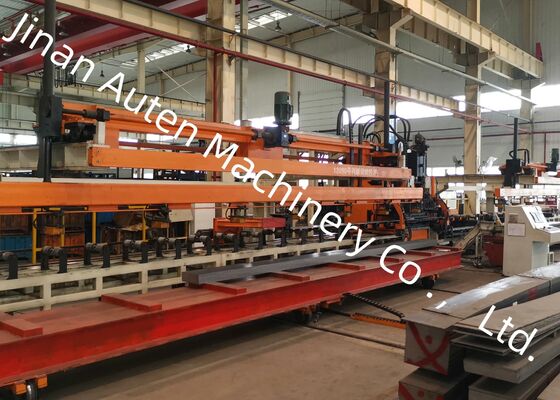

4सामग्री लोडिंग, पंचिंग ऑपरेशन और तैयार घटक अनलोडिंग सहित संपूर्ण विनिर्माण चक्र एक एकीकृत उत्पादन प्रणाली के माध्यम से स्वचालित रूप से किया जाता है।यह उन्नत स्वचालन मैन्युअल हस्तक्षेप को कम करता है, श्रम आवश्यकताओं को कम करता है, और उत्पादन क्षमता, प्रक्रिया स्थिरता और उत्पाद स्थिरता में काफी सुधार करता है।
5प्रसंस्करण के दौरान उत्पन्न होने वाले पंचिंग अपशिष्ट को स्वचालित रूप से एक एकीकृत स्क्रैप हटाने की प्रणाली के माध्यम से ले जाया जाता है और एकत्र किया जाता है। यह डिजाइन एक स्वच्छ कार्य वातावरण बनाए रखता है,सामग्री के संचय को रोकता है, और निरंतर, कुशल और निर्बाध उत्पादन संचालन सुनिश्चित करता है।
6. बुद्धिमान प्रोग्रामिंग सॉफ्टवेयर विभिन्न मुख्यधारा के सीएडी प्लेटफार्मों द्वारा उत्पन्न ऑटोकैड चित्रों और डीएक्सएफ फ़ाइलों के प्रत्यक्ष आयात का समर्थन करता है। एक सहज मानव-मशीन इंटरफ़ेस (एचएमआई) के साथ संयुक्त,प्रणाली स्वचालित रूप से डिजाइन डेटा का विश्लेषण करती है और इसे मशीनिंग कार्यक्रमों में परिवर्तित करती है। यह प्रोग्रामिंग प्रक्रियाओं को सरल बनाता है, उत्पादन तैयारी समय को कम करता है,और संभावित संचालन त्रुटियों को कम करता है, समग्र विनिर्माण दक्षता में सुधार।
उत्पाद प्रदर्शन इस स्वचालित उत्पादन लाइन पर निर्मित तैयार अनुदैर्ध्य बीम नमूनों का एक सावधानीपूर्वक चयनित संग्रह प्रस्तुत करता है,खनन ट्रकों में आम तौर पर लागू विभिन्न विनिर्देशों का प्रतिनिधित्व करता है, भारी-भरकम वाणिज्यिक वाहन, निर्माण मशीनरी और विशेष परिवहन उपकरण। ये प्रदर्शन वर्कपीस स्पष्ट रूप से मशीन की असाधारण छेद स्थिति सटीकता को दर्शाता है,बेहतर पंचिंग गुणवत्ता, और उत्कृष्ट आयामी स्थिरता, ग्राहकों, इंजीनियरों और गुणवत्ता निरीक्षकों को सीधे उपकरण की मशीनिंग क्षमता, विनिर्माण सटीकता का मूल्यांकन करने की अनुमति देता है,और उत्पादन विश्वसनीयता.
यह उन्नत सीएनसी अनुदैर्ध्य बीम पंचिंग मशीन विशेष रूप से ऑटोमोटिव विनिर्माण उद्योग में उपयोग किए जाने वाले फ्लैट अनुदैर्ध्य बीम के सटीक पंचिंग के लिए इंजीनियर है।यह व्यापक रूप से भारी शुल्क ट्रकों के लिए चेसिस अनुदैर्ध्य बीम के उत्पादन में लागू किया जाता है, खनन वाहन, निर्माण मशीनरी और अन्य विशेष वाणिज्यिक वाहन।उच्च सटीक छेद पैटर्न का उत्पादन करके जो संरचनात्मक असेंबली और इंजीनियरिंग की सख्त आवश्यकताओं को पूरा करते हैं, यह उपकरण महत्वपूर्ण भारोत्तोलन घटकों के लिए एक विश्वसनीय विनिर्माण समाधान प्रदान करता है। इसकी उच्च मशीनिंग सटीकता, विश्वसनीय परिचालन प्रदर्शन,और स्वचालित उत्पादन क्षमता विनिर्माण दक्षता में सुधार के लिए महत्वपूर्ण योगदान, बेहतर संरचनात्मक अखंडता और लगातार बेहतर उत्पाद गुणवत्ता।
