उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| Function: | Punching, marking, cutting | Angle size（mm）: | ∟40×40×3～∟140×140×12 |
|---|---|---|---|
| Max. length of blank (m): | 12 | Max. length of finished (m): | 10 |
| Max. Punching (dia. х thi.) (mm): | Φ26×12（Material：Q345 510N/mm2） | Punches per side: | 2 |
| Punching force (kN): | 630 | Marking force (kN): | 630 |
| Cutting force (kN): | 1800 | ||
| प्रमुखता देना: | सीएनसी आंतरिक पीसने की मशीन,सीएनसी प्रोफ़ाइल पीसने की मशीन |
||

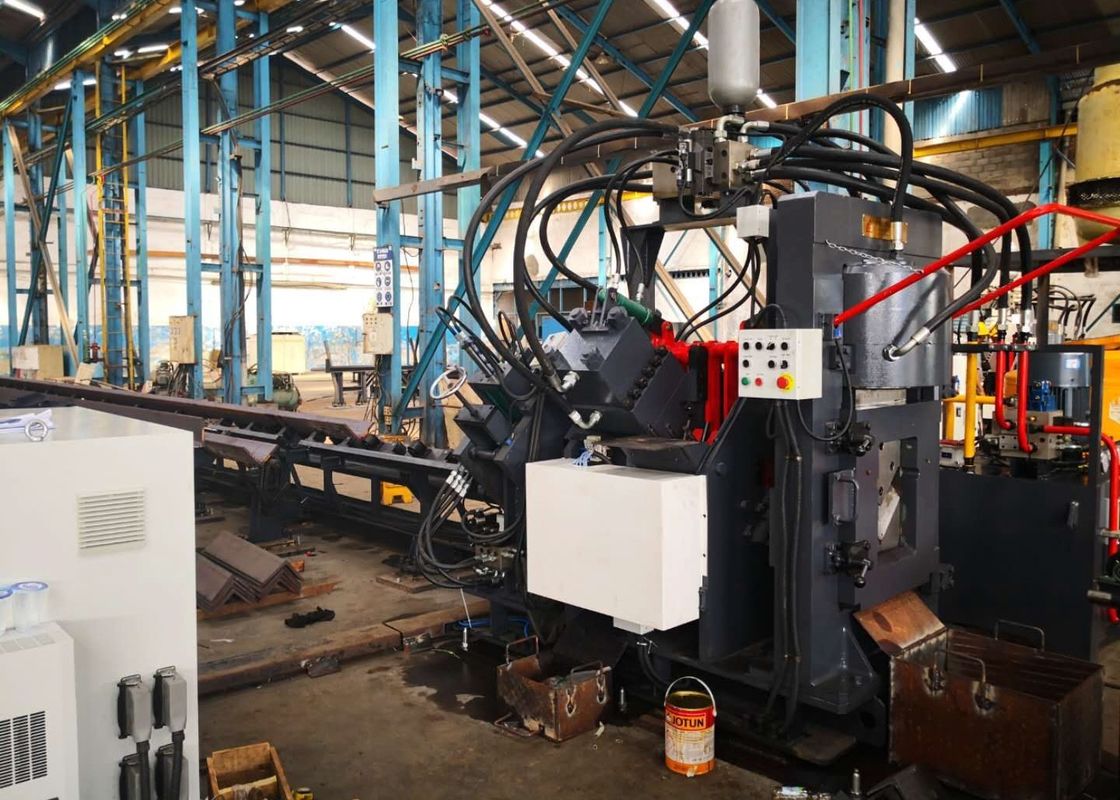

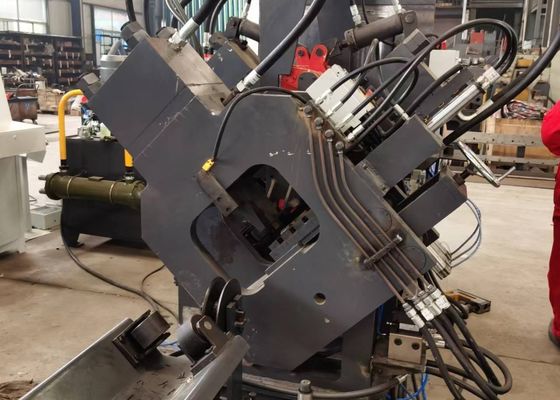

सिंगल ब्लेड कटिंग सीएनसी एंगल पंचिंग मार्किंग और शीयरिंग लाइन वाटर कूलिंग हाइड्रोलिक
लागू उद्योग:
| कार्य | पंचिंग, मार्किंग, कटिंग |
| एंगल का आकार (मिमी) | ∟40×40×3～∟140×140×12 |
| ब्लैंक की अधिकतम लंबाई (मी) | 12 |
| फिनिश्ड की अधिकतम लंबाई (मी) | 10 |
| अधिकतम पंचिंग (व्यास х थी।) (मिमी) | Φ26×12(मटीरियल:Q345 510N/mm2) |
| प्रति साइड पंच | 2 |
| पंचिंग बल (kN) | 630 |
| मार्किंग बल (kN) | 630 |
कटिंग बल (kN) | 1800 |
| मार्किंग अक्षरों का समूह | 4 |
| प्रति समूह अक्षरों की संख्या | 12 |
| अक्षर का आयाम (मिमी) | 14×10×19 |
| कटिंग मोड | सिंगल ब्लेड कटिंग |
| सीएनसी अक्ष | 3 |
| एंगल की फीडिंग गति (मी/मिनट) | 80 |
| हाइड्रोलिक सिस्टम का कूलिंग विधि | वाटर कूलिंग |
| प्रसंस्करण सटीकता | GB2694 के अनुसार |
| प्रोग्राम फ़ंक्शन | कीबोर्ड और USB इंटरफ़ेस द्वारा इनपुट |
| आयाम (मिमी) | 28000×6500×2200 |
उत्पाद संरचना:
यह मशीन मुख्य रूप से एक अनुप्रस्थ कन्वेयर, एक घूर्णन लोडिंग सिस्टम, एक इनफीड कन्वेयर, एक सीएनसी इनफीड कैरिज, एक पंचिंग यूनिट, एक मार्किंग यूनिट, एक कटिंग यूनिट, एक अनलोडिंग कन्वेयर, साथ ही हाइड्रोलिक, इलेक्ट्रिकल और वायवीय सिस्टम, अन्य घटकों से बनी है।
उत्पाद की विशेषताएं:
1. सीएनसी तकनीक और सर्वो मोटर फीडिंग को शामिल करता है, जो उच्च दक्षता और स्थिर वर्कपीस सटीकता का दावा करता है। प्रमुख हाइड्रोलिक, वायवीय और विद्युत घटक सभी आयातित हैं।
2. प्रत्येक तरफ पंच और डाइस के तीन सेट लगे हैं, जो विभिन्न व्यास वाले तीन प्रकार के पंचों को समायोजित कर सकते हैं। तीन सेट के मोल्ड को पंचिंग बैक मार्क को समायोजित करने के लिए पीएलसी नियंत्रण के तहत सामूहिक रूप से ले जाया जा सकता है।
3. कंप्यूटर चीनी/अंग्रेजी इंटरफ़ेस से लैस है, जिसमें उपयोगकर्ता के अनुकूल संचालन और वर्कपीस चित्र प्रदर्शित करने की क्षमता है। प्रोग्रामिंग को सरल बनाया गया है, और यह सीधे लॉफ्टिंग सॉफ़्टवेयर द्वारा उत्पन्न प्रोग्राम डेटा का उपयोग कर सकता है। प्रोग्राम संपादित करते समय, केवल वर्कपीस आयाम, छेद व्यास, बैक मार्क और वर्कपीस मात्रा दर्ज करने की आवश्यकता होती है।
4. सीएनसी इनफीड कैरिज एक सर्वो मोटर द्वारा संचालित होता है, जिसमें एक फोटोइलेक्ट्रिक एनकोडर के माध्यम से जानकारी वापस दी जाती है। यह उच्च स्थिति सटीकता सुनिश्चित करने के लिए क्लोज-लूप नियंत्रण को अपनाता है।
5. सभी मार्किंग, पंचिंग और शीयरिंग ऑपरेशन स्वचालित रूप से पूरे हो जाते हैं। तैयार एंगल स्टील को एक वायवीय टर्नओवर डिवाइस द्वारा अनलोड किया जा सकता है, जिससे परिचालन तीव्रता कम हो जाती है।
यह मशीन एंगल स्टील टावर उद्योग के भीतर एंगल स्टील पंचिंग, मार्किंग और शीयरिंग के लिए डिज़ाइन किया गया एक विशेष उपकरण है। ये नमूने, एंगल स्टील टावर उद्योग में सामान्य विशिष्टताओं और प्रसंस्करण परिदृश्यों को कवर करते हैं, जिससे उपयोगकर्ता उपकरण की प्रसंस्करण गुणवत्ता, सटीकता और शिल्प कौशल को सीधे देख सकते हैं, जो विशिष्ट उत्पादन आवश्यकताओं के लिए इसके प्रदर्शन और उपयुक्तता का मूल्यांकन करने के लिए एक ठोस संदर्भ के रूप में कार्य करता है।
