उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| कार्य: | ड्रिलिंग और अंकन | अधिकतम धुरी घूर्णन गति ((r/min): | 6000 |
|---|---|---|---|
| ड्रिल कूलिंग यूनिट: | MQL 360-2） सूखी कूलिंग） | ईंधन की खपत: | 5 ~ 50ml/h |
| सीएनसी ट्रॉली ड्राइव प्रकार: | एसी सर्वो मोटर, रैक और पिनियन ड्राइविंग | अधिकतम। कोण की फीडिंग गति (एम/मिनट): | 40 |
| अधिकतम। ड्रिलिंग हेड की फीडिंग स्पीड (एम/मिनट): | 14 | शीतलन इकाई तेल भंडारण क्षमता: | 2l |
| प्रमुखता देना: | सीएनसी उपकरण पीसने की मशीन,सीएनसी आंतरिक पीसने की मशीन |
||

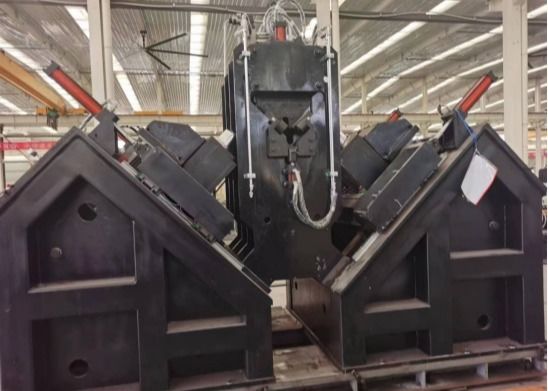

लगभग 150KW कुल पावर सीएनसी एंगल ड्रिलिंग और मार्किंग लाइन 9 सीएनसी अक्ष हाइड्रोलिक स्टेशन एयर कूलिंग विधि
उत्पाद उपयोग:
यह उपकरण मुख्य रूप से ट्रांसमिशन लाइन टावरों में उपयोग किए जाने वाले बड़े आकार, उच्च शक्ति वाले एंगल स्टील की ड्रिलिंग और स्टैम्पिंग के लिए अभिप्रेत है। एंगल स्टील पर आवश्यक सभी छेदों को इस उत्पादन लाइन पर मशीनीकृत किया जा सकता है, जिसकी विशेषता बेहतर छेद गुणवत्ता, सटीक स्थिति सटीकता के साथ-साथ उच्च उत्पादन दक्षता और स्वचालन स्तर हैं।

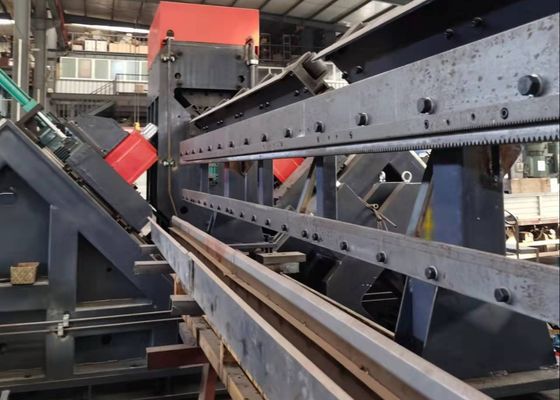

छेद बनाने में उच्च स्थिति सटीकता। इस उत्पादन लाइन का फीडिंग डिवाइस एक सर्वो मोटर द्वारा गियर और रैक तंत्र के माध्यम से संचालित होता है, और स्थिति सटीकता प्रतिक्रिया के लिए एक डिटेक्शन रैक, डिटेक्शन गियर और एक डिटेक्शन एनकोडर से सुसज्जित है, जो एक पूर्ण बंद-लूप नियंत्रण प्रणाली बनाता है। एंगल स्टील के दो किनारों की दिशा में ड्रिलिंग पावर हेड की गति एक सर्वो मोटर द्वारा बॉल स्क्रू के माध्यम से संचालित होती है, जो एंगल स्टील वर्कपीस पर छेदों की उच्च स्थिति सटीकता सुनिश्चित करती है।

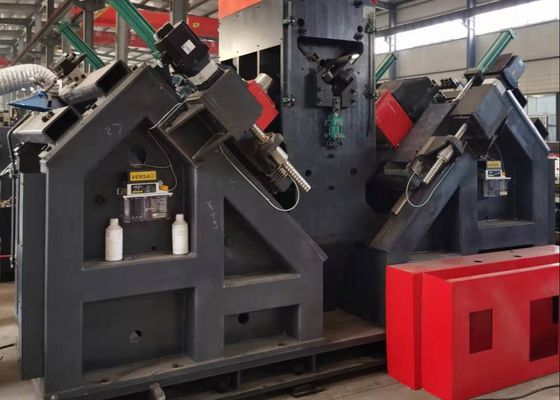

उच्च ड्रिलिंग दक्षता और बेहतर छेद बनाने की गुणवत्ता। ड्रिलिंग इकाई छह सेट सीएनसी ड्रिलिंग हेड से सुसज्जित है, जिसमें तीन सेट एंगल स्टील के प्रत्येक दो फ्लैंज को आवंटित किए गए हैं। दोनों फ्लैंज पर समान व्यास और समान अंत दूरी वाले छेदों को प्रत्येक तरफ के संबंधित ड्रिलिंग हेड द्वारा एक साथ ड्रिल किया जा सकता है। ड्रिलिंग स्पिंडल एक ताइवानी BT40 सटीक स्पिंडल (आंतरिक शीतलन के साथ) का उपयोग करता है, और ड्रिलिंग हेड एक सीमेंटेड कार्बाइड ड्रिल बिट का उपयोग करता है। ड्रिल बिट की कटिंग स्पीड 200 मीटर/मिनट तक पहुँच जाती है (पारंपरिक हाई-स्पीड स्टील ट्विस्ट ड्रिल के लिए 25-35 मीटर/मिनट की तुलना में), जिससे तेजी से संचालन संभव हो पाता है। सर्वो मोटर फीडिंग के लिए सीएनसी ड्रिलिंग पावर हेड को चलाता है, जिसमें ड्रिल का रैपिड ट्रैवर्स, वर्किंग फीड और रैपिड रिट्रैक्शन सीएनसी सिस्टम द्वारा नियंत्रित होता है और स्वचालित रूप से पूरा होता है। ड्रिल की रिट्रैक्शन स्थिति को होस्ट कंप्यूटर में प्रीसेट किया जा सकता है, जिससे निष्क्रिय स्ट्रोक कम हो जाते हैं और उत्पादन दक्षता में और वृद्धि होती है। ड्रिल किए गए छेद के व्यास का सहिष्णुता 0.1 मिमी से कम है, और छेद की सतह खत्म (Ra) 6.3 μm से कम है, जो उच्च छेद-प्रसंस्करण गुणवत्ता सुनिश्चित करता है।
(1) ड्रिलिंग इकाई का स्पिंडल मोटर एक उच्च गुणवत्ता वाली इन्वर्टर मोटर को अपनाता है, जिसकी अधिकतम स्पिंडल गति 6000 r/min तक होती है।
(2) ड्रिल पाइप फीडिंग स्पीड लगभग 40 मीटर/मिनट (समायोज्य) है।
(3) स्पिंडल जैसे तनावग्रस्त घटक मानकों के अनुसार फोर्जिंग, हीट ट्रीटमेंट और गैर-विनाशकारी परीक्षण से गुजरते हैं, जो दीर्घकालिक फीडिंग और रोटेशनल संचालन की आवश्यकताओं को पूरा करने के लिए पर्याप्त शक्ति, कठोरता, पहनने के प्रतिरोध और उच्च थकान शक्ति सुनिश्चित करते हैं। स्पिंडल ताइवानी ब्रांड जैसे जियानचुन या डानक्वान से प्राप्त किया जाता है।
(4) उपकरण की परिचालन सटीकता सुनिश्चित करने के लिए, सभी अधिकतम भार स्थितियों के तहत स्पिंडल विक्षेपण स्पैन के 1/1000 से कम होना चाहिए।
(5) स्पिंडल फीडिंग दूरी में एक समायोज्य क्षतिपूर्ति फ़ंक्शन होता है।
(6) ड्रिलिंग इकाई के पावर हेड की कोलिनियर गति की ऊपरी और निचली सीमा स्थितियों पर यात्रा स्विच स्थापित किए जाते हैं ताकि सीमा सुरक्षा के रूप में कार्य किया जा सके।
(7) इकाई पावर हेड पर स्थापित सीमा स्विच सुरक्षा के अलावा, नियंत्रण प्रणाली अपनी सीमा स्थितियों के लिए सॉफ्ट लिमिट सुरक्षा से भी सुसज्जित है।
मुख्य पैरामीटर:
| मॉडल | ADM2532 |
| एंगल साइज़(मिमी) | 140*140*10~250*250*32 |
| कच्चे माल की अधिकतम लंबाई (मी) | 14 |
| मार्किंग बल(kN) | 1000 |
| कैरेक्टर ग्रुप की संख्या | 1 |
| कैरेक्टर की संख्या | 18 |
| कैरेक्टर साइज़ (मिमी) | 14*10*19 |
| सटीक दूरी की सीमा(मिमी) | 50~220(स्टेप्लेस) |
| प्रत्येक तरफ ड्रिल की संख्या | 3(2 समूह, कुल 6) |
| प्रत्येक तरफ ब्लेड की संख्या | 3 |
|
ड्रिलिंग स्पिंडल का टेपर |
BT40 |
| अधिकतम ड्रिलिंग व्यास (मिमी) | Φ40 |
| अधिकतम स्पिंडल रोटेशन स्पीड(r/min) | 6000 |
| ड्रिल कूलिंग यूनिट | MQL 360-2(सूखा शीतलन) |
| कूलिंग यूनिट तेल भंडारण क्षमता | 2L |
| कटिंग तेल | सब्जी तेल आधारित माइक्रो कटिंग तेल(2000-25) |
| ईंधन की खपत | 5~50ml/h |
| सीएनसी ट्रॉली ड्राइव प्रकार | एसी सर्वो मोटर, रैक और पिनियन ड्राइविंग |
| एंगल की अधिकतम फीडिंग स्पीड(मी/मिनट) | 40 |
| एबी-अक्ष संरेखण गति ड्राइव विधि | लीनियर मोशन गाइड; एसी सर्वो मोटर; बॉल स्क्रू सेकेंडरी ड्राइविंग |
| ड्रिलिंग हेड की अधिकतम स्केटबोर्ड यात्रा गति(मी/मिनट) | 10 |
| ड्रिलिंग हेड ड्राइव प्रकार | लीनियर मोशन गाइड; एसी सर्वो मोटर; बॉल स्क्रू सेकेंडरी ड्राइविंग |
| ड्रिलिंग हेड की अधिकतम फीडिंग स्पीड(मी/मिनट) | 14 |
| फीडर ट्रॉली आर्म वर्किंग विधि | वर्टिकल लिफ्टिंग टाइप |
| डिस्चार्ज साइड पर टिपिंग सिलेंडरों की संख्या | 4 |
| हाइड्रोलिक स्टेशन कूलिंग विधि | एयर कूलिंग |
| सीएनसी अक्षों की संख्या | 9 |
| वायु दाब(एमपीए) | 1 |
| कुल पावर | लगभग 150KW |
