सीएनसी ड्रिलिंग, पंचिंग, कटिंग, मिलिंग, एंगल्स, बीम्स, प्लेट्स और फ्लैंगेस की मशीन बनाने के लिए चीन शीर्ष गुणवत्ता निर्माण!
नए करो, अच्छे करो!
|
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| समारोह: | ड्रिलिंग और मिलिंग | वर्कपीस का आकार: | 1200x1200 मिमी |
|---|---|---|---|
| गैन्ट्री ऊंचाई: | 600 मिमी | स्पिंडल टेपर: | BT50-150 |
| अधिकतम: | Φ50 मिमी | मैक्स। मोटाई: | ≤180 मिमी |
| टैपिंग व्यास: | एम 3-एम 24 मिमी | सर्वो स्पिंडल मोटर पावर: | 11kw |
| प्रमुखता देना: | सीएनसी उपकरण पीसने की मशीन,सीएनसी प्रोफ़ाइल पीसने की मशीन |
||

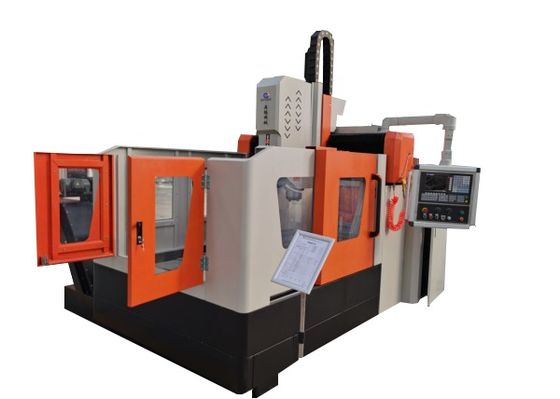

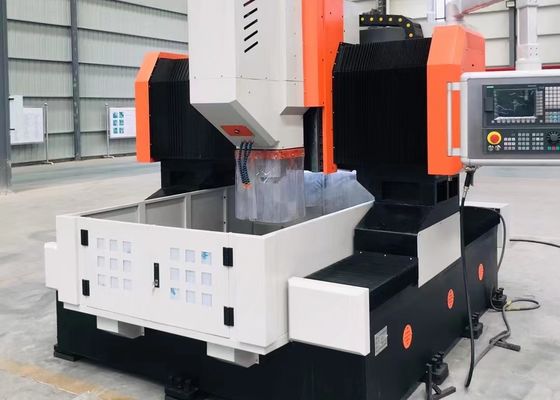

1200x1200 मिमी वर्कपीस का आकार सीएनसी प्लेट ड्रिलिंग एंड फ्रिलिंग मशीन मॉडल सर्वो 11KW स्पिंडल मोटर पावर
आवेदनः
प्लेट/संरचनात्मक घटकों के ड्रिलिंग, चम्फरिंग, टैपिंग और मिलिंग के लिए उपयुक्त।
यह मुख्य रूप से प्रभावी सीमा के भीतर मोटाई के साथ फ्लैंग्स, डिस्क, छल्ले और प्लेट जैसे वर्कपीस के उच्च दक्षता ड्रिलिंग के लिए समर्पित है।छेद और अंधेरे छेद के छेद को एकल सामग्री भागों और मिश्रित सामग्री दोनों पर प्राप्त किया जा सकता हैमशीन उपकरण की मशीनिंग प्रक्रिया डिजिटल रूप से नियंत्रित की जाती है, जो अत्यधिक सुविधाजनक संचालन प्रदान करती है। यह स्वचालित, उच्च परिशुद्धता, बहु-विविधता और बड़े पैमाने पर उत्पादन की अनुमति देती है।
1कार्यक्षेत्र:
मशीन बिस्तर में एक वेल्डेड संरचना है, जो अंतिम मशीनिंग से पहले माध्यमिक एनीलिंग और उम्र बढ़ने के उपचार से गुजरती है। यह बिना किसी विरूपण के उत्कृष्ट गतिशील और स्थैतिक कठोरता प्रदर्शित करती है।दो उच्च परिशुद्धता रैखिक गाइड रेल बिस्तर के आधार के प्रत्येक तरफ स्थापित कर रहे हैं, गाइड रेल स्लाइडर्स पर समान बल वितरण सुनिश्चित करता है, जो मशीन उपकरण की कठोरता के साथ-साथ तन्यता और संपीड़न प्रतिरोध को काफी बढ़ाता है।ड्राइव प्रणाली दो-पक्षीय ड्राइविंग के लिए एसी सर्वो मोटर्स और सटीक गेंद पेंच जोड़े का उपयोग करती हैइसके अतिरिक्त, कार्यक्षेत्र में एक हाइड्रोलिक सिलेंडर क्लैंपिंग सिस्टम है।
2मोबाइल गैन्ट्री:
मोबाइल गैन्ट्री ग्रे कास्ट आयरन (HT250) से मशीनीकृत एक कास्ट घटक है। गैन्ट्री के सामने की ओर अल्ट्रा-उच्च भार सहन क्षमता वाले दो रोलिंग रैखिक गाइड जोड़े लगाए गए हैं।परिशुद्धता गेंद शिकंजा और एक सर्वो मोटर का एक सेट शक्ति सिर स्लाइड प्लेट एक्स अक्ष के साथ आगे बढ़ने के लिए सक्षम, एक ड्रिलिंग पावर हेड के साथ पावर हेड स्लाइड प्लेट पर स्थापित।गैन्ट्री के आंदोलन एक परिशुद्धता युग्मन के माध्यम से गेंद पेंच पर घूमने के लिए गेंद अखरोट ड्राइविंग सर्वो मोटर द्वारा महसूस किया जाता है.
3मोबाइल स्लाइडिंग सेडल:
मोबाइल स्लाइडिंग सेडल एक सटीक कास्ट आयरन संरचनात्मक घटक है। यह दो सीएनसी रैखिक रेल स्लाइड्स से लैस है, जिसमें अल्ट्रा-उच्च भार सहन क्षमता है, एक सेट सटीक गेंद पेंच जोड़े,और एक उच्च परिशुद्धता वाले ग्रहों के कम करनेवाला जो सर्वो मोटर से जुड़ा हुआ है. यह विन्यास पावर हेड के वजन को संतुलित करने, पेंच पर भार को कम करने और पेंच के सेवा जीवन का विस्तार करने के लिए कार्य करता है। यह ड्रिलिंग पावर हेड को Z-अक्ष के साथ आगे बढ़ने के लिए चलाता है,तेजी से आगे बढ़ने, काम करने वाले फ़ीड, वापस लेने और पावर हेड को रोकने जैसे कार्यों को सक्षम करने के साथ-साथ स्वचालित चिप तोड़ने, चिप हटाने और ठहराव के कार्यों के साथ।
एसविनिर्देश:
| काम करने वाले टुकड़े का आकार | LxW | 1200x1200 मिमी |
| गैन्ट्री ऊंचाई | 600 मिमी | |
| कार्यक्षेत्र | टी-स्लॉट की चौड़ाई | 28 मिमी |
| ड्रिलिंग पावर हेड | Qty. | 1 |
| स्पिंडल कॉपर | बीटीआईसीटी | |
| अधिकतम ड्रिलिंग व्यास | Φ50 मिमी | |
| अधिकतम मोटाई | ≤ 180 मिमी | |
| टैपिंग व्यास | M3-M24 मिमी | |
| धुरी की गति | 30~3000 आर/मिनट | |
| सर्वो स्पिंडल मोटर की शक्ति | 11 किलोवाट | |
| स्पिंडल के निचले छोर से काम की मेज तक की दूरी | 200-600 मिमी | |
|
पावर हेड की पार्श्व गति (एक्स अक्ष) |
अधिकतम क्षैतिज स्ट्रोक | 1200 मिमी |
| पार्श्व गति की गति | 0~8 आर/मिनट | |
| पार्श्व गति के लिए सर्वो मोटर शक्ति | 1x2.4 किलोवाट | |
| गैन्ट्री अनुदैर्ध्य आंदोलन (Y अक्ष) | अधिकतम। फ़ीड स्ट्रोक | 1200 मिमी |
| फ़ीड चलती गति | 0~8 मी/मिनट | |
| फ़ीड सर्वो मोटर की शक्ति | 2x2.4 किलोवाट | |
| ऊर्ध्वाधर राम फ़ीड गति (Z अक्ष) | अधिकतम स्ट्रोक | 400 मिमी |
| चलती गति | 0~8 मी/मिनट | |
| सर्वो मोटर की शक्ति | 1x2.4 किलोवाट | |
| तीन-अक्षीय स्थिति की सटीकता | X/Y/Z/A/B/C | ±0.015/1000 मिमी |
| तीन-अक्ष पुनरावृत्ति पोजिशनिंग सटीकता | X/Y/Z/A/B/C | ±0.01/1000 मिमी |
| कुल आकार | LxWxH | 2800x2250x2230 मिमी |
