उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| वर्कपीस आकार: | 1000x1000 मिमी | कार्यक्षेत्र की टी-स्लॉट चौड़ाई (मिमी): | 28 |
|---|---|---|---|
| धुरी शंकु: | BT40 | अधिकतम. ड्रिलिंग व्यास (मिमी): | वॉश बोर्ड डिजाइन |
| अधिकतम. मोटाई (मिमी): | ≤180 | टैपिंग व्यास: | एम3-एम20 |
| तकला गति (आर / मिनट): | 30~3000 | सर्वो स्पिंडल मोटर की शक्ति (किलोवाट): | 11 |

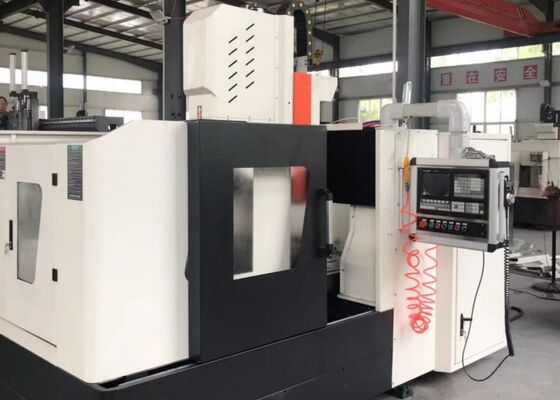

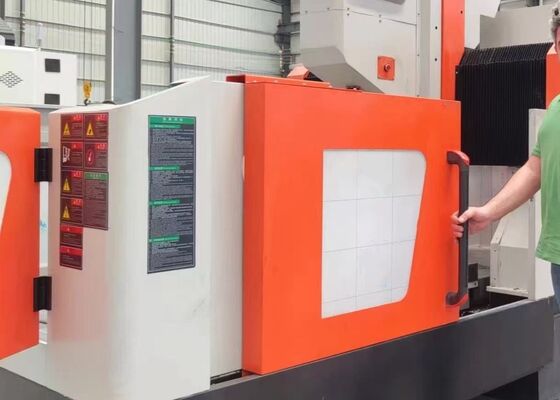

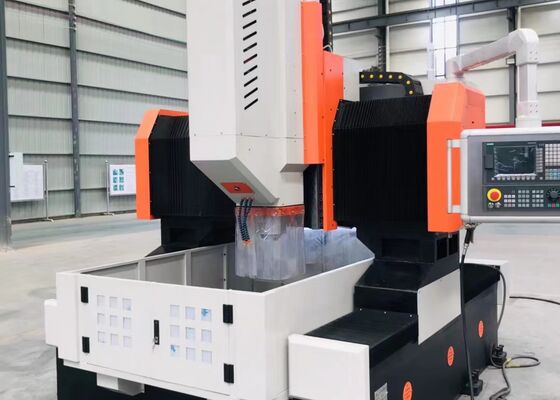

ट्यूब शीट प्लेट्स फ्लैंज सीएनसी ड्रिलिंग मशीन 11 किलोवाट सर्वो स्पिंडल मोटर पावर के लिए प्रयुक्त
उत्पाद परिचय:
उपकरण विशेष रूप से मशीनिंग ट्यूब शीट प्लेटों और फ्लैंज के लिए डिज़ाइन किया गया है, जो φ80 मिमी तक छेद व्यास का समर्थन करता है। इसके प्राथमिक कार्यों में ड्रिलिंग, रीमिंग, बोरिंग, टैपिंग, चैम्फरिंग और मिलिंग शामिल हैं। यह कार्बाइड और पारंपरिक ड्रिल बिट्स दोनों के साथ उपयोग के लिए उपयुक्त है। सीएनसी नियंत्रण प्रणाली उपयोगकर्ता के अनुकूल है, जो सीधे संचालन की सुविधा प्रदान करती है। मशीन लगातार असाधारण सटीकता और प्रदर्शन हासिल करती है।
उत्पाद कॉन्फ़िगरेशन:
| नमूना | PHD1010 | |
| वर्कपीस का आकार | एलएक्सडब्ल्यू (मिमी) | 1000x1000 |
| कार्यक्षेत्र की टी-स्लॉट चौड़ाई (मिमी) | 28 | |
| ड्रिलिंग पावर हेड | मात्रा. | 1 |
| धुरी शंकु | BT40 | |
| अधिकतम. ड्रिलिंग व्यास (मिमी) | Φ50 | |
| अधिकतम. मोटाई (मिमी) | ≤180 | |
| टैपिंग व्यास | एम3-एम20 | |
| स्पिंडल गति (आर/मिनट) | 30~3000 | |
| सर्वो स्पिंडल मोटर पावर(किलोवाट) | 11 | |
| पावर हेड की पार्श्व गति (एक्स अक्ष) | अधिकतम. क्षैतिज स्ट्रोक (मिमी) | 1000 |
| पार्श्व गति गति (आर/मिनट) | 0~8 | |
| पार्श्व संचलन के लिए सर्वो मोटर शक्ति (किलोवाट) | 2.4 | |
| गैन्ट्री अनुदैर्ध्य आंदोलन (वाई अक्ष) | अधिकतम. फ़ीड स्ट्रोक (मिमी) | 1000 |
| फ़ीड गतिमान गति (एम/मिनट) | 0~8 | |
| फ़ीड सर्वो मोटर पावर (किलोवाट) | 2.4 | |
| लंबवत रैम फ़ीड गति (जेड अक्ष) | अधिकतम. स्ट्रोक (मिमी) | 400 |
| गतिमान गति (एम/मिनट) | 0~8 | |
| सर्वो मोटर पावर (किलोवाट) | 2.4 | |
| तीन-अक्ष स्थिति सटीकता | एक्स/वाई/जेड/ए/बी/सी (मिमी) | ±0.02/1000 |
| तीन-अक्ष दोहराव स्थिति सटीकता | एक्स/वाई/जेड/ए/बी/सी (मिमी) | ±0.01/1000 |
| विद्युत व्यवस्था | सीएनसी प्रणाली | फागोर/केएनडी/जीएसके |
| उपकरण परिवर्तक | डिस्क प्रकार (वैकल्पिक) | 24 उपकरण स्थितियाँ |
| संपूर्ण आकार | एलएक्सडब्ल्यूएक्सएच (एम) | 3.2x2.2x2.2 |
उत्पाद की विशेषताएँ
1. मशीन का फ्रेम और क्रॉसबीम वेल्डेड स्टील संरचनाओं से निर्मित होते हैं और उच्च सटीकता की गारंटी के लिए व्यापक तनाव-राहत गर्मी उपचार के अधीन होते हैं। वर्कटेबल, ट्रांसवर्स स्लाइडिंग टेबल और रैम कच्चे लोहे से बने होते हैं, जो बेहतर स्थायित्व और संरचनात्मक कठोरता प्रदान करते हैं।
2. एक्स-अक्ष के दोनों ओर दोहरी सर्वो ड्राइव प्रणाली सटीक और सिंक्रनाइज़ गैन्ट्री मूवमेंट प्रदान करती है, जिससे वाई और एक्स अक्ष के बीच उत्कृष्ट लंबवतता सुनिश्चित होती है।
3. वर्कटेबल का निर्माण उच्च गुणवत्ता वाले कच्चे लोहे से किया गया है, जो विश्वसनीय संचालन, उत्कृष्ट कठोरता और दीर्घकालिक स्थिरता प्रदान करता है।
4. ड्रिलिंग स्पिंडल में उच्च-कठोरता, सटीक-इंजीनियर्ड BT40 डिज़ाइन है और यह बढ़ी हुई मशीनिंग दक्षता और सरलीकृत टूल प्रतिस्थापन के लिए आंतरिक शीतलक वितरण प्रणाली से सुसज्जित है। स्पिंडल गति सीमा 30 से 3000 आरपीएम तक फैली हुई है।
5. दो प्लेट-चेन चिप कन्वेयर सिस्टम वर्कटेबल के दोनों किनारों पर स्थित हैं। ये इकाइयाँ कुशलतापूर्वक धातु के चिप्स और शीतलक को एकत्र करती हैं, जिससे प्रभावी चिप प्रबंधन और शीतलक पुनर्चक्रण की सुविधा मिलती है।
6. मशीन आंतरिक और बाहरी दोनों शीतलक प्रणालियों से सुसज्जित है, प्रत्येक इष्टतम मशीनिंग प्रदर्शन के लिए पर्याप्त दबाव और प्रवाह क्षमता प्रदान करती है। पूरे ऑपरेशन के दौरान काटने वाले उपकरणों की प्रभावी स्नेहन और शीतलन सुनिश्चित करने के लिए शीतलक स्तर निगरानी उपकरणों को भी एकीकृत किया गया है।
7. मशीन में एक केंद्रीकृत स्वचालित स्नेहन प्रणाली शामिल है जो गाइडवे, बॉल स्क्रू और रोलिंग बीयरिंग सहित प्रमुख गति घटकों को निरंतर और भरोसेमंद स्नेहन प्रदान करती है, जिससे इन महत्वपूर्ण तत्वों के परिचालन जीवनकाल को बढ़ाने में मदद मिलती है।
8. सीएनसी नियंत्रण प्रणाली 828डी मॉडल है, जो व्यापक कार्यक्षमता, एकीकृत सीएडी-सीएएम प्रोग्रामिंग, उपयोगकर्ता के अनुकूल संचालन, साथ ही स्वचालित अलर्ट और त्रुटि क्षतिपूर्ति सुविधाएं प्रदान करती है।
9. मशीन अंतरराष्ट्रीय स्तर पर प्रसिद्ध ब्रांडों के प्रमुख घटकों से सुसज्जित है, जिसमें रैखिक रोलर गाइडवे, बॉल स्क्रू, सर्वो मोटर्स और ड्राइवर, स्पिंडल, सीएनसी नियंत्रण प्रणाली, हाइड्रोलिक पंप और वाल्व और कूलिंग पंप शामिल हैं। यह असाधारण विश्वसनीयता और लगातार स्थिर परिचालन प्रदर्शन की गारंटी देता है।
सीएनसी गैन्ट्री प्लेट काटने की मशीन एक मजबूत औद्योगिक समाधान है, जिसे प्लेट-प्रकार के घटकों और संरचनात्मक भागों की सटीक मशीनिंग के लिए सावधानीपूर्वक इंजीनियर किया गया है। इसे विशेष रूप से फ्लैंज, डिस्क, रिंग और फ्लैट प्लेट जैसे वर्कपीस को संसाधित करने के लिए डिज़ाइन किया गया है, जब तक कि सामग्री की मोटाई मशीन की निर्दिष्ट प्रभावी मशीनिंग सीमा के भीतर रहती है।
स्टील निर्माण सुविधाओं में, यह प्लेट ड्रिलिंग मशीन संरचनात्मक प्लेटों और कनेक्शन घटकों पर उच्च परिशुद्धता ड्रिलिंग और मिलिंग संचालन करती है, जो मजबूत और विश्वसनीय स्टील संरचनाओं के निर्माण के लिए भरोसेमंद आधार प्रदान करती है। पवन ऊर्जा क्षेत्र में, यह पवन टरबाइन टावरों और फ्लैंग्स की सटीक मशीनिंग प्रदान करता है, जिससे यह सुनिश्चित होता है कि ये महत्वपूर्ण घटक उच्च पवन भार और तापमान में उतार-चढ़ाव सहित पर्यावरणीय परिस्थितियों की मांग का सामना कर सकते हैं। पुल इंजीनियरिंग अनुप्रयोगों के लिए, मशीन पुल गर्डर्स और समर्थन संरचनाओं को संसाधित करती है, जिससे पुल के परिचालन जीवनकाल के दौरान गतिशील तनाव को सहन करने में सक्षम सुरक्षित और टिकाऊ कनेक्शन का निर्माण संभव होता है।
