उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| वर्कपीस आकार: | 1000x1000 मिमी | कार्यक्षेत्र की टी-स्लॉट चौड़ाई (मिमी): | 28 |
|---|---|---|---|
| धुरी शंकु: | BT40 | अधिकतम. ड्रिलिंग व्यास (मिमी): | वॉश बोर्ड डिजाइन |
| अधिकतम. मोटाई (मिमी): | ≤180 | टैपिंग व्यास: | एम3-एम20 |
| तकला गति (आर / मिनट): | 30~3000 | सर्वो स्पिंडल मोटर की शक्ति (किलोवाट): | 11 |

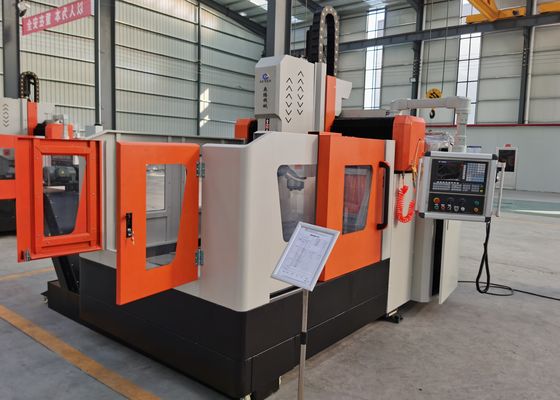

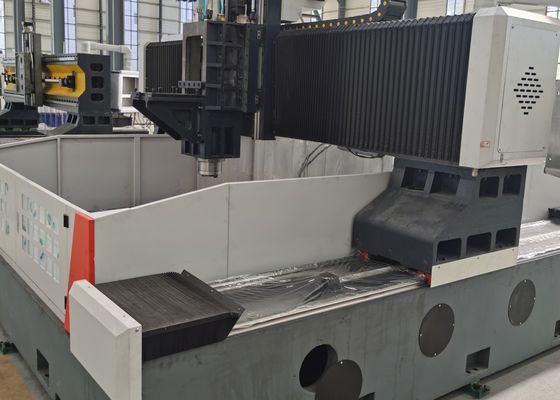

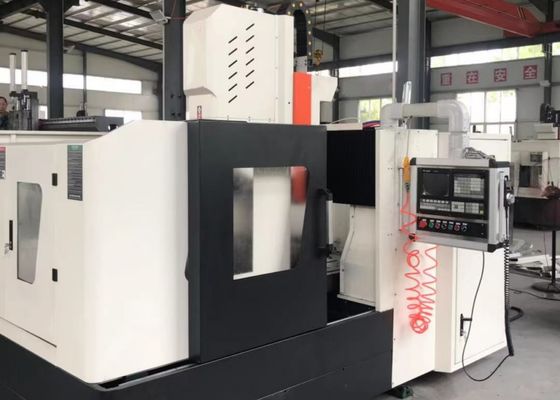

11KW सर्वो स्पिंडल मोटर पावर गैन्ट्री सीएनसी ड्रिलिंग मशीन फ्लैंज शीट धातु के लिए
उत्पाद का परिचय:
यह उपकरण ट्यूब शीट प्लेटों और फ्लैंग्स के सटीक मशीनिंग के लिए बनाया गया है, जिसमें φ80 मिमी तक के छेद व्यास हैं। इसकी मुख्य क्षमताओं में ड्रिलिंग, रीमिंग, बोरिंग, टैपिंग शामिल हैं।,मशीन कार्बाइड और पारंपरिक ड्रिल दोनों के साथ संगत है। सीएनसी नियंत्रण प्रणाली सहज ज्ञान युक्त है, जिससे सीधे संचालन की अनुमति मिलती है।मशीन लगातार उच्च सटीकता और परिचालन प्रदर्शन प्रदान करती है.
उत्पाद विन्यासः
| मॉडल | PHD1010 | |
| काम करने वाले टुकड़े का आकार | LxW (मिमी) | 1000x1000 |
| कार्यक्षेत्र की टी-स्लॉट चौड़ाई (मिमी) | 28 | |
| ड्रिलिंग पावर हेड | Qty. | 1 |
| स्पिंडल कॉपर | बीटी40 | |
| अधिकतम ड्रिलिंग व्यास (मिमी) | Φ50 | |
| अधिकतम मोटाई (मिमी) | ≤ 180 | |
| टैपिंग व्यास | M3-M20 | |
| धुरी गति (r/min) | 30~3000 | |
| सर्वो स्पिंडल मोटर की शक्ति(किलोवाट) | 11 | |
| पावर हेड की पार्श्व गति (X अक्ष) | अधिकतम क्षैतिज स्ट्रोक (मिमी) | 1000 |
| पार्श्व गति गति (r/min) | 0 ~ 8 | |
| पार्श्व गति के लिए सर्वो मोटर की शक्ति (किलोवाट) | 2.4 | |
| गैन्ट्री अनुदैर्ध्य आंदोलन (Y अक्ष) | अधिकतम फ़ीड स्ट्रोक (मिमी) | 1000 |
| फ़ीड चलती गति (m/min) | 0 ~ 8 | |
| फीड सर्वो मोटर की शक्ति (किलोवाट) | 2.4 | |
| ऊर्ध्वाधर राम फ़ीड गति (Z अक्ष) | अधिकतम स्ट्रोक (मिमी) | 400 |
| गति (m/min) | 0 ~ 8 | |
| सर्वो मोटर की शक्ति (किलोवाट) | 2.4 | |
| तीन-अक्षीय स्थिति की सटीकता | एक्स/वाई/जेड/ए/बी/सी (मिमी) | ±0.02/1000 |
| तीन-अक्ष पुनरावृत्ति पोजिशनिंग सटीकता | एक्स/वाई/जेड/ए/बी/सी (मिमी) | ±0.01/1000 |
| विद्युत प्रणाली | सीएनसी प्रणाली | FAGOR/ KND/ GSK |
| औजार परिवर्तक | डिस्क प्रकार (वैकल्पिक) | 24 उपकरण स्थान |
| कुल आकार | LxWxH (m) | 3.2x2.2x2.2 |
उत्पाद की विशेषताएं
1मशीन के फ्रेम और क्रॉस बीम वेल्डेड स्टील संरचनाओं से निर्मित हैं और इष्टतम परिशुद्धता सुनिश्चित करने के लिए व्यापक तनाव राहत गर्मी उपचार से गुजरते हैं।अनुप्रस्थ स्लाइडिंग टेबल, और राम का निर्माण कास्ट आयरन से किया गया है, जो असाधारण स्थायित्व और संरचनात्मक कठोरता प्रदान करता है।
2एक्स-अक्ष के दोनों ओर स्थित दोहरी सर्वो ड्राइव प्रणाली एक्स और वाई अक्षों के बीच उत्कृष्ट लंबवतता बनाए रखते हुए सटीक और सिंक्रनाइज्ड गैन्ट्री आंदोलन सुनिश्चित करती है।
3उच्च गुणवत्ता वाले कास्ट आयरन से निर्मित कार्य तालिका विश्वसनीय संचालन, उत्कृष्ट कठोरता और दीर्घकालिक आयामी स्थिरता की गारंटी देती है।
4ड्रिलिंग स्पिंडल में उच्च कठोरता होती है।सटीक इंजीनियरिंग BT40 विन्यास और मशीनिंग दक्षता बढ़ाने और उपकरण प्रतिस्थापन को सरल करने के लिए एक आंतरिक शीतलता वितरण प्रणाली से लैस हैधुरी 30 से 3000 आरपीएम तक की गति से काम करती है।
5. दो प्लेट-चेन चिप कन्वेयर सिस्टम वर्कटेबल के दोनों ओर स्थापित हैं, जो धातु चिप्स और शीतलक को कुशलता से इकट्ठा करते हैं,इस प्रकार प्रभावी चिप प्रबंधन और शीतलक पुनर्चक्रण की सुविधा.
6मशीन में आंतरिक और बाहरी शीतलता प्रणाली दोनों हैं, जिनमें से प्रत्येक मशीनिंग प्रदर्शन को अनुकूलित करने के लिए पर्याप्त दबाव और प्रवाह प्रदान करता है।एकीकृत शीतल द्रव स्तर की निगरानी ऑपरेशन के दौरान काटने के उपकरण के निरंतर स्नेहन और ठंडा सुनिश्चित करता है.
7एक केंद्रीकृत स्वचालित स्नेहन प्रणाली महत्वपूर्ण गति घटकों को निरंतर और विश्वसनीय स्नेहन प्रदान करती है, जिसमें गाइडवे, गोलाकार शिकंजा और रोलिंग बीयरिंग शामिल हैं।इन आवश्यक तत्वों के सेवा जीवन का विस्तार करना.
8सीएनसी नियंत्रण प्रणाली 828 डी मॉडल का उपयोग करती है, जो व्यापक कार्यक्षमता, एकीकृत सीएडी-सीएएम प्रोग्रामिंग, उपयोगकर्ता के अनुकूल संचालन और स्वचालित अलर्ट और त्रुटि मुआवजे के लिए सुविधाएं प्रदान करती है।
9प्रमुख घटक अंतरराष्ट्रीय स्तर पर मान्यता प्राप्त ब्रांडों से प्राप्त होते हैं, जिनमें रैखिक रोलर गाइडवे, बॉल स्क्रू, सर्वो मोटर्स और ड्राइवर, स्पिंडल, सीएनसी नियंत्रण प्रणाली,हाइड्रोलिक पंप और वाल्व, और शीतलन पंप, उत्कृष्ट विश्वसनीयता और लगातार परिचालन स्थिरता सुनिश्चित करते हैं।
सीएनसी गैन्ट्री प्लेट मशीनिंग प्रणाली एक मजबूत औद्योगिक समाधान है, जिसे प्लेट प्रकार के घटकों और संरचनात्मक तत्वों के सटीक प्रसंस्करण के लिए सटीक रूप से इंजीनियर किया गया है।यह विशेष रूप से flanges जैसे workpieces machining के लिए उपयुक्त है, डिस्क, छल्ले और फ्लैट प्लेट, बशर्ते कि सामग्री की मोटाई मशीन की प्रभावी प्रसंस्करण सीमा के भीतर हो।
इस्पात निर्माण सुविधाओं के भीतर यह प्लेट ड्रिलिंग मशीन संरचनात्मक प्लेटों और कनेक्शन घटकों पर उच्च परिशुद्धता ड्रिलिंग और फ्रीजिंग करती है,टिकाऊ इस्पात संरचनाओं के निर्माण के लिए एक विश्वसनीय आधार प्रदान करनापवन ऊर्जा क्षेत्र में यह पवन टरबाइन टावरों और फ्लैंग्स की सटीक मशीनिंग सुनिश्चित करता है, जिससे ये महत्वपूर्ण घटक चरम पर्यावरणीय परिस्थितियों का सामना करने में सक्षम होते हैं।जिसमें तेज हवाएं और तापमान भिन्नताएं शामिल हैंपुल इंजीनियरिंग परियोजनाओं के लिए, मशीन कुशलता से पुल बीयर्ड और समर्थन संरचनाओं को संसाधित करती है,संरचना के जीवनकाल के दौरान गतिशील परिचालन तनाव का सामना करने में सक्षम सुरक्षित और स्थायी कनेक्शन बनाना.
