उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| स्थिति: | नया | चौड़ाई रेंज: | 150～1250मिमी |
|---|---|---|---|
| ऊँचाई सीमा: | 100 ～ 600 मिमी | कच्चे माल की लंबाई सीमा: | 2000 ～ 12000 मिमी |
| समाप्त वर्कपीस की लंबाई सीमा: | 2000 ～ 12000 मिमी | ड्रिलिंग स्पिंडल की संख्या: | 3 |
| स्पिंडल बोर टेपर: | BT40 | धुरी मोटर शक्ति: | 11kw |
| प्रमुखता देना: | सीएनसी उपकरण पीसने की मशीन,सीएनसी आंतरिक पीसने की मशीन |
||

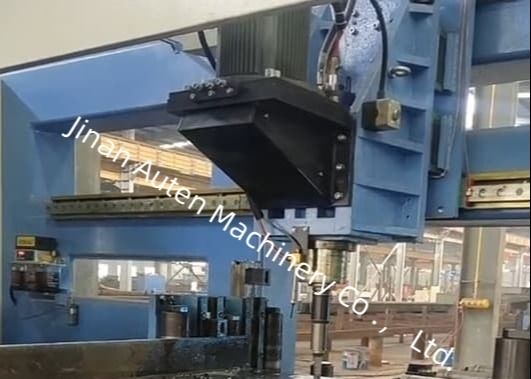

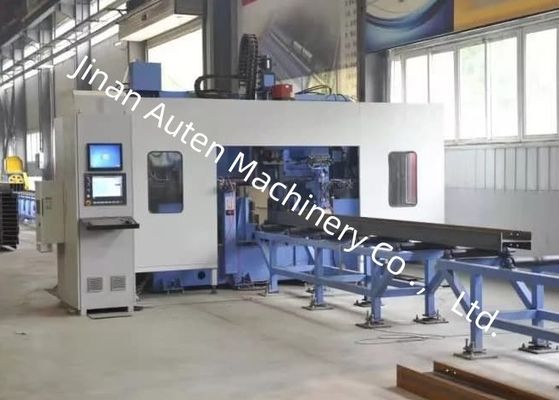

चौड़ाई रेंज 150~1250 मिमी सीएनसी एच बीम ड्रिलिंग मार्किंग और टैपिंग मशीन BT40 स्पिंडल बोर टेपर
घटक:
इस उत्पादन लाइन में मुख्य रूप से एक लोडिंग क्षैतिज सामग्री तालिका, एक 3 डी ड्रिलिंग मुख्य मशीन, एक 3 डी ड्रिलिंग फ़ीड चैनल, एक 3 डी ड्रिलिंग फ़ीड डिवाइस,एक 3 डी ड्रिलिंग डिस्चार्ज चैनल, एक शीतलन प्रणाली, एक हाइड्रोलिक प्रणाली, एक वायवीय प्रणाली, एक स्नेहन प्रणाली, एक विद्युत प्रणाली, और अन्य।
उत्पादन लाइन में एक स्थिर बिस्तर और एक चलती वर्कपीस संरचना है, जो स्वचालित उत्पादन को सुविधाजनक बनाती है।
मुख्य विनिर्देशः
| पैरामीटर | मूल्य | |
| काम करने वाले टुकड़े का आकार | चौड़ाई सीमा | 150 ∼ 1250 मिमी |
| ऊंचाई सीमा | 100×600 मिमी | |
| कच्चे माल की लंबाई | 2000-12000 मिमी | |
| तैयार काम के टुकड़े की लंबाई सीमा | 2000-12000 मिमी | |
| ड्रिलिंग स्पिंडल | ड्रिलिंग स्पिंडल की संख्या | 3 |
| स्पिंडल बोर कॉपर | बीटी४० | |
| धुरी मोटर शक्ति | 11 किलोवाट | |
| घूर्णन गति | 200~3000 र/मिनट | |
| ड्रिलिंग व्यास सीमा | φ5~φ30 | |
| सीएनसी अक्ष | एक्स-अक्ष सर्वो मोटर शक्ति | लगभग 4.4 किलोवाट |
| एक्स-अक्ष अधिकतम गति | 40 मीटर/मिनट | |
| क्षैतिज स्थिति अक्ष के लिए ड्रिलिंग के लिए सर्वो मोटर शक्ति | लगभग 1.5 किलोवाट | |
| ड्रिलिंग क्षैतिज पोजिशनिंग अक्ष की अधिकतम गति | 10 मीटर/मिनट | |
| ड्रिलिंग क्षैतिज फ़ीड अक्ष की सर्वो मोटर शक्ति | लगभग 2 किलोवाट | |
| ड्रिलिंग क्षैतिज पोजिशनिंग अक्ष की अधिकतम गति | 10 मीटर/मिनट | |
| ड्रिलिंग वर्टिकल पोजिशनिंग एक्सिस सर्वो मोटर पावर | लगभग 3 किलोवाट | |
| ड्रिलिंग वर्टिकल पोजिशनिंग अक्ष की अधिकतम गति | 10 मीटर/मिनट | |
| ड्रिलिंग वर्टिकल फीड एक्सिस सर्वो मोटर पावर | लगभग 3 किलोवाट | |
| ड्रिलिंग ऊर्ध्वाधर फ़ीड अक्ष की अधिकतम गति | 10 मीटर/मिनट | |
| औजार पत्रिका | मात्रा | 3 सेट |
| प्रकार | इन-लाइन प्रकार | |
| उपकरण की मात्रा | 4 x 3 | |
| हाइड्रोलिक मार्किंग इकाई | अक्षरों की मात्रा | 36 |
| अक्षर का आकार | Φ10 | |
1. लोड होरिजॉन्टल सामग्री तालिका
यह एक सामग्री टेबल ब्रैकेट, एक कन्वेयर चेन, एक कमीशन मोटर और अन्य घटकों से बना है, जो स्टील सामग्री को फ़ीड चैनल में ले जाने के लिए कार्य करता है।
लोडिंग क्षैतिज सामग्री तालिका ग्राहक द्वारा खरीदी गई सीधी मशीन से जुड़ी होती है।
2तीन आयामी ड्रिलिंग फ़ीड चैनल
तीन आयामी ड्रिलिंग फ़ीड चैनल ग्राहक की साइट पर सीधी मशीन से कनेक्ट करने के लिए एक पावर रोलर का उपयोग करता है, सीधी प्रोफाइल प्राप्त करता है,और स्वचालित रूप से उन्हें खिलाने ट्रॉली के clamping स्थिति के लिए वितरितइस विन्यास में, रोलर के ऊपरी विमान की ऊंचाई जमीन से 800 मिमी है; यदि सीधा करने वाली मशीन की ऊंचाई भिन्न है, तो उपयोगकर्ता द्वारा समायोजन किया जाना चाहिए।
फ़ीड चैनल को संसाधित किए जाने वाले वर्कपीस को ले जाने के लिए डिज़ाइन किया गया है।एक फोटोइलेक्ट्रिक स्विच चैनल के सामने के छोर पर स्थापित किया जाता है कार्य टुकड़ा के सामने के छोर का पता लगाने और एक्स दिशा प्रसंस्करण संदर्भ निर्धारित करने के लिएसाइड पुशिंग डिवाइस वर्कपीस को साइड पोजिशनिंग रोलर्स के खिलाफ कसकर दबाता है, जिससे वर्कपीस की Y दिशा में मोटी पोजिशनिंग प्राप्त होती है।
3. तीन आयामी ड्रिलिंग फीडिंग ट्रॉली
यह गियर, सर्वो मोटर और मैनिपुलेटर से बना है।प्रोफाइल विनिर्देशों के अनुसार स्वचालित रूप से उठाने और कम करने और स्वचालित रूप से काम करने वाले टुकड़ों को क्लैंप करने में सक्षम. एक बार जब मैनिपुलेटर एक वर्कपीस को क्लैंप करता है, तो इसे सर्वो मोटर द्वारा चलाया जाता है, और गियर रैक के ट्रांसमिशन के तहत, वर्कपीस को एक्स दिशा में खिलाया जाता है,ड्रिलिंग संचालन की अनुदैर्ध्य प्रसंस्करण सटीकता सुनिश्चित करना.
