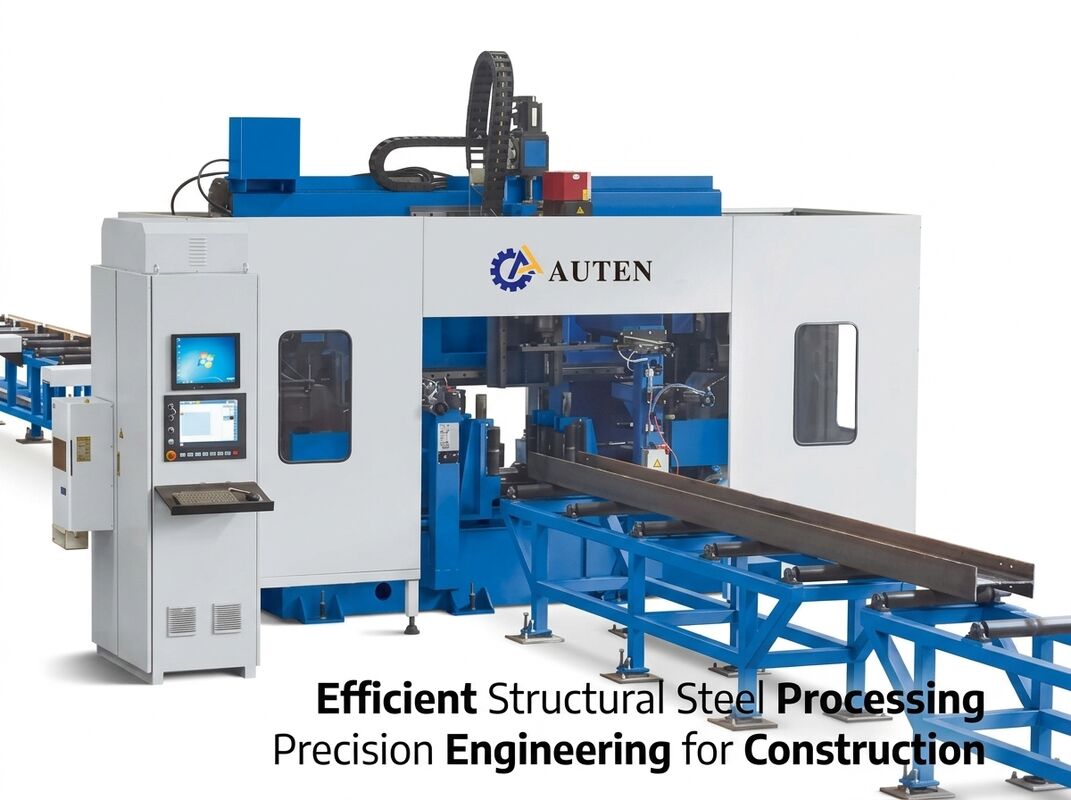

निर्माण इंजीनियरिंग ब्रिज परियोजना सीएनसी बीम ड्रिलिंग मशीन लाइन BT40 मुख्य स्पिंडल का उपयोग करें
अनुप्रयोग उद्योग:
यह मशीन टूल विशेष रूप से एच-आकार के स्टील पर ड्रिलिंग संचालन के लिए इंजीनियर किया गया है। यह वर्कपीस ड्रिलिंग करने के लिए तीन उच्च गति, सटीक ड्रिलिंग स्पिंडल का उपयोग करता है, जो उत्कृष्ट मशीनिंग सटीकता और उपयोगकर्ता के अनुकूल संचालन प्रदान करता है। इस्पात संरचना उद्योग में उच्च दक्षता वाले मुख्य उपकरण के रूप में, इसे निर्माण इंजीनियरिंग, पुल परियोजनाओं, ट्रांसमिशन टावरों, जाली ढांचे और अन्य संबंधित क्षेत्रों में व्यापक अनुप्रयोग मिलता है।
विशेष विवरण:
| एच बीम पैरामीटर | अधिकतम. आकार चौड़ाई x ऊँचाई | 700×500मिमी | |
| न्यूनतम. आकार चौड़ाई x ऊँचाई | 100×100मिमी | ||
| बीम की लंबाई | 2000 ~ 12200 मिमी | ||
| मुख्य धुरी | मात्रा. | 3 | |
| नमूना | BT40 | ||
| मोटर शक्ति | 11 किलोवाट | ||
| स्पिंडल गति | 100 ~ 3000 आर/मिनट | ||
| छेद का व्यास | φ5～φ30 मिमी | ||
| सीएनसी अक्ष | एक्स अक्ष की सर्वो मोटर शक्ति | लगभग 5 किलोवाट | |
| क्षैतिज ड्रिलिंग पोजिशनिंग अक्ष की सर्वो मोटर शक्ति | लगभग 1.5 किलोवाट | ||
| ऊर्ध्वाधर ड्रिलिंग पोजिशनिंग अक्ष की सर्वो मोटर शक्ति | लगभग 3 किलोवाट | ||
| ड्रिलिंग इनफीडिंग की सर्वो मोटर | लगभग 2 किलोवाट | ||
| उपकरण पत्रिका | मात्रा. | 3 | |
| प्रकार | पंक्ति शैली | ||
| उपकरण पत्रिका क्षमता | 4 x 3 | ||
| प्रसंस्करण सटीकता | छिद्र दूरी विचलन | 1 मीटर के अंदर दो छेद | ±0.5 |
| छेद की प्रत्येक अतिरिक्त 1 मीटर दूरी के लिए स्वीकार्य विचलन मान ±0.2 मिमी बढ़ जाता है, और अधिकतम ±2 मिमी से अधिक नहीं होता है | |||
| मार्जिन विचलन समाप्त करें | ±1.0 मिमी | ||
| मशीन का आकार | लगभग 33x5.5x3.3 मी | ||

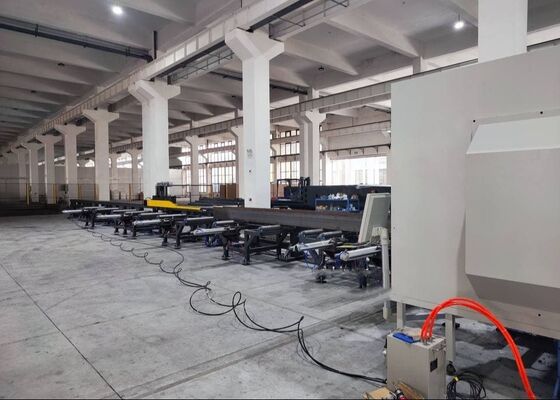

सीएनसी ड्रिलिंग मशीन लाइन के घटक
सीएनसी ड्रिलिंग मशीन लाइन मुख्य रूप से मुख्य घटकों से युक्त होती है, जिसमें मुख्य मशीन फ्रेम, सीएनसी फीडिंग सिस्टम, आउट-फीडिंग कन्वेयर, कूलिंग सिस्टम, हाइड्रोलिक सिस्टम, वायवीय प्रणाली, स्नेहन प्रणाली, विद्युत प्रणाली और एक स्क्रैप सामग्री संग्रह कार्ट शामिल है। उत्पादन लाइन में एक निश्चित-बेड डिज़ाइन है जो एक चल वर्कपीस-ले जाने वाली संरचना के साथ जोड़ा गया है। यह कॉन्फ़िगरेशन 3डी ड्रिलिंग क्षमता प्रदान करता है, पूरी तरह से स्वचालित उत्पादन प्रक्रियाओं को सक्षम करता है और कुशल, सुसंगत और विश्वसनीय विनिर्माण संचालन सुनिश्चित करता है।
1. मुख्य मशीन बॉडी
मुख्य मशीन बॉडी मुख्य रूप से बेस, बेड, मूवेबल स्लाइडिंग टेबल, हेडस्टॉक, ऊपरी प्रेसिंग डिवाइस, साइड प्रेसिंग डिवाइस और एक पंक्ति-प्रकार टूल पत्रिका से बनी होती है। बिस्तर को असाधारण कठोरता और स्थिरता की विशेषता है, जो इसे उच्च गति मशीनिंग संचालन के दौरान उत्पन्न बलों और कंपन का सामना करने में सक्षम बनाता है। यह संरचनात्मक मजबूती सुनिश्चित करती है कि मशीन उपकरण सभी परिचालन चरणों के दौरान लगातार मशीनिंग परिशुद्धता बनाए रखता है।
2. शीतलन प्रणाली
ड्रिल बिट को एयरोसोल कूलिंग सिस्टम का उपयोग करके ठंडा किया जाता है, जो संपीड़ित हवा को ठंडा पानी के साथ जोड़ता है। यह विधि न्यूनतम शीतलक उपयोग, बढ़ी हुई लागत दक्षता, पर्यावरणीय स्थिरता और कम ड्रिल बिट घिसाव जैसे लाभ प्रदान करती है। हेडस्टॉक पर एक लचीला नोजल लगाया गया है, जो ऑपरेशन के दौरान ड्रिल बिट की निरंतर और प्रभावी शीतलन सुनिश्चित करने के लिए स्प्रे स्थिति के सुविधाजनक समायोजन की अनुमति देता है।
3. स्नेहन प्रणाली
यह प्रणाली केंद्रीकृत और मैन्युअल दोनों तरीकों को एकीकृत करते हुए एक संकर स्नेहन व्यवस्था का उपयोग करती है। केंद्रीकृत स्नेहन इकाई निर्दिष्ट रैखिक गाइड और लीड स्क्रू को सटीक, निर्धारित स्नेहन प्रदान करती है, जबकि शेष सभी स्नेहन बिंदुओं को मैन्युअल रूप से सेवित किया जाता है।

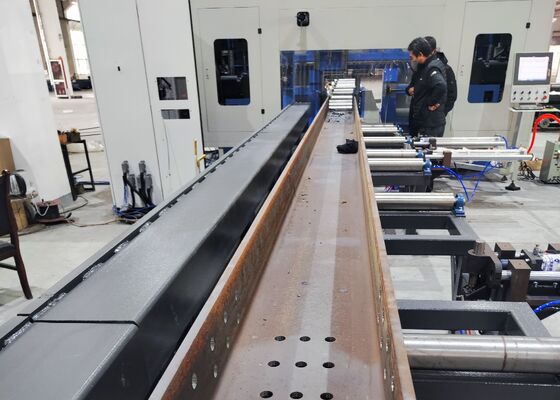

यह मशीन टूल विशेष रूप से एच-बीम, चैनल स्टील और अन्य स्टील वर्कपीस की एक विस्तृत विविधता पर ड्रिलिंग, टैपिंग और मार्किंग संचालन के लिए इंजीनियर किया गया है। यह पूरे प्रसंस्करण चक्र के दौरान उच्च परिशुद्धता और परिचालन दक्षता बनाए रखते हुए विभिन्न विशिष्टताओं के स्टील घटकों को समायोजित करता है। प्रदर्शन सत्रों के दौरान, मशीन मानक एच-बीम नमूनों (अलग-अलग निकला हुआ किनारा चौड़ाई और वेब मोटाई के साथ) और विभिन्न आयामों के चैनल स्टील नमूनों का उपयोग करके प्रभावी ढंग से अपनी क्षमताओं का प्रदर्शन करती है। ये प्रदर्शन टुकड़े सटीक छेद स्थिति, सटीक रूप से टैप किए गए धागे और अच्छी तरह से परिभाषित अंकन पैटर्न प्राप्त करने की मशीन की क्षमता को स्पष्ट रूप से दर्शाते हैं - व्यावहारिक अनुप्रयोगों में इसकी असाधारण सटीकता और विश्वसनीयता को पूरी तरह से प्रदर्शित करते हैं।
हाई-स्पीड सीएनसी एच बीम ड्रिलिंग मशीन का उपयोग मुख्य रूप से इस्पात संरचना निर्माण कार्यशालाओं और पुल निर्माण परियोजनाओं में किया जाता है। इस्पात संरचना कार्यशालाओं के भीतर, यह फ्रेमवर्क और समर्थन तत्वों में उपयोग किए जाने वाले एच-बीम पर सटीक मशीनिंग करता है, जो इस्पात संरचनाओं की सटीक और स्थिर असेंबली के लिए एक विश्वसनीय आधार प्रदान करता है। पुल निर्माण अनुप्रयोगों में, यह एच-बीम पर उच्च परिशुद्धता ड्रिलिंग करता है, संरचनात्मक अखंडता को बढ़ाता है और पुलों की दीर्घकालिक भार सहन करने की क्षमता सुनिश्चित करता है। इसकी असाधारण परिचालन दक्षता इन महत्वपूर्ण बुनियादी ढांचा क्षेत्रों के लिए भरोसेमंद तकनीकी सहायता प्रदान करती है, जिससे सुचारू और समय पर परियोजना निष्पादन की सुविधा मिलती है।
