उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| Condition: | New | Max. Size Width x Height: | 500×500mm |
|---|---|---|---|
| Min. Size Width x Height: | 100×100mm | Beam Length: | 2000～13000mm |
| Channel steel: | 10#～40# | Main spindle model: | BT40 |
| Motor Powerr : | 11KW | Spindle speed: | 100～3000 r/min |
| प्रमुखता देना: | सीएनसी आंतरिक पीसने की मशीन,सीएनसी प्रोफ़ाइल पीसने की मशीन |
||

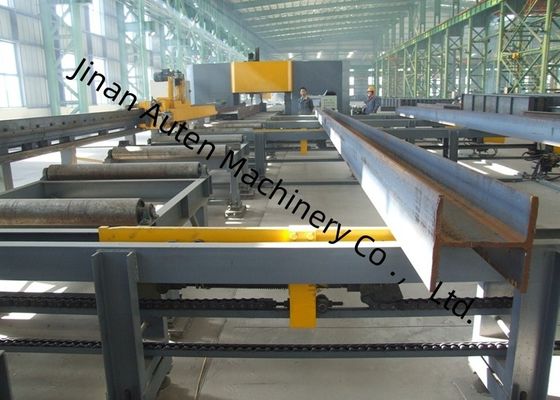

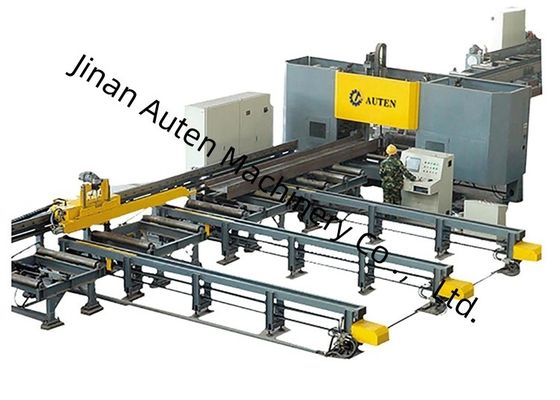

थ्री-स्पिंडल BT40 CNC बीम ड्रिलिंग मार्किंग और शीयरिंग मशीन बीम लंबाई 2000～13000mm
मशीन टूल का उपयोग:
यह मशीन टूल मुख्य रूप से एच-आकार के स्टील, चैनल स्टील और अन्य स्टील में ड्रिलिंग, टैपिंग और मार्किंग के लिए उपयोग किया जाता है। स्टील के तीन फलकों को ड्रिल करने के लिए तीन BT40 हाई-स्पीड स्पिंडल का उपयोग किया जाता है। प्रत्येक फलक में एक स्पिंडल होता है, और संबंधित पंक्ति टूल मैगज़ीन 4 विनिर्देशों तक ड्रिल बिट्स को समायोजित कर सकता है।
इसमें उच्च प्रसंस्करण दक्षता, उच्च परिशुद्धता, आसान संचालन और व्यापक प्रयोज्यता की विशेषताएं हैं। इसका व्यापक रूप से निर्माण, गैरेज, टावरों और ग्रिड जैसे स्टील संरचना उद्योगों में उपयोग किया जाता है।
मशीन टूल संरचना और विन्यास:
यह मशीन टूल मुख्य रूप से ड्रिलिंग मशीन, फीडिंग ट्रॉली, फीडिंग चैनल, डिस्चार्जिंग चैनल, कूलिंग सिस्टम, हाइड्रोलिक सिस्टम, न्यूमेटिक सिस्टम, लुब्रिकेशन सिस्टम, इलेक्ट्रिकल सिस्टम आदि से बना है। मशीन टूल एक निश्चित बिस्तर और जंगम वर्कपीस संरचना को अपनाता है। त्रि-आयामी ड्रिलिंग की यह संरचना स्वचालित उत्पादन के लिए सुविधाजनक है।
ड्रिलिंग मशीन
ड्रिलिंग मशीन में मुख्य रूप से एक आधार, एक बिस्तर, एक जंगम स्लाइड, एक स्पिंडल बॉक्स, एक ऊपरी प्रेसिंग डिवाइस, एक साइड क्लैंपिंग डिवाइस और एक पंक्ति टूल मैगज़ीन शामिल हैं।
मशीन टूल में तीन स्पिंडल बॉक्स हैं, अर्थात् निश्चित पक्ष, जंगम पक्ष और ऊपरी इकाई स्पिंडल बॉक्स, जिनका उपयोग क्रमशः क्षैतिज और ऊर्ध्वाधर दिशाओं में ड्रिलिंग के लिए किया जाता है। प्रत्येक स्पिंडल बॉक्स को स्वतंत्र रूप से संचालित किया जा सकता है और एक ही समय में ड्रिलिंग ऑपरेशन को पूरा कर सकता है, जो उत्पादन दक्षता में बहुत सुधार करता है। प्रत्येक स्पिंडल बॉक्स में BT40 हाई-स्पीड मैकेनिकल स्पिंडल का एक सेट होता है, और संबंधित पंक्ति टूल मैगज़ीन को अधिकतम 4 व्यास के ड्रिल बिट्स के साथ स्थापित किया जा सकता है (जब स्पिंडल पर कोई टूल नहीं होता है), और वर्कपीस को एक बार क्लैंप करने पर 4 अलग-अलग छेद व्यास को स्वचालित रूप से संसाधित किया जा सकता है। स्पिंडल फीड को एक सर्वो मोटर द्वारा संचालित किया जाता है, और प्रोग्राम नियंत्रण के माध्यम से तेज आगे, काम करने वाला आगे और तेज पीछे प्राप्त किया जा सकता है; स्पिंडल मोटर को एक स्पिंडल सर्वो मोटर द्वारा संचालित किया जाता है, और गति को व्यापक गति विनियमन रेंज के साथ निर्बाध रूप से समायोजित किया जाता है।
तीन स्पिंडल बॉक्स इकाइयों को बिस्तर की तरफ लटका दिया जाता है, और प्रत्येक स्पिंडल बॉक्स इकाई को स्पिंडल बॉक्स की क्षैतिज और ऊर्ध्वाधर गति को प्राप्त करने के लिए दो सेट सर्वो मोटर्स द्वारा संचालित किया जाता है, जो बॉल स्क्रू द्वारा संचालित होता है और सटीक रैखिक रोलिंग गाइड द्वारा निर्देशित होता है। यह उपकरण ड्रिलिंग प्रक्रिया के दौरान दो दिशाओं में वर्कपीस को दबाता है। एक हाइड्रोलिक सिलेंडर वर्कपीस के ऊपर एक प्रेसिंग तंत्र को वर्कपीस को क्षैतिज सपोर्ट रोलर के खिलाफ दबाने के लिए चलाता है, और एक हाइड्रोलिक सिलेंडर साइड से वर्कपीस को दबाने के लिए साइड पर एक प्रेसिंग तंत्र को चलाता है।
विशेष विवरण:
| एच बीम पैरामीटर | अधिकतम आकार चौड़ाई x ऊंचाई | 500×500mm | |
| न्यूनतम आकार चौड़ाई x ऊंचाई | 100×100mm | ||
| बीम लंबाई | 2000～13000mm | ||
| चैनल स्टील | 10#～40# | ||
| मुख्य स्पिंडल | मात्रा | 3 | |
| मॉडल | BT40 | ||
| मोटर पावर | 11 kW | ||
| स्पिंडल गति | 100～3000 r/min | ||
| छेद का व्यास | φ5～φ30 mm | ||
| CNC अक्ष | X अक्ष का सर्वो मोटर पावर | लगभग 4.5 kW | |
| क्षैतिज ड्रिलिंग पोजिशनिंग अक्ष का सर्वो मोटर पावर | लगभग 1.5 kW | ||
| ऊर्ध्वाधर ड्रिलिंग पोजिशनिंग अक्ष का सर्वो मोटर पावर | लगभग 3 kW | ||
| ड्रिलिंग इनफीडिंग का सर्वो मोटर | लगभग 2 kW | ||
| टूल मैगज़ीन | मात्रा | 3 | |
| प्रकार | पंक्ति शैली | ||
| टूल मैगज़ीन क्षमता | 4 x 3 | ||
| प्रसंस्करण सटीकता | छेद की दूरी का विचलन | 1 मीटर के भीतर दो छेद | ±0.5 |
| अनुमेय विचलन मान छेद की दूरी के प्रत्येक अतिरिक्त 1 मीटर के लिए ±0.2 मिमी बढ़ जाता है, और अधिकतम ±2 मिमी से अधिक नहीं होता है | |||
| अंत मार्जिन विचलन | ±1.0 mm | ||
