सीएनसी ड्रिलिंग, पंचिंग, कटिंग, मिलिंग, एंगल्स, बीम्स, प्लेट्स और फ्लैंगेस की मशीन बनाने के लिए चीन शीर्ष गुणवत्ता निर्माण!
नए करो, अच्छे करो!
|
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| कोण का आकार (मिमी): | 63x63x4~ 200x200x20 | अधिकतम. छिद्रण (व्यापकता х मोटाई) (मिमी): | Φ26x20 |
|---|---|---|---|
| छिद्रण बल (kN): | 1200 | काटने का बल (kN): | 4300 |
| प्रमुखता देना: | उच्च गति सीएनसी कोण लाइन मशीन,सीएनसी भारी कोण लाइन मशीन,पंचिंग मार्किंग कतरनी सीएनसी कोण लाइन |
||
उन्नत उच्च गति सीएनसी भारी कोण छिद्रण, अंकन और कतरनी मशीन लाइन मॉडल JNC2020Q
लागूमैंउद्योग:
इस मशीन का उपयोग कोण इस्पात अंकन, छिद्रण, और मुख्य रूप से कोण इस्पात टॉवर उद्योग, विद्युत बिजली फिटिंग, संरचना भंडारण सुविधाओं के क्षेत्र में कतरनी के लिए किया जाता है,और इस्पात संरचना निर्माण उद्योग आदि.
पीउत्पाद संरचनाः
यह मशीन मुख्य रूप से अनुप्रस्थ कन्वेयर, घूर्णी लोडिंग प्रणाली, इनफूड कन्वेयर, सीएनसी इनफूड गाड़ी, छिद्रण इकाई, अंकन इकाई, काटने की इकाई, अनलोडिंग कन्वेयर,साथ ही हाइड्रोलिक, विद्युत और वायवीय प्रणालियों आदि
उत्पादFव्यंजन:
1. सीएनसी प्रौद्योगिकी, सर्वो मोटर, उच्च दक्षता, स्थिर workpiece परिशुद्धता के साथ स्वीकार करें. प्रमुख हाइड्रोलिक, वायवीय और विद्युत भागों सभी आयातित.
2. प्रत्येक पक्ष पर पंच और मरने के तीन सेट हैं जो विभिन्न व्यास के तीन प्रकार के पंच स्थापित कर सकते हैं।मोल्ड के तीन सेट पूरी तरह से पीएलसी द्वारा नियंत्रित मुक्का मार वापस निशान बदलने के लिए स्थानांतरित कर सकते हैं.
3. चीनी / अंग्रेजी इंटरफ़ेस के साथ कंप्यूटर, आसान संचालन, और workpiece के ड्राइंग प्रदर्शित कर सकते हैं. आसान प्रोग्रामिंग और सीधे lofting सॉफ्टवेयर द्वारा बनाई गई कार्यक्रम डेटा का उपयोग कर सकते हैं.केवल वर्कपीस का आकार इनपुट करने की आवश्यकता है, छेद का व्यास, बैक मार्क और वर्कपीस की मात्रा जब प्रोग्राम संपादित करें।
4. सीएनसी इनफीड गाड़ी सर्वो मोटर द्वारा संचालित है. फोटोइलेक्ट्रिक एन्कोडर जानकारी वापस फ़ीड करता है. उच्च स्थिति सटीकता सुनिश्चित करने के लिए बंद लूप नियंत्रण.
5सभी मार्किंग, पंचिंग और कतरनी स्वचालित पूर्णता में, सभी तैयार कोणों को काम करने की ताकत को हल्का करने के लिए वायवीय टर्नओवर डिवाइस द्वारा उतारा जा सकता है।
6. नियंत्रण प्रणाली मेजबान कंप्यूटर, सीएनसी प्रणाली, सर्वो मोटर, पीएलसी, बाहरी परीक्षा सेंसर, आदि से मिलकर बनता है। बस वर्कपीस के आयाम दर्ज करें, प्रसंस्करण बनाया जाएगा। इसके अलावा,कार्यक्रम को कामकाजी टुकड़ा संख्या के अनुसार संग्रहीत, चयन, प्रदर्शित और संचार किया जा सकता है।
7. अंकन इकाई अच्छी कठोरता के साथ बंद फ्रेम को अपनाती है। अंकन इकाई पर वर्ण बक्से के चार समूहों को तय किया जाता है जिन्हें कार्यक्रम द्वारा चुना जा सकता है। अंकन बैक मार्क को इच्छा पर सेट किया जा सकता है।
8पंचिंग, मार्किंग और कतरन सिलेंडर बड़े हैं; एनसी कैरी नए प्रकार का और मजबूत है; क्लैंप मजबूत हैं।
एसविनिर्देश:
| मॉडल | JNC2020Q |
| कार्य | पंचिंग, मार्किंग, काटने |
| कोण का आकार ((मिमी) | 63×63×4200×200×20 |
| रिक्त स्थान की अधिकतम लंबाई (मी) | 14 |
| समाप्त की अधिकतम लंबाई (एम) | 14 |
| अधिकतम छिद्रण (व्यापकता х मोटाई) (मिमी) | Φ26×20 ((सामग्रीःQ345 या Q420) |
| एक तरफ के लिए पंच | 3 |
| छिद्रण बल (kN) | 1200 |
| मार्किंग बल (kN) | 1200 |
| काटने का बल (kN) | 4300 |
| चिह्नित अक्षरों का समूह | 4 |
| प्रति समूह अक्षरों की संख्या | 12 |
| पत्र का आयाम (मिमी) | 14×10×19 |
| काटने का मोड | एकल ब्लेड काटना |
| सीएनसी धुरी | 3 |
| खुराक कोण की गति (m/min) | 60 |
| हाइड्रोलिक प्रणाली की शीतलन विधि | जल शीतलन |
| प्रसंस्करण सटीकता | GB2694 के अनुरूप |
| कार्यक्रम का कार्य | कीबोर्ड और यूएसबी इंटरफेस द्वारा इनपुट |
| आयाम ((मिमी) | 33000×6500×2350 |
| वजन (टन) | लगभग 19 |

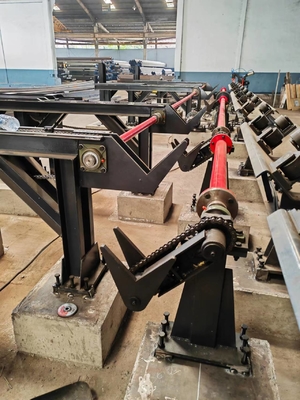

क्लैंप मटेरियल

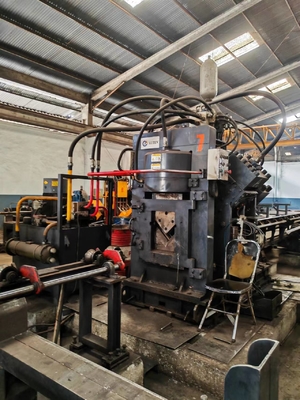

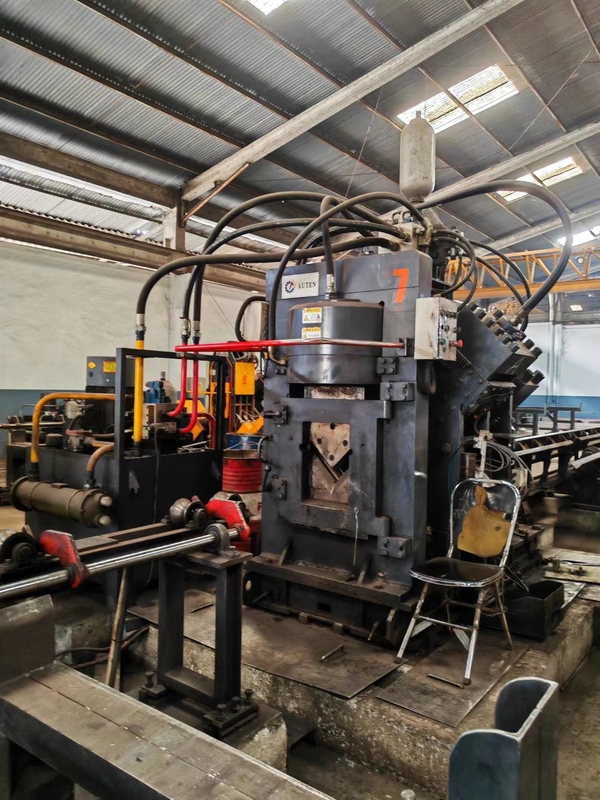

काटने की इकाई

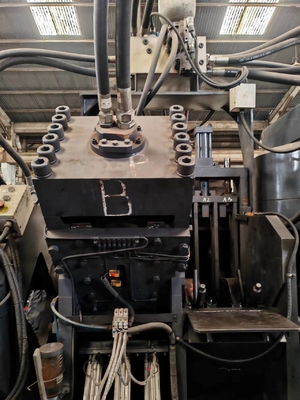

छिद्रण इकाई

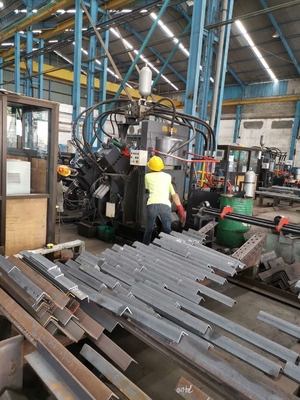

तैयार काम का टुकड़ा
