उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| कार्य: | छिद्रण, अंकन, कटिंग | कोण का आकार （मिमी）: | ∟40 × 40 × 3 × 100 × 100 × 10 |
|---|---|---|---|
| अधिकतम। रिक्त की लंबाई (एम): | 12 | अधिकतम। समाप्त की लंबाई (एम): | 10 |
| अधिकतम। पंचिंग (दीया। th थी।) (मिमी): | Φ26 × 10 ： सामग्री ： Q345 510N/mm2） | प्रति साइड पंच: | 630 |
| अंकन बल (केएन): | 630 | कटिंग फोर्स (केएन): | 1000 |
| प्रमुखता देना: | CNC angle steel processing machine,high cost performance CNC machine,long term stable CNC angle line |
||
लागूमैंउद्योग:
यह मशीन कोण इस्पात टावर उद्योग के क्षेत्र में कोण इस्पात छिद्रण, अंकन और कतरनी के लिए उपयोग किया जाने वाला विशेष उपकरण है।
विनिर्देशः
| मॉडल | JNC1010 |
कार्य | पंचिंग, मार्किंग, काटने |
कोण का आकार ((मिमी) | ₹40×40×3 ₹100×100×10 |
रिक्त स्थान की अधिकतम लंबाई (मी) | 10 |
अधिकतम छिद्रण (व्यापकता х मोटाई) (मिमी) | Φ26×10(सामग्रीःQ345 510N/mm2) |
| एक तरफ के लिए पंच | 2 |
| छिद्रण बल (kN) | 630 |
| मार्किंग बल (kN) | 630 |
| काटने का बल (kN) | 1000 |
| चिह्नित अक्षरों का समूह | 4 |
| प्रति समूह अक्षरों की संख्या | 12 |
| पत्र का आयाम (मिमी) | 14×10×19 |
| काटने का मोड | एकल ब्लेड काटना |
| सीएनसी धुरी | 3 |
| खुराक कोण की गति (m/min) | 80 |
हाइड्रोलिक प्रणाली की शीतलन विधि | जल शीतलन |
| प्रसंस्करण सटीकता | GB2694 के अनुरूप |
| कार्यक्रम का कार्य | कीबोर्ड और यूएसबी इंटरफेस द्वारा इनपुट |
| आयाम ((मिमी) | 28000×6500×2200 |
उत्पाद की संरचनाः

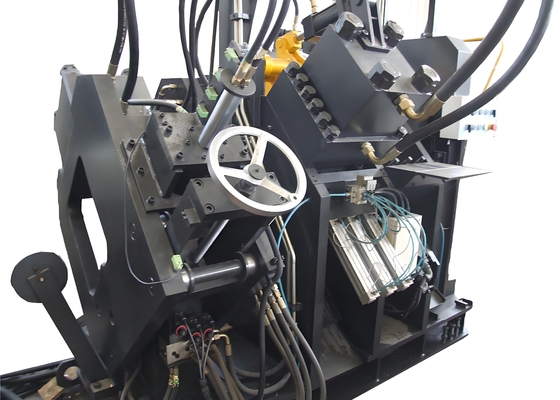

यह मशीन मुख्य रूप से अनुप्रस्थ कन्वेयर, घूर्णी लोडिंग प्रणाली, इनफूड कन्वेयर, सीएनसी इनफूड गाड़ी, छिद्रण इकाई, अंकन इकाई, काटने इकाई, अनलोडिंग कन्वेयर,साथ ही हाइड्रोलिक, विद्युत और वायवीय प्रणालियों आदि
उत्पाद विशेषताः
1. सीएनसी प्रौद्योगिकी, सर्वो मोटर इन्फेडिंग, उच्च दक्षता, स्थिर workpiece सटीकता के साथ अपनाने. प्रमुख हाइड्रोलिक, वायवीय और विद्युत भागों सभी आयातित.
2. प्रत्येक पक्ष पर पंच और मरने के तीन सेट हैं जो विभिन्न व्यास के तीन प्रकार के पंच स्थापित कर सकते हैं।मोल्ड के तीन सेट पूरी तरह से पीएलसी द्वारा नियंत्रित मुक्का मार वापस निशान बदलने के लिए स्थानांतरित कर सकते हैं.
3. चीनी / अंग्रेजी इंटरफ़ेस के साथ कंप्यूटर, आसान संचालन, और workpiece के ड्राइंग प्रदर्शित कर सकते हैं. आसान प्रोग्रामिंग और सीधे lofting सॉफ्टवेयर द्वारा बनाई गई कार्यक्रम डेटा का उपयोग कर सकते हैं.केवल वर्कपीस का आकार इनपुट करने की आवश्यकता है, छेद का व्यास, बैक मार्क और वर्कपीस की मात्रा जब प्रोग्राम संपादित करें।
4. सीएनसी इनफीड गाड़ी सर्वो मोटर द्वारा संचालित है. फोटोइलेक्ट्रिक एन्कोडर जानकारी वापस फ़ीड करता है. उच्च स्थिति सटीकता सुनिश्चित करने के लिए बंद लूप नियंत्रण.

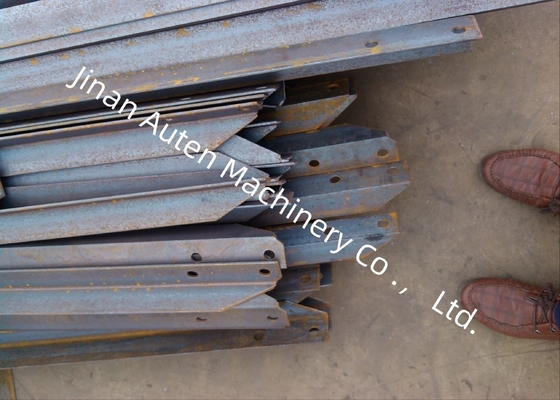

5सभी मार्किंग, पंचिंग और कतरनी स्वचालित पूर्णता में, सभी समाप्त कोणों को काम करने की ताकत को हल्का करने के लिए वायवीय टर्नओवर डिवाइस द्वारा उतारा जा सकता है।
एंगल स्टील के लिए हमारे पेशेवर व्यापक प्रसंस्करण उपकरण पावर टॉवर निर्माताओं को बड़े और उच्च शक्ति वाले एंगल स्टील को कुशलतापूर्वक संभालने में मदद करते हैं।
हमारे नियंत्रण प्रणाली एक ऊपरी कंप्यूटर, एक संख्यात्मक नियंत्रण प्रणाली, सर्वो मोटर्स, PLCS, बाहरी पता लगाने सेंसर, आदि से बना है बस प्रसंस्करण बनाने के लिए workpiece आकार दर्ज करें।कार्यक्रम संग्रहीत किया जा सकता है, चयनित, प्रदर्शित और वर्कपीस नंबर द्वारा संवाद किया जाता है। यह श्रम समय और लागत को काफी बचाता है, और हम विभिन्न जटिल प्रक्रिया आवश्यकताओं को पूरा करने के लिए लचीले अनुकूलित समाधान प्रदान करते हैं।
हम बिजली के बुनियादी ढांचे के लिए आपके विश्वसनीय विनिर्माण साझेदार बनने और आपकी ठोस परियोजनाओं की सुरक्षा करने के इच्छुक हैं।
