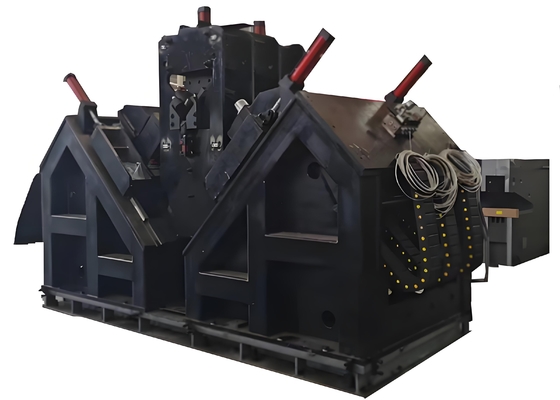

प्रत्येक पक्ष पर 3 ड्रिल सीएनसी कोण ड्रिलिंग और टैपिंग मशीन लाइन 40m/min खिला गति कोण

प्रत्येक तरफ 3 ड्रिल सीएनसी एंगल ड्रिलिंग और टैपिंग मशीन लाइन 40 मीटर/मिनट एंगल की फीडिंग स्पीड

उत्पाद उपयोग:

यह उत्पादन लाइन विशेष रूप से ट्रांसमिशन लाइन टावरों में उपयोग किए जाने वाले बड़े आकार के, उच्च-शक्ति वाले एंगल स्टील की ड्रिलिंग और स्टैम्पिंग के लिए डिज़ाइन की गई है। इस लाइन पर एंगल स्टील पर आवश्यक सभी छेद संसाधित किए जा सकते हैं, जिसमें उत्कृष्ट छेद गुणवत्ता, उच्च स्थिति सटीकता, साथ ही उच्च उत्पादन दक्षता और उन्नत स्वचालन क्षमताएं हैं।

मुख्य पैरामीटर:

उत्पाद की विशेषताएं:

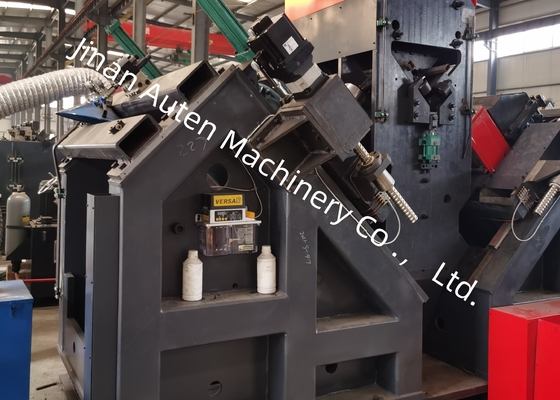

1. ड्रिलिंग स्पिंडल एक डिस्क स्प्रिंग स्वचालित टूल क्लैम्पिंग तंत्र और टूल रिलीज के लिए एक हाइड्रोलिक सिलेंडर से सुसज्जित है, जो टूल शैंक्स के सुविधाजनक प्रतिस्थापन को सक्षम बनाता है। स्पिंडल के सामने के हिस्से में एक भूलभुलैया सील सुरक्षा संरचना और एक वाटरप्रूफ डिज़ाइन है, और इसे एक एयर कर्टेन डिवाइस से सुसज्जित किया गया है—यह कॉन्फ़िगरेशन कटिंग तरल पदार्थ को स्पिंडल के अंदरूनी हिस्से में प्रवेश करने से प्रभावी ढंग से रोकता है।

2. उत्पादन लाइन एक स्वचालित लोडिंग डिवाइस (जिसमें एक अनुप्रस्थ फीडिंग चैनल और एक घूर्णन लोडिंग रैक शामिल है), एक स्वचालित अनलोडिंग डिवाइस और एक स्वचालित फीडिंग डिवाइस से सुसज्जित है। एंगल स्टील पर आवश्यक सभी छेद और स्टील पहचान चिह्नों को उत्पादन लाइन के माध्यम से एक ही पास में पूरा किया जा सकता है, प्रसंस्करण प्रक्रिया के दौरान कोई मैनुअल हस्तक्षेप की आवश्यकता नहीं होती है। यह न केवल वर्कफ़्लो को सुव्यवस्थित करता है बल्कि ऑपरेटरों की श्रम तीव्रता को भी काफी कम करता है।

3. अंकन इकाई एक बंद-बॉडी संरचना को अपनाती है, जिसमें उच्च संरचनात्मक शक्ति और स्थिर संचालन प्रदर्शन होता है। यह एक बिस्तर समर्थन (मशीन बेस से जुड़ा हुआ), एक जंगम बिस्तर और एक हाइड्रोलिक-संचालित प्रेस-हेड कैरेक्टर बॉक्स के साथ कॉन्फ़िगर किया गया है। कंप्यूटर निर्देशों के अनुसार, इंजीनियरिंग चित्रों में निर्दिष्ट स्थितियों पर अंकन संचालन किया जाता है। मशीन की प्रसंस्करण सीमा का विस्तार करने के लिए, एक मैनुअल समायोजन तंत्र को अतिरिक्त रूप से एकीकृत किया गया है। यह तंत्र जंगम बिस्तर की नीचे की स्थिति (यानी, अक्षर सिर की स्थिति) में समायोजन की अनुमति देता है, जिससे विभिन्न विशिष्टताओं वाले एंगल स्टील के अंकन पदों के अनुकूलन की अनुमति मिलती है।

ये नमूने ट्रांसमिशन लाइन टावरों में उपयोग किए जाने वाले एंगल स्टील की विभिन्न सामान्य विशिष्टताओं और छेद लेआउट को कवर करते हैं। वे संभावित उपयोगकर्ताओं या निरीक्षकों को उपकरण के परिचालन प्रदर्शन को नेत्रहीन रूप से सत्यापित करने की अनुमति देते हैं, जिससे यह आकलन करने के लिए मूर्त और सहज संदर्भ मिलते हैं कि क्या उपकरण उत्पादन की व्यावहारिक मांगों को पूरा करता है।

यह उपकरण विशेष रूप से ट्रांसमिशन लाइन टावरों में उपयोग किए जाने वाले बड़े आकार के, उच्च-शक्ति वाले एंगल स्टील की ड्रिलिंग और स्टैम्पिंग के लिए इंजीनियर किया गया है, और बिजली ट्रांसमिशन बुनियादी ढांचे के निर्माण और रखरखाव के दौरान विभिन्न परिदृश्यों में व्यापक रूप से लागू होता है। अल्ट्रा-हाई वोल्टेज (UHV) ट्रांसमिशन लाइनों के निर्माण में—जहां टावरों को अत्यधिक मौसम की स्थिति और भारी भार का सामना करने की आवश्यकता होती है—यह उपकरण टावरों के मुख्य ढांचे का निर्माण करने वाले एंगल स्टील घटकों को संसाधित करने में एक महत्वपूर्ण भूमिका निभाता है। यह टावर बॉडी, क्रॉस-आर्म और अन्य प्रमुख संरचनात्मक भागों में उपयोग किए जाने वाले एंगल स्टील के लिए ड्रिलिंग और स्टैम्पिंग कार्यों को कुशलता से पूरा करता है, सटीक आयामी सटीकता और मजबूत कनेक्शन की गारंटी देता है ताकि टावरों की समग्र स्थिरता सुनिश्चित हो सके।
