सीएनसी ड्रिलिंग, पंचिंग, कटिंग, मिलिंग, एंगल्स, बीम्स, प्लेट्स और फ्लैंगेस की मशीन बनाने के लिए चीन शीर्ष गुणवत्ता निर्माण!
नए करो, अच्छे करो!
|
|
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| समारोह: | छिद्रण, अंकन, कटिंग | कोण का आकार （मिमी）: | ∟40 × 40 × 3 × 140 × 140 × 12 |
|---|---|---|---|
| अधिकतम। रिक्त की लंबाई (एम): | 12 | अधिकतम। समाप्त की लंबाई (एम): | 10 |
| अधिकतम। पंचिंग (दीया। th थी।) (मिमी): | Φ26 × 12 ： सामग्री ： Q345 510N/mm2） | प्रति साइड पंच: | 2 |
| छिद्रण बल (केएन): | 630 | अंकन बल (केएन): | 630 |
| कटिंग फोर्स (केएन): | 1800 | ||
| प्रमुखता देना: | Single blade CNC cutting machine,CNC angle line drilling machine,High-speed CNC cutting machine 80m/min |
||

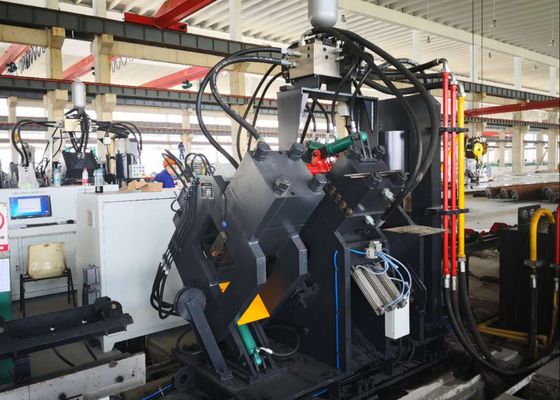

सिंगल ब्लेड कटिंग मोड सीएनसी ड्रिलिंग और कटिंग मशीन लाइन 80m/Min फीडिंग गति कोण
लागू उद्योग:
यह मशीन एक उद्देश्य-इंजीनियरिंग, उद्योग-विशिष्ट उपकरण है जिसे विशेष रूप से उच्च परिशुद्धता के साथ कोण स्टील छिद्रण, अंकन और कतरनी के संचालन को निष्पादित करने के लिए विकसित किया गया है।यह विशेष रूप से कोण इस्पात टॉवर क्षेत्र की मुख्य प्रसंस्करण मांगों को पूरा करने के लिए बनाया गया है, एक उद्योग जहां घटक सटीकता सीधे संरचनात्मक स्थिरता को प्रभावित करती हैअनुकूलित प्रसंस्करण तर्क को एकीकृत करके, मशीन कोण इस्पात भागों के सटीक, कुशल हैंडलिंग सुनिश्चित करती है जो कि टॉवर निर्माण के लिए महत्वपूर्ण हैं,उच्च गुणवत्ता वाले टावर संरचनाओं के लगातार उत्पादन का प्रभावी ढंग से समर्थन करना.
विनिर्देशः
| कार्य | पंचिंग, मार्किंग, काटने |
| कोण का आकार ((मिमी) | 40×40×3 140×140×12 |
| रिक्त स्थान की अधिकतम लंबाई (मी) | 12 |
| समाप्त की अधिकतम लंबाई (एम) | 10 |
| अधिकतम छिद्रण (व्यापकता х मोटाई) (मिमी) | Φ26×12 ((सामग्रीःQ345 510N/mm2) |
| एक तरफ के लिए पंच | 2 |
| छिद्रण बल (kN) | 630 |
| मार्किंग बल (kN) | 630 |
|
काटने का बल (kN) |
1800 |
| चिह्नित अक्षरों का समूह | 4 |
| प्रति समूह अक्षरों की संख्या | 12 |
| पत्र का आयाम (मिमी) | 14×10×19 |
| काटने का मोड | एकल ब्लेड काटना |
| सीएनसी धुरी | 3 |
| खुराक कोण की गति (m/min) | 80 |
| हाइड्रोलिक प्रणाली की शीतलन विधि | जल शीतलन |
| प्रसंस्करण सटीकता | GB2694 के अनुरूप |
| कार्यक्रम का कार्य | कीबोर्ड और यूएसबी इंटरफेस द्वारा इनपुट |
| आयाम ((मिमी) | 28000×6500×2200 |
उत्पाद की संरचनाः
इस उपकरण में मुख्य रूप से मुख्य कार्यात्मक मॉड्यूल शामिल हैं, जिनमें एक अनुप्रस्थ कन्वेयर, एक घूर्णी लोडिंग सिस्टम, एक फ़ीड-इन कन्वेयर, एक सीएनसी फ़ीड-इन कैरिज, एक छिद्रण मॉड्यूल,एक मार्किंग मॉड्यूलइसमें अन्य सहायक घटक भागों के साथ-साथ आवश्यक सहायक प्रणालियाँ जैसे हाइड्रोलिक, इलेक्ट्रिकल और वायवीय प्रणालियाँ भी शामिल हैं।पूर्ण रूप से, स्थिर संचालन सुनिश्चित करने के लिए समन्वित प्रसंस्करण असेंबली।
उत्पाद की विशेषताएं:
1नियंत्रण एवं ड्राइव प्रणाली
उपकरण सीएनसी प्रौद्योगिकी और सर्वो मोटर चालित खिला को अपनाता है जो उच्च परिचालन दक्षता और स्थिर वर्कपीस सटीकता को सक्षम करता है। सभी प्रमुख हाइड्रोलिक, वायवीय,और विद्युत घटक आयातित आपूर्तिकर्ताओं से प्राप्त होते हैं, पूरे सिस्टम के विश्वसनीय प्रदर्शन को सुनिश्चित करता है।
2. पंच एंड डाई कॉन्फ़िगरेशन
प्रत्येक पक्ष पर पंच और मोल्ड के तीन सेट स्थापित हैं, जो विभिन्न व्यास के तीन प्रकार के पंचों को समायोजित करने की अनुमति देता है। एक पीएलसी के नियंत्रण में,मोल्ड के तीन सेट छिद्रण संदर्भ चिह्न को समायोजित करने के लिए तुल्यकालिक आंदोलन प्राप्त कर सकते हैं, लचीली प्रसंस्करण आवश्यकताओं को पूरा करता है।
3मानव-मशीन इंटरफ़ेस और प्रोग्रामिंग
कंप्यूटर एक चीनी-अंग्रेजी इंटरफ़ेस से लैस है, जो उपयोगकर्ता के अनुकूल संचालन को सक्षम करता है, और वर्कपीस चित्रों के प्रदर्शन का समर्थन करता है। प्रोग्रामिंग प्रक्रियाओं को सरल बनाया जाता है,और उपकरण सीधे lofting सॉफ्टवेयर द्वारा उत्पन्न कार्यक्रम डेटा का उपयोग कर सकते हैंकार्यक्रम संपादन के दौरान, केवल वर्कपीस आयाम, छेद व्यास, संदर्भ चिह्न और वर्कपीस मात्रा को इनपुट करने की आवश्यकता होती है, जिससे परिचालन जटिलता कम हो जाती है।
4सीएनसी फीड कैरिज और नियंत्रण
सीएनसी फ़ीड गाड़ी एक सर्वो मोटर द्वारा संचालित होती है, जिसमें एक फोटोइलेक्ट्रिक एन्कोडर वास्तविक समय में फीडबैक जानकारी प्रदान करता है।गाड़ी की गति को गतिशील रूप से समायोजित करने के लिए एक बंद-लूप नियंत्रण प्रणाली को अपनाया जाता है, प्रभावी रूप से पूरे मशीनिंग प्रक्रिया में उच्च स्थिति सटीकता सुनिश्चित करता है।
5. स्वचालित प्रक्रियाएं और अनलोडिंग
उपकरण की अंकन, छिद्रण और कतरनी प्रक्रियाएं पूरी तरह से स्वचालित हैं, मैन्युअल हस्तक्षेप को कम से कम करती हैं। सभी तैयार कोण इस्पात घटकों को एक वायवीय फ्लिपिंग डिवाइस द्वारा उतारा जा सकता है,जो प्रभावी रूप से ऑपरेटरों की श्रम तीव्रता को कम करता है और समग्र उत्पादन दक्षता में सुधार करता है.
6नियंत्रण प्रणाली विन्यास और कार्य
नियंत्रण प्रणाली में एक मेजबान कंप्यूटर, सीएनसी प्रणाली, सर्वो मोटर, पीएलसी और बाहरी डिटेक्शन सेंसर, साथ ही अन्य सहायक घटक शामिल हैं।प्रसंस्करण संचालन बस काम टुकड़ा आयाम दर्ज करके शुरू किया जा सकता हैइसके अतिरिक्त, कार्यप्रणाली को सरल बनाने के लिए कार्यक्षेत्र संख्याओं के आधार पर कार्यक्रमों को संग्रहीत, चयनित, प्रदर्शित और प्रसारित किया जा सकता है, जो उत्पादन प्रबंधन को लचीला बनाता है।
7. मार्किंग इकाई एक बंद फ्रेम संरचना का उपयोग करती है, जो स्थिर मार्किंग प्रदर्शन को बनाए रखने के लिए उत्कृष्ट कठोरता प्रदान करती है। चार समूह के वर्ण बॉक्स मार्किंग इकाई पर तय किए जाते हैं,लचीली अंकन आवश्यकताओं के लिए कार्यक्रम नियंत्रण के माध्यम से चयन सक्षम के साथमार्किंग संदर्भ चिह्न विभिन्न प्रसंस्करण आवश्यकताओं के अनुकूल करने के लिए मनमाने ढंग से सेटिंग का समर्थन करता है।

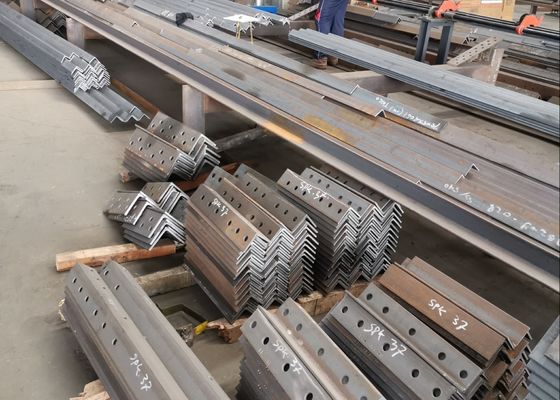

ये नमूने, जो कोण इस्पात टावर उद्योग में सामान्य विनिर्देशों और प्रसंस्करण परिदृश्यों को कवर करते हैं, उपयोगकर्ताओं को सीधे उपकरण की प्रसंस्करण गुणवत्ता, परिशुद्धता,और शिल्प कौशलवे उपकरण के प्रदर्शन और विशिष्ट उत्पादन आवश्यकताओं के साथ इसकी संगतता का आकलन करने के लिए एक ठोस संदर्भ के रूप में कार्य करते हैं।संभावित अनुप्रयोगों के लिए डेटा-संचालित निर्णय लेने की सुविधा.
In the construction of ultra-high voltage (UHV) transmission lines—where towers must withstand extreme meteorological conditions and heavy loads—this equipment assumes a critical role in processing the angle steel components that constitute the towers’ main frameworkयह टावर निकायों, क्रॉस-आर्म और अन्य प्रमुख संरचनात्मक भागों के लिए उपयोग किए जाने वाले कोण स्टील पर ड्रिलिंग और स्टैम्पिंग ऑपरेशन को विश्वसनीय रूप से निष्पादित करता है,टावरों की समग्र स्थिरता की रक्षा के लिए सटीक आयाम और मजबूत कनेक्शन सुनिश्चित करना.
