उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| समारोह: | ड्रिलिंग और अंकन | कोण का आकार (मिमी): | 140*140*10 ~ 250*250*32 |
|---|---|---|---|
| अधिकतम। कच्चे माल की लंबाई (एम): | 14 | अंकन बल (केएन): | 1000 |
| चरित्र समूह की संख्या: | 1 | चरित्र की संख्या: | 18 |
| चरित्र आकार (मिमी): | 14*10*19 | सटीक दूरी (मिमी) की सीमा: | 50 ~ 220 （Stepless） |
| प्रमुखता देना: | CNC angle drilling machine 50ml/H fuel,CNC marking machine 1000KN force,CNC angle line machine with warranty |
||

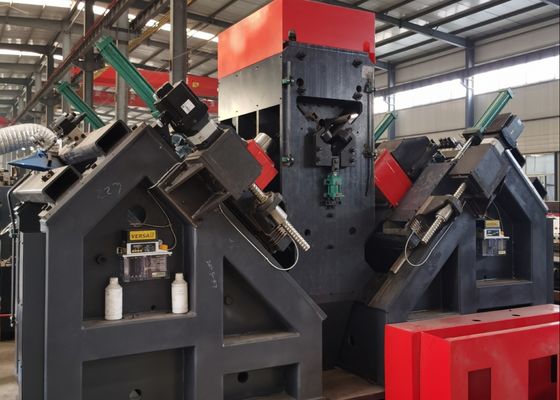

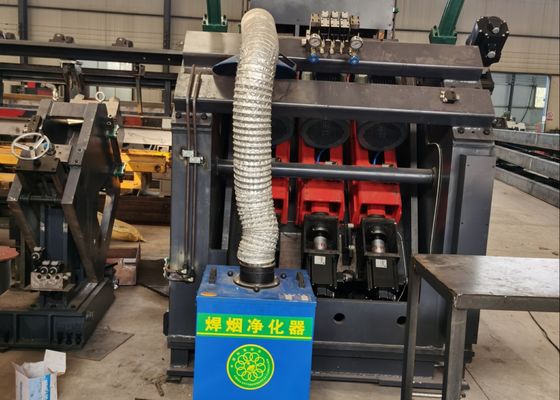

5~50ml/H ईंधन की खपत सीएनसी कोण ड्रिलिंग और अंकन मशीन 1000KN अंकन बल
उत्पाद का उपयोगः
यह उत्पादन लाइन विशेष रूप से ट्रांसमिशन लाइन टावरों में उपयोग किए जाने वाले बड़े आयामी, उच्च शक्ति वाले कोण इस्पात के ड्रिलिंग और स्टैम्पिंग के लिए डिज़ाइन की गई है।कोण इस्पात पर सभी आवश्यक छेद इस लाइन पर मशीनीकृत किया जा सकता है, उत्कृष्ट छेद गुणवत्ता, उच्च स्थिति सटीकता, उत्कृष्ट उत्पादन दक्षता और उन्नत स्वचालन क्षमताओं के साथ प्रदान करता है।
मुख्य मापदंडः
| मॉडल | ADM2532 |
| कोण का आकार ((मिमी) | 140*140*10~250*250*32 |
| कच्चे माल की अधिकतम लंबाई (एम) | 14 |
| चिह्नित बल ((kN) | 1000 |
| वर्ण समूह का संख्या | 1 |
| चरित्र का संख्या | 18 |
| अक्षर का आकार (मिमी) | 14*10*19 |
| सटीक दूरी की सीमा ((मिमी) | 50~220 (बिना कदम के) |
| प्रत्येक पक्ष पर ड्रिल की संख्या | 3 ((2 समूह, कुल 6) |
| प्रत्येक पक्ष पर ब्लेड की संख्या | 3 |
|
ड्रिलिंग स्पिंडल का कॉपर |
बीटी40 |
| अधिकतम ड्रिलिंग व्यास (मिमी) | Φ40 |
| अधिकतम धुरी घूर्णन गति ((r/min) | 6000 |
| ड्रिल शीतलन इकाई | एमक्यूएल 360-2 ((सूखी शीतलन) |
| शीतलन इकाई तेल भंडारण क्षमता | 2L |
| काटने का तेल | वनस्पति तेल आधारित सूक्ष्म कटिंग तेल ((2000-25) |
| ईंधन की खपत | 5 से 50 मिलीलीटर/घंटा |
| सीएनसी ट्रॉली ड्राइव प्रकार | एसी सर्वो मोटर,रैक और पिनियन ड्राइविंग |
| कोण की अधिकतम फ़ीडिंग गति ((m/min) | 40 |
| एबी-अक्ष संरेखण आंदोलन ड्राइव विधि | रैखिक गति गाइड;एसी सर्वो मोटर;गोला शिकंजा माध्यमिक ड्राइविंग |
| स्केटबोर्ड पर ड्रिलिंग हेड की अधिकतम यात्रा गति ((m/min) | 10 |
| ड्रिलिंग हेड ड्राइव प्रकार | रैखिक गति गाइड;एसी सर्वो मोटर;गोला शिकंजा माध्यमिक ड्राइविंग |
| ड्रिलिंग हेड की अधिकतम फ़ीडिंग रफ्तार ((m/min) | 14 |
| फीडर ट्रॉली के हाथ की कार्य पद्धति | ऊर्ध्वाधर उठाने का प्रकार |
| डिस्चार्ज साइड पर टिलिंग सिलेंडरों की संख्या | 4 |
| हाइड्रोलिक स्टेशन शीतलन विधि | वायु शीतलन |
| सीएनसी अक्षों की संख्या | 9 |
| वायु दबाव (एमपीए) | 1 |
| कुल शक्ति | लगभग 150 किलोवाट |
उत्पाद की विशेषताएं:
1उच्च स्वचालन स्तर
उत्पादन लाइन एक स्वचालित लोडिंग डिवाइस (एक अनुप्रस्थ फ़ीडिंग चैनल और एक घूर्णी लोडिंग रैक से मिलकर), एक स्वचालित अनलोडिंग डिवाइस और एक स्वचालित फ़ीडिंग डिवाइस से लैस है।सभी छेद और कोण इस्पात पर इस्पात ग्रेड अंकन उत्पादन लाइन के माध्यम से एक ही गुजर में पूरा किया जा सकता हैप्रसंस्करण प्रक्रिया के दौरान कोई मैन्युअल हस्तक्षेप की आवश्यकता नहीं है, इससे ऑपरेटरों की श्रम तीव्रता प्रभावी रूप से कम हो जाती है।
2. टाइपिंग यूनिट कॉन्फ़िगरेशन और कार्य
टाइपिंग यूनिट एक बंद संरचना को अपनाती है, जिसमें उच्च शक्ति और स्थिर प्रदर्शन है। प्रिंटिंग यूनिट एक बिस्तर समर्थन (मशीन आधार पर तय) से लैस है, एक चल बिस्तर,और एक हाइड्रोलिक संचालित प्रेस सिर चरित्र बॉक्सकम्प्यूटर के निर्देशों के अनुसार, चित्र में निर्दिष्ट पदों पर मुद्रण कार्य किए जाते हैं। मशीन की प्रसंस्करण सीमा को बढ़ाने के लिए,एक मैनुअल समायोजन तंत्र अतिरिक्त रूप से एकीकृत हैइस तंत्र का उपयोग करके, चलती बिस्तर की नीचे की स्थिति (यानी, चरित्र के सिर की स्थिति) को समायोजित किया जा सकता है,विभिन्न विनिर्देशों के साथ कोण स्टील के टाइपिंग स्थितियों के अनुकूलन को सक्षम करना.
3ड्रिलिंग स्पिंडल कॉन्फ़िगरेशन और सुरक्षा
ड्रिलिंग स्पिंडल एक डिस्क स्प्रिंग स्वचालित उपकरण क्लैंपिंग तंत्र और उपकरण रिहाई के लिए एक हाइड्रोलिक सिलेंडर से लैस है, जो उपकरण शांक को सुविधाजनक रूप से बदलने में सक्षम बनाता है।धुरी के सामने के भाग एक भूलभुलैया सील सुरक्षा संरचना और एक जलरोधक डिजाइन को अपनाता है, और एक हवा पर्दे की स्थापना के साथ सुसज्जित है, इन विन्यासों को प्रभावी रूप से स्पिंडल के अंदर प्रवेश करने से काटने के द्रव को रोकने के लिए,स्पिंडल के स्थिर संचालन और लंबे समय तक सेवा जीवन को सुनिश्चित करना.
4. छेद बनाने की प्रक्रिया उच्च स्थिति सटीकता प्रदान करती है। इस उत्पादन लाइन का फ़ीडिंग डिवाइस एक सर्वो मोटर द्वारा संचालित होता है और एक गियर-रैक ट्रांसमिशन सिस्टम का उपयोग करता है।यह आगे एक गियर रैक का पता लगाने के संयोजन और स्थिति सटीकता प्रतिक्रिया के लिए एक स्थिति-संवेदन एन्कोडर से लैस है, एक पूर्ण बंद-लूप नियंत्रण तंत्र बनाने के लिए लगातार खिला सटीकता सुनिश्चित करने के लिए।
इन नमूनों में ट्रांसमिशन लाइन टावरों में प्रयुक्त कोण इस्पात के सामान्य विनिर्देशों और छेद पैटर्न की एक श्रृंखला शामिल है।वे संभावित उपयोगकर्ताओं या निरीक्षकों को उपकरण के परिचालन प्रदर्शन का दृश्य सत्यापन करने में सक्षम बनाते हैं, इस प्रकार यह आकलन करने के लिए ठोस और सहज संदर्भ प्रदान करते हैं कि क्या उपकरण ट्रांसमिशन लाइन टॉवर निर्माण की व्यावहारिक उत्पादन आवश्यकताओं को पूरा करता है।
In the construction of ultra-high voltage (UHV) transmission lines—where towers are required to withstand extreme weather conditions and heavy loads—this equipment assumes a pivotal role in processing the angle steel components that constitute the main framework of the towersयह टावर निकायों, क्रॉस-आर्म और अन्य प्रमुख संरचनात्मक भागों में लागू कोण स्टील के लिए ड्रिलिंग और स्टैम्पिंग कार्यों को प्रभावी ढंग से पूरा करता है,टावरों की समग्र स्थिरता की रक्षा के लिए सटीक आयामी सटीकता और मजबूत कनेक्शन सुनिश्चित करना.
