सीएनसी ड्रिलिंग, पंचिंग, कटिंग, मिलिंग, एंगल्स, बीम्स, प्लेट्स और फ्लैंगेस की मशीन बनाने के लिए चीन शीर्ष गुणवत्ता निर्माण!
नए करो, अच्छे करो!
|
|
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| समारोह: | छिद्रण, अंकन, कटिंग | कोण का आकार （मिमी）: | ∟40 × 40 × 3 × 100 × 100 × 10 |
|---|---|---|---|
| अधिकतम। रिक्त की लंबाई (एम): | 12 | अधिकतम। समाप्त की लंबाई (एम): | 10 |
| अधिकतम। पंचिंग (दीया। th थी।) (मिमी): | Φ26 × 10 ： सामग्री ： Q345 510N/mm2） | प्रति साइड पंच: | 2 |
| छिद्रण बल (केएन): | 630 | अंकन बल (केएन): | 630 |
| कटिंग फोर्स (केएन): | 1000 | ||
| प्रमुखता देना: | CNC angle line machine with 1000KN cutting force,CNC punching and shearing equipment for angle steel,angle size CNC machine ∟40×40×3～∟100×100×10mm |
||

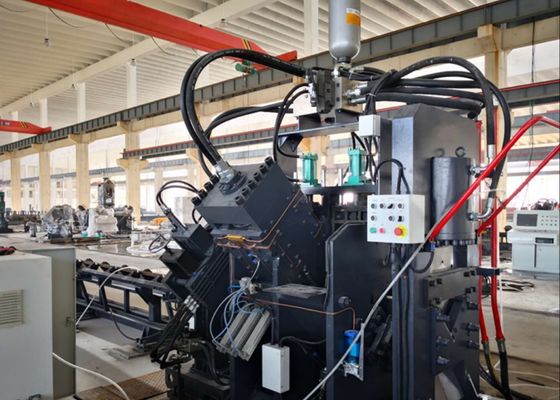

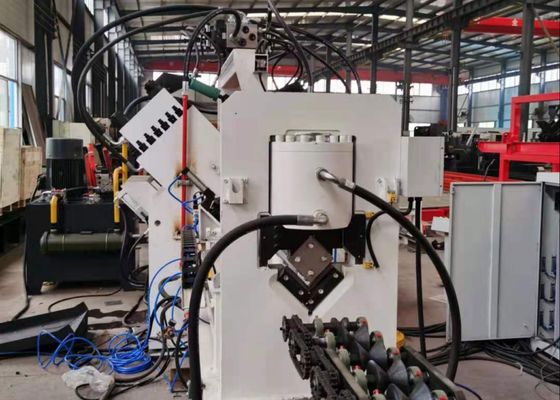

1000KN काटने की शक्ति सीएनसी पंचिंग और कतरनी उपकरण लाइन ¥40×40×3 ¥100×100×10 मिमी कोण आकार
लागू उद्योग:
यह सीएनसी कोण छिद्रण काटने और अंकन मशीन लाइन एक कस्टम विकसित, उद्योग के लिए विशेष उपकरण विशेष रूप से उच्च परिशुद्धता कोण स्टील छिद्रण, अंकन,और कतरने के कार्य.सीएनसी कोण धातु छिद्रण मशीन विशेष रूप से कोण इस्पात टॉवर उद्योग की कोर प्रसंस्करण मांगों को पूरा करने के लिए अनुकूलित है.
विनिर्देशः
| मॉडल | JNC1010 |
| कार्य | पंचिंग, मार्किंग, काटने |
| कोण का आकार ((मिमी) | ₹40×40×3 ₹100×100×10 |
| रिक्त स्थान की अधिकतम लंबाई (मी) | 12 |
| समाप्त की अधिकतम लंबाई (एम) | 10 |
| अधिकतम छिद्रण (व्यापकता х मोटाई) (मिमी) | Φ26×10 ((सामग्रीःQ345 510N/mm2) |
| एक तरफ के लिए पंच | 2 |
| छिद्रण बल (kN) | 630 |
| मार्किंग बल (kN) | 630 |
| काटने का बल (kN) | 1000 |
| चिह्नित अक्षरों का समूह | 4 |
| प्रति समूह अक्षरों की संख्या | 12 |
| पत्र का आयाम (मिमी) | 14×10×19 |
| काटने का मोड | एकल ब्लेड काटना |
| सीएनसी धुरी | 3 |
| खुराक कोण की गति (m/min) | 80 |
| हाइड्रोलिक प्रणाली की शीतलन विधि | जल शीतलन |
| प्रसंस्करण सटीकता | GB2694 के अनुरूप |
| कार्यक्रम का कार्य | कीबोर्ड और यूएसबी इंटरफेस द्वारा इनपुट |
| आयाम ((मिमी) | 28000×6500×2200 |
उत्पाद की संरचनाः
यह सीएनसी छिद्रण कतरनी और अंकन उपकरण मुख्य रूप से कोर कार्यात्मक मॉड्यूल से बना है जिसमें एक अनुप्रस्थ कन्वेयर, एक घूर्णी लोडिंग सिस्टम, एक फ़ीड-इन कन्वेयर,एक सीएनसी फ़ीड-इन गाड़ी, एक छिद्रण मॉड्यूल, एक अंकन मॉड्यूल, एक काटने मॉड्यूल, और एक अनलोडिंग कन्वेयर। कोण छिद्रण मशीन लाइन में भी आवश्यक समर्थन प्रणाली शामिल हैं, जैसे हाइड्रोलिक, इलेक्ट्रिकल,और अन्य सहायक अवयवों के साथ वायवीय प्रणाली.
उत्पाद की विशेषताएं:
1. चिह्नित इकाई डिजाइन
मार्किंग इकाई में उत्कृष्ट कठोरता के साथ एक बंद-फ्रेम संरचना को अपनाया गया है। चार समूह के वर्ण बॉक्स इकाई पर तय किए गए हैं और प्रोग्राम के माध्यम से चुना जा सकता है;मार्किंग संदर्भ चिह्न को मनमाने ढंग से सेट किया जा सकता है.
2. पंच एंड डाई सेटअप
सीएनसी पंच मार्क और chu मशीन लाइन प्रत्येक पक्ष पंच और मरने के तीन सेट से लैस है, जो विभिन्न व्यास के तीन प्रकार के पंच को समायोजित कर सकते हैं। पीएलसी नियंत्रण के तहत,मरने के तीन सेट छिद्रण संदर्भ चिह्न को समायोजित करने के लिए तुल्यकालिक आंदोलन प्राप्त कर सकते हैं.
3मानव-मशीन इंटरफ़ेस और प्रोग्रामिंग
कंप्यूटर को चीनी/अंग्रेजी इंटरफ़ेस के साथ कॉन्फ़िगर किया गया है, जिसमें उपयोगकर्ता के अनुकूल संचालन और वर्कपीस ड्राइंग प्रदर्शित करने की क्षमता है। प्रोग्रामिंग सरल है,और उपकरण सीधे lofting सॉफ्टवेयर द्वारा उत्पन्न कार्यक्रम डेटा का उपयोग कर सकते हैंएक प्रोग्राम को संपादित करते समय, उपयोगकर्ताओं को केवल वर्कपीस आयाम, छेद व्यास, संदर्भ चिह्न और वर्कपीस मात्राओं को इनपुट करने की आवश्यकता होती है।
4नियंत्रण एवं भोजन प्रणाली
टावर के लिए सीएनसी छिद्रण उपकरण सीएनसी प्रौद्योगिकी और सर्वो मोटर चालित खिला, उच्च परिचालन दक्षता और स्थिर workpiece सटीकता प्रदान करता है अपनाता है। सभी प्रमुख हाइड्रोलिक, वायवीय,और विद्युत घटक आयातित मूल के हैं, विश्वसनीय प्रणाली प्रदर्शन सुनिश्चित करता है।
ये नमूने, जो कोण इस्पात टावर उद्योग में सामान्य विनिर्देशों और प्रसंस्करण परिदृश्यों को कवर करते हैं, उपयोगकर्ताओं को सीधे उपकरण की प्रसंस्करण गुणवत्ता, परिशुद्धता,और शिल्प कौशल के मानक.
In the construction of ultra-high voltage (UHV) transmission lines—where towers are required to resist extreme meteorological conditions and heavy loads—this equipment fulfills a critical function in processing the angle steel components that constitute the towers’ main frameworkयह टावर निकायों, क्रॉस-आर्म और अन्य प्रमुख संरचनात्मक घटकों पर लागू कोण स्टील पर ड्रिलिंग और स्टैम्पिंग ऑपरेशन को विश्वसनीय रूप से निष्पादित करता है।यह सटीक आयामी सटीकता और मजबूत कनेक्शन की गारंटी देता है, जिससे टावरों की समग्र स्थिरता सुनिश्चित होती है।
