उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| समारोह: | ड्रिलिंग और अंकन | कोण का आकार (मिमी): | 140*140*10 ~ 250*250*32 |
|---|---|---|---|
| अधिकतम। कच्चे माल की लंबाई (एम): | 14 | अंकन बल (केएन): | 1000 |
| चरित्र समूह की संख्या: | 1 | चरित्र की संख्या: | 18 |
| चरित्र आकार (मिमी): | 14*10*19 | सटीक दूरी (मिमी) की सीमा: | 50 ~ 220 （Stepless） |

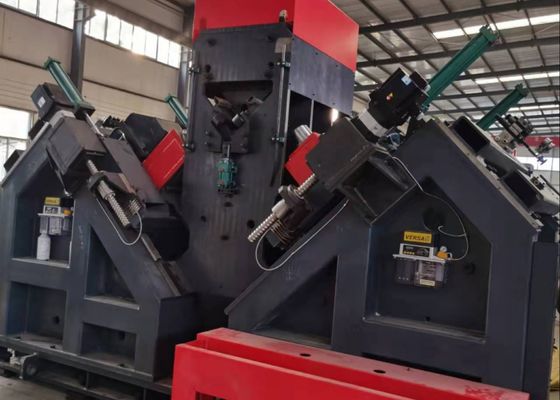

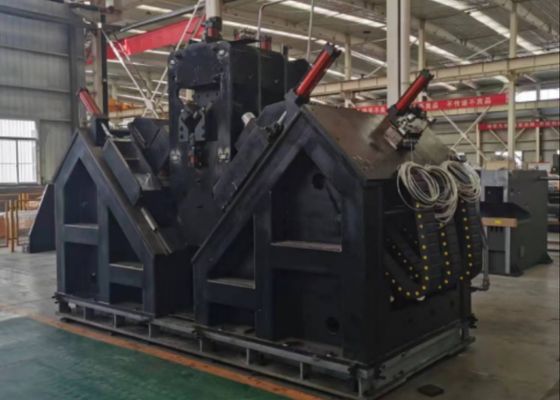

40 मिमी अधिकतम ड्रिलिंग व्यास सीएनसी धातु छिद्रण मशीन MQL 360-2 (सूखा ठंडा) ड्रिल ठंडा इकाई
उत्पाद का उपयोगः
यह सीएनसी कोण इस्पात छिद्रण उत्पादन लाइन विशेष रूप से ट्रांसमिशन लाइन टावरों में उपयोग किए जाने वाले बड़े आकार के, उच्च शक्ति वाले कोण इस्पात की ड्रिलिंग और स्टैम्पिंग प्रक्रियाओं के लिए अनुकूलित है।कोण स्टील पर सभी आवश्यक छेद इस उत्पादन लाइन पर सटीक-मशीन किया जा सकता है, जो उत्कृष्ट छेद गुणवत्ता, उच्च स्थिति सटीकता, साथ ही उत्कृष्ट उत्पादन दक्षता और उन्नत स्वचालन क्षमताएं प्रदान करता है।
मुख्य मापदंडः
| मॉडल | ADM2532 |
| कोण का आकार ((मिमी) | 140*140*10~250*250*32 |
| कच्चे माल की अधिकतम लंबाई (एम) | 14 |
| चिह्नित बल ((kN) | 1000 |
| वर्ण समूह का संख्या | 1 |
| चरित्र का संख्या | 18 |
| अक्षर का आकार (मिमी) | 14*10*19 |
| सटीक दूरी की सीमा ((मिमी) | 50~220 (बिना कदम के) |
| प्रत्येक पक्ष पर ड्रिल की संख्या | 3 ((2 समूह, कुल 6) |
| प्रत्येक पक्ष पर ब्लेड की संख्या | 3 |
|
ड्रिलिंग स्पिंडल का कॉपर |
बीटी40 |
| अधिकतम ड्रिलिंग व्यास (मिमी) | Φ40 |
| अधिकतम धुरी घूर्णन गति ((r/min) | 6000 |
| ड्रिल शीतलन इकाई | एमक्यूएल 360-2 ((सूखी शीतलन) |
| शीतलन इकाई तेल भंडारण क्षमता | 2L |
| काटने का तेल | वनस्पति तेल आधारित सूक्ष्म कटिंग तेल ((2000-25) |
| ईंधन की खपत | 5 से 50 मिलीलीटर/घंटा |
| सीएनसी ट्रॉली ड्राइव प्रकार | एसी सर्वो मोटर,रैक और पिनियन ड्राइविंग |
| कोण की अधिकतम फ़ीडिंग गति ((m/min) | 40 |
| एबी-अक्ष संरेखण आंदोलन ड्राइव विधि | रैखिक गति गाइड;एसी सर्वो मोटर;गोला शिकंजा माध्यमिक ड्राइविंग |
| स्केटबोर्ड पर ड्रिलिंग हेड की अधिकतम यात्रा गति ((m/min) | 10 |
| ड्रिलिंग हेड ड्राइव प्रकार | रैखिक गति गाइड;एसी सर्वो मोटर;गोला शिकंजा माध्यमिक ड्राइविंग |
| ड्रिलिंग हेड की अधिकतम फ़ीडिंग रफ्तार ((m/min) | 14 |
| फीडर ट्रॉली के हाथ की कार्य पद्धति | ऊर्ध्वाधर उठाने का प्रकार |
| डिस्चार्ज साइड पर टिलिंग सिलेंडरों की संख्या | 4 |
| हाइड्रोलिक स्टेशन शीतलन विधि | वायु शीतलन |
| सीएनसी अक्षों की संख्या | 9 |
| वायु दबाव (एमपीए) | 1 |
| कुल शक्ति | लगभग 150 किलोवाट |
उत्पाद की विशेषताएं:
सीएनसी कोण धातु ड्रिलिंग इकाई सीएनसी ड्रिलिंग सिर के छह सेटों से लैस है, जिसमें तीन सेट कोण स्टील के दो फ्लैंग्स में से प्रत्येक पर व्यवस्थित हैं।कोण स्टील के दोनों फ्लैंग्स पर एक ही व्यास और समान अंत दूरी के छेद के लिए, दोनों पक्षों पर संबंधित ड्रिलिंग हेड एक साथ ड्रिलिंग ऑपरेशन कर सकते हैं। ड्रिलिंग स्पिंडल ताइवान से प्राप्त BT40 सटीक स्पिंडल (आंतरिक शीतलन के साथ) को अपनाता है,और ड्रिलिंग सिर सीमेंट कार्बाइड ड्रिल का उपयोगड्रिलिंग हेड की काटने की गति 200 मीटर/मिनट तक पहुंच जाती है (पारंपरिक उच्च गति वाले स्टील ट्विस ड्रिल के लिए 25-35 मीटर/मिनट के विपरीत), जो असाधारण रूप से तेज़ प्रसंस्करण की अनुमति देता है।
एक सर्वो मोटर खिला आंदोलनों के लिए सीएनसी ड्रिलिंग पावर सिर ड्राइव करता है; तेजी से खिला, काम कर रहा है खिला, और ड्रिल बिट के तेजी से वापस लेने सीएनसी प्रणाली द्वारा नियंत्रित और स्वचालित रूप से निष्पादित कर रहे हैं.ड्रिल बिट की रिट्रैक्शन स्थिति को होस्ट कंप्यूटर के माध्यम से सेट किया जा सकता है, जो बेकार स्ट्रोक को कम करता है और उत्पादन दक्षता को और बढ़ाता है।निर्मित छेद में 0 से कम व्यास की सहिष्णुता होती है.1 मिमी और सतह खत्म (Ra) 6.3 μm से कम, उच्च छेद प्रसंस्करण गुणवत्ता सुनिश्चित करता है।
(1) ड्रिलिंग यूनिट के स्पिंडल मोटर में एक उच्च गुणवत्ता वाले इन्वर्टर मोटर को अपनाया गया है, जिसकी अधिकतम स्पिंडल गति 6000 r/min तक है।
(2) ड्रिल पाइप की फ़ीडिंग रफ्तार लगभग 40 m/min (समायोज्य) है।
(3) स्पिंडल और अन्य बलवाहक घटकों का निर्माण मानकों के अनुपालन में किया जाता है, फोर्जिंग, गर्मी उपचार और गैर-विनाशकारी परीक्षण से गुजरते हैं।कठोरता, और पहनने के प्रतिरोध, साथ ही उच्च थकान शक्ति, दीर्घकालिक खिला और घूर्णन संचालन की आवश्यकताओं को पूरा करने के लिए।धुरी ताइवान स्थित ब्रांडों जैसे कि Jianchun या Danquan से प्राप्त की जाती है।.
(4) उपकरण की परिचालन सटीकता सुनिश्चित करने के लिए, सभी अधिकतम भार स्थितियों में धुरी के विचलन को स्पैन का 1/1000 से कम होना चाहिए।
(5) स्पिंडल फीडिंग दूरी एक समायोज्य मुआवजा समारोह से सुसज्जित है।
(6) ड्रिलिंग यूनिट के पावर हेड के कोलिनियर आंदोलन की ऊपरी और निचली सीमा स्थितियों पर ट्रैवल स्विच लगाए जाते हैं, जो सीमा सुरक्षा उपकरणों के रूप में कार्य करते हैं।
(7) यूनिट पावर हेड पर स्थापित सीमा स्विच सुरक्षा के अतिरिक्त, नियंत्रण प्रणाली को अपनी सीमा स्थितियों के लिए नरम सीमा सुरक्षा भी प्रदान करनी चाहिए।
इन नमूनों में ट्रांसमिशन लाइन टॉवर निर्माण में प्रयुक्त कोण स्टील के सामान्य विनिर्देशों और छेद पैटर्न की एक श्रृंखला शामिल है।वे संभावित उपयोगकर्ताओं या निरीक्षकों को उपकरण के परिचालन प्रदर्शन की दृश्य पुष्टि करने की अनुमति देते हैं, इस प्रकार यह आकलन करने के लिए ठोस और सहज संदर्भ प्रदान करते हैं कि क्या उपकरण ट्रांसमिशन लाइन टॉवर निर्माण की व्यावहारिक उत्पादन मांगों को पूरा करता है।
In ultra-high voltage (UHV) transmission line construction—where transmission towers are required to resist extreme weather conditions and heavy loads—this equipment plays a critical role in processing angle steel components for the towers’ main load-bearing frameworksयह टावर निकायों, क्रॉस-आर्म और अन्य प्रमुख संरचनात्मक घटकों में उपयोग किए जाने वाले कोण स्टील के लिए ड्रिलिंग और स्टैम्पिंग कार्यों को कुशलतापूर्वक पूरा करता है,उच्च आयामी सटीकता और विश्वसनीय कनेक्शन प्रदर्शन सुनिश्चित करनायह, बदले में, उनके पूरे सेवा जीवन चक्र के दौरान ट्रांसमिशन टावरों की समग्र संरचनात्मक स्थिरता की रक्षा करता है।
