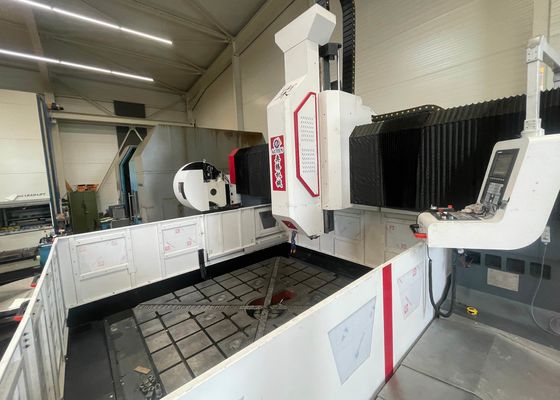

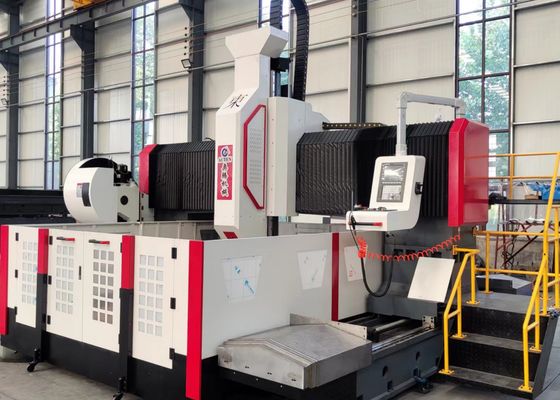

3000x1600mm वर्कपीस आकार ड्रिलिंग और मिलिंग मशीन मॉडल PHD3016 70mm अधिकतम ड्रिलिंग व्यास
अनुप्रयोग:
यह सीएनसी गैन्ट्री प्लेट और फ्लैंज ड्रिलिंग उपकरण प्लेट/संरचनात्मक घटकों की ड्रिलिंग, चैम्फरिंग, टैपिंग और मिलिंग के लिए बनाया गया है।
यह मुख्य रूप से वर्कपीस—जिसमें फ्लैंज, डिस्क, रिंग और प्लेट शामिल हैं—की उच्च-दक्षता ड्रिलिंग के लिए अभिप्रेत है, जिनकी मोटाई प्रभावी परिचालन सीमा के भीतर आती है। यह एकल-सामग्री भागों और समग्र सामग्री दोनों में थ्रू होल और ब्लाइंड होल की ड्रिलिंग को सक्षम बनाता है। मशीन टूल की मशीनिंग प्रक्रियाओं को डिजिटल रूप से नियंत्रित किया जाता है, जो असाधारण परिचालन सुविधा सुनिश्चित करता है। यह कई किस्मों और बड़े-वॉल्यूम बैचों में स्वचालित, उच्च-सटीक उत्पादन का समर्थन करता है।
विशेष विवरण:
| वर्कपीस का आकार |
LxW | 3000x1600 मिमी |
| गैन्ट्री ऊंचाई | 600 मिमी | |
| ड्रिलिंग पावर हेड | मात्रा | 1 |
| स्पिंडल टेपर | BT50 | |
| अधिकतम ड्रिलिंग व्यास | Φ75 मिमी | |
| अधिकतम मोटाई | ≤180 मिमी | |
| टैपिंग व्यास | M3-M25 मिमी | |
| स्पिंडल गति | 30~3000 r/min | |
| सर्वो स्पिंडल मोटर पावर | 22kW | |
| स्पिंडल के निचले सिरे से वर्कटेबल तक की दूरी | 200-600mm | |
|
पावर हेड का पार्श्व आंदोलन(X अक्ष) |
अधिकतम क्षैतिज स्ट्रोक | 1600 मिमी |
| पार्श्व आंदोलन गति | 0~9 r/min | |
| पार्श्व आंदोलन के लिए सर्वो मोटर पावर | 1x2.4 kW | |
| गैन्ट्री अनुदैर्ध्य आंदोलन (Y अक्ष) | अधिकतम फीड स्ट्रोक | 3000 मिमी |
| फीड मूविंग स्पीड | 0~9 m/min | |
| फीड सर्वो मोटर पावर | 2x2.4 kW | |
| वर्टिकल रैम फीड मोशन (Z अक्ष) | अधिकतम स्ट्रोक | 400 मिमी |
| मूविंग स्पीड | 0~8 m/min | |
| सर्वो मोटर पावर | 1x2.4 kW | |
| थ्री-एक्सिस पोजिशनिंग सटीकता | X/Y/Z/A/B/C | 0-0.02mm |
| थ्री-एक्सिस रिपीट पोजिशनिंग सटीकता | X/Y/Z/A/B/C | 0-0.01mm |
| कुल आकार | LxWxH | 4400x3200x2700 मिमी |
उत्पाद की विशेषताएं
1. वर्कबेंच
ग्रे कास्ट आयरन (HT250) से निर्मित, वर्कबेंच डबल टेम्पलिंग और वाइब्रेटरी स्ट्रेस रिलीफ ट्रीटमेंट से गुजरता है, जो उत्कृष्ट कठोरता और आयामी स्थिरता प्रदान करता है। इसकी कार्य सतह में एक एकीकृत कास्टिंग संरचना है।
2. मूवेबल गैन्ट्री
ग्रे कास्ट आयरन (HT250) से निर्मित, मूवेबल गैन्ट्री दो सेट अल्ट्रा-हाई लोड-बेयरिंग रोलिंग लीनियर गाइडवे, एक सेट सटीक बॉल स्क्रू और एक सर्वो मोटर से सुसज्जित है—पावर हेड स्लाइड को Y-अक्ष के रूप में कॉन्फ़िगर करना। ड्रिलिंग पावर हेड को को-डायरेक्शनल मूवमेंट के लिए पावर हेड स्लाइड प्लेट पर लगाया जाता है। गैन्ट्री ट्रैवर्सल सर्वो मोटर के माध्यम से प्राप्त किया जाता है, जो एक सटीक कपलिंग के माध्यम से बॉल स्क्रू के घूर्णन को चलाता है।निंग प्रोग्राम। प्री-ड्रिलिंग प्रीव्यू और वेरिफिकेशन फीचर्स परिचालन सुविधा और सटीकता को और बढ़ाते हैं।
3. मूवेबल सैडल
मूवेबल सैडल में एक सटीक कास्ट आयरन निर्माण है। यह दो सेट अल्ट्रा-हाई लोड-बेयरिंग सीएनसी हार्ड-रेल स्लाइडिंग टेबल, एक सेट सटीक बॉल स्क्रू असेंबली और एक हाई-प्रिसिजन प्लैनेटरी रिड्यूसर से लैस है जो एक सर्वो मोटर से जुड़ा है—जो ड्रिलिंग पावर हेड को Z-अक्ष के साथ ले जाने के लिए चलाता है। यह कॉन्फ़िगरेशन पावर हेड को रैपिड फीड, वर्किंग फीड, रैपिड रिट्रैक्शन और स्टॉपिंग जैसे कार्य करने में सक्षम बनाता है, जबकि स्वचालित चिप ब्रेकिंग, चिप रिमूवल और पॉज़ कार्यक्षमताओं को शामिल करता है।
4. ट्रांसमिशन सिस्टम
यह उपकरण ताइवानी HIWIN गाइड रेल और स्लाइडिंग ब्लॉक को एकीकृत करने वाला एक उच्च-सटीक कॉन्फ़िगरेशन अपनाता है, जो सुचारू संचालन सुनिश्चित करता है जबकि भारी-भार वहन क्षमता को महत्वपूर्ण रूप से बढ़ाता है।
X-अक्ष और Z-अक्ष प्रत्येक दो रोलिंग लीनियर गाइड रेल से लैस हैं, जो क्रमशः अनुप्रस्थ और अनुदैर्ध्य आंदोलन के लिए मार्गदर्शन और लोड-बेयरिंग रेल के रूप में कार्य करते हैं। यह डिज़ाइन उच्च गति ड्रिलिंग संचालन के लिए तकनीकी आवश्यकताओं को पूरा करता है। ट्रांसमिशन के लिए, X-अक्ष और Z-अक्ष दोनों सटीक रैखिक गति प्राप्त करते हुए, घूर्णन में सटीक बॉल स्क्रू को चलाने के लिए AC सर्वो मोटर्स का उपयोग करते हैं।टूल डिस्क मैगजीन या लीनियर टूल मैगजीन उपलब्ध हैं, जो मशीनिंग दक्षता को काफी बढ़ाते हैं।
फ्लैंज और कार्बन स्टील के लिए सीएनसी गैन्ट्री-प्रकार की ड्रिलिंग, मार्किंग और मिलिंग मशीन एक उच्च-प्रदर्शन औद्योगिक औद्योगिक उपकरण का प्रतिनिधित्व करती है, जिसे प्लेट-प्रकार के घटकों और संरचनात्मक भागों की सटीक मशीनिंग के लिए सावधानीपूर्वक डिज़ाइन किया गया है। यह उपकरण वर्कपीस को संसाधित करने के लिए अनुकूलित है जिसमें फ्लैंज, डिस्क, रिंग और फ्लैट प्लेट शामिल हैं, जिसमें एक मूलभूत आवश्यकता है कि ऐसे वर्कपीस की मोटाई मशीन की निर्दिष्ट प्रभावी मशीनिंग रेंज के अनुरूप हो।
स्टील संरचना कार्यशालाओं में, यह उपकरण संरचनात्मक प्लेटों और कनेक्टिंग तत्वों के लिए सटीक ड्रिलिंग और मिलिंग प्रदान करता है, जिससे स्टील फ्रेमवर्क की स्थिर असेंबली के लिए एक मजबूत नींव स्थापित होती है। पवन ऊर्जा क्षेत्र के लिए, यह पवन टरबाइन टावरों और फ्लैंज के लिए उच्च-सटीक मशीनिंग समाधान प्रदान करता है—एक अपरिहार्य प्रक्रिया जो गारंटी देती है कि ये घटक कठोर पर्यावरणीय परिस्थितियों (जैसे, तीव्र हवाएँ, तापमान में उतार-चढ़ाव) का सामना कर सकते हैं। पुल निर्माण परियोजनाओं में, उपकरण पुल गर्डर्स और सपोर्ट ब्रैकेट को संसाधित करता है, जो पुल के लंबे समय तक सेवा जीवन के दौरान गतिशील भार का सामना करने के लिए इंजीनियर किए गए स्थिर, टिकाऊ कनेक्शन के निर्माण को सुनिश्चित करता है।
